一、主板核心架构与常见故障

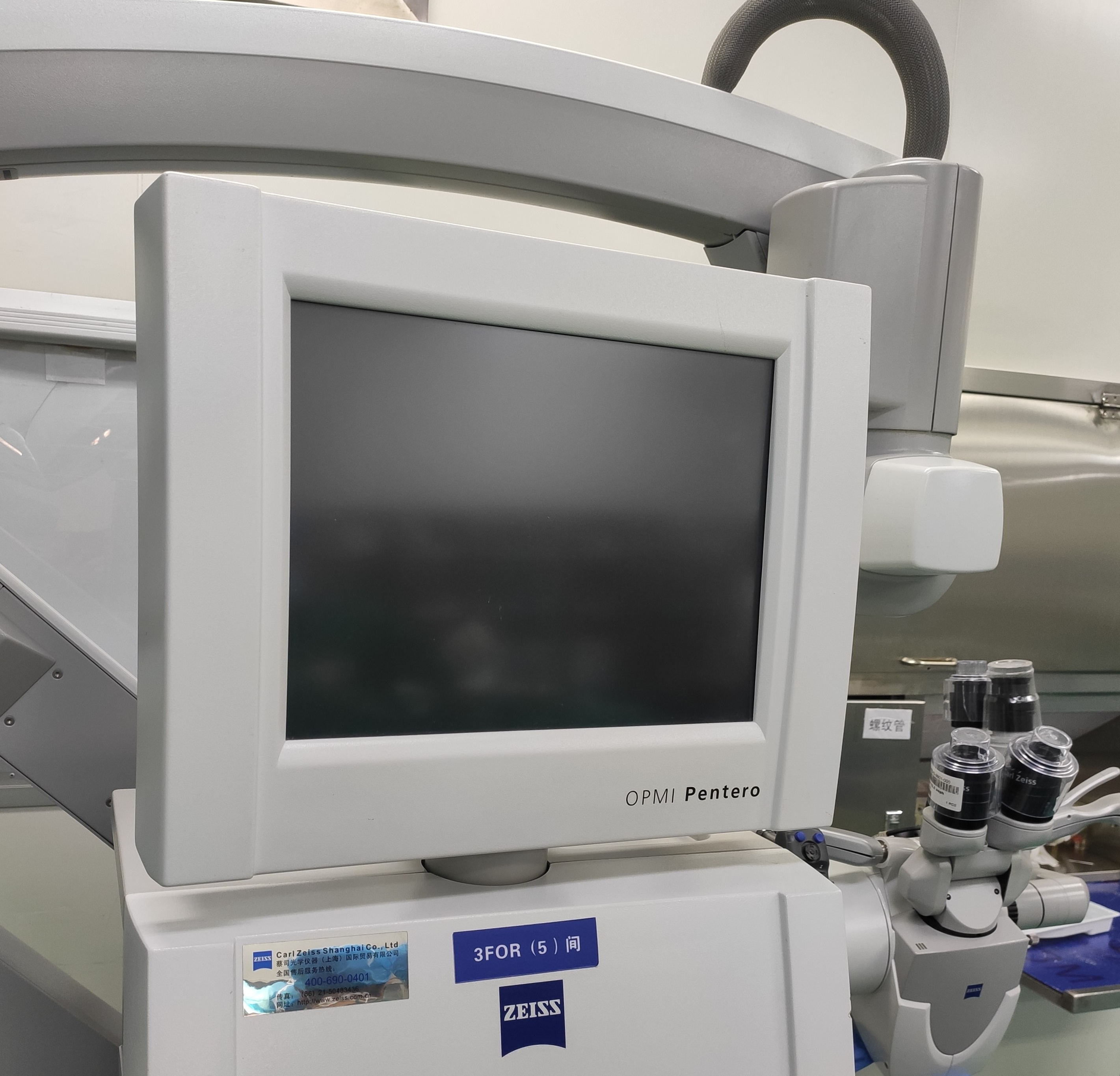

1. 主板功能分区（OPMI Pentero 800）

• 主控单元：工业级嵌入式 CPU（Windows Embedded），管控整机逻辑、伺服驱动、AutoFocus/AutoBalance。
• 电源管理区：±5V/±12V/24V 多组输出，给光学模组、电机、触摸屏供电。
• 通信总线：CAN Bus（伺服 / 传感器）、1394（视频）、LAN/USB（数据 / 控制）。
• I/O 控制区：按键 / 脚踏板、光源控制、电磁刹车驱动、传感器信号采集。

2. 典型故障现象（主板相关）

• 整机无法开机 / 上电无反应（电源区、保险丝、主控供电）。
• 触摸屏无显示 / 白屏 / 花屏（显示接口、显卡供电、主板视频输出）。
• 自动聚焦 / 平衡失效、电机不动作（CAN 总线、伺服驱动芯片、I/O 口）。
• 开机报错（如 “Communication Error”“System Fault”）、反复重启（主控、固件、时钟电路）。
• 光源不亮 / 亮度异常、摄像头无图像（I/O 控制、光源驱动、视频处理单元）。

二、维修前置准备（安全 + 防静电 + 工具）

1. 安全规范（医疗设备强制要求）

• 断电并放电≥30 分钟（高压电容残留电），拔掉所有外接线缆（电源、脚踏、网线）。
• 手术室 / 维修区洁净无尘（ISO 7 级），温湿度控制（20–25℃，40%–60% RH）。
• 必须防静电：佩戴防静电手环（接地）、使用防静电垫、防静电镊子；主板芯片对静电极敏感。

2. 专用工具与备件

• 工具：数字万用表、示波器、防静电焊台、热风枪、异丙醇、无尘棉签、压缩空气（无油）。
• 备件：同型号主板（备选）、电源模块（5V/12V/24V）、电解电容（低 ESR）、通信芯片（CAN 收发器）、固件程序（原厂）。

三、分步维修流程（从预检到校准）

1. 外部预检（先排除非主板问题）

1. 检查电源线、插座、空气开关、设备保险丝（机身侧面），更换熔断保险丝（同规格慢熔型）。
2. 连接原厂诊断软件（蔡司 Service Tool），读取故障码与日志，定位故障模块（电源 / 主控 / 通信）。
3. 测试外部组件：触摸屏、脚踏开关、光源、摄像头，确认非外设故障。

2. 拆机与主板取出（防损关键）

1. 拆卸显微镜后部外壳（Torx T20 螺丝），标记所有线缆插头（防插错）。
2. 断开主板所有连接：电源输入、CAN 总线、视频线、触摸屏排线、I/O 端子。
3. 拧下主板固定螺丝，水平取出主板（避免拉扯板间连线），放置防静电垫。

3. 主板检测与故障定位（核心步骤）

• 电源区检测（最常见故障）万用表测输入电压（24V DC）是否正常；测输出端：+5V（±5%）、+12V（±5%）、-12V、+3.3V。目视检查：电解电容鼓包 / 漏液（寿命 3–5 年，优先更换）、保险丝熔断、铜箔烧断。示波器测电源纹波：≤50mV；纹波大→更换滤波电容、检查稳压芯片。
• 主控与通信检测目视检查：芯片（CPU、CAN 控制器、视频处理）烧痕 / 开裂、连接器松动、引脚氧化。清洁主板：压缩空气吹尘→异丙醇擦拭芯片引脚 / 连接器→无尘布擦干（防短路）。CAN 总线测试：测终端电阻（60Ω，正常）；无电阻→总线断路 / 终端电阻损坏。固件检测：连接诊断软件，读取固件版本；异常→重新刷写原厂固件（需蔡司授权）。
• I/O 与接口检测测按键 / 脚踏板输入信号、光源控制输出、电机驱动信号，异常→检查 I/O 芯片、光耦、继电器。视频接口（1394/HDMI）：测差分信号，无输出→视频处理芯片故障。

4. 故障修复（更换 / 焊接 / 校准）

• 电源故障：更换鼓包电容（同耐压 / 容量 / 低 ESR）、修复铜箔（飞线 + 绝缘）、更换稳压模块 / 电源板。
• 通信故障：更换 CAN 收发器、修复总线断路、重焊连接器引脚。
• 主控故障：重刷固件、更换 CPU 板（原厂备件）、修复时钟电路（晶振 / 电容）。
• I/O 故障：更换光耦 / 继电器、重焊 I/O 芯片、修复驱动电路。

5. 主板回装与整机测试（防返工关键）

1. 主板复位：对准定位柱，均匀拧紧固定螺丝（勿过紧），按标记正确连接所有线缆。
2. 上电初测：空载上电，测各组电压正常；无短路、无异常发热。
3. 功能全测：开机 / 关机、触摸屏显示 / 触摸、光源亮度调节、摄像头成像。自动聚焦（±0.5mm 精度）、AutoBalance、电磁刹车、XY 轴移动。总线通信：无报错、无卡顿、数据传输正常。
4. 校准与记录：运行原厂校准程序（光学 / 伺服 / 平衡），保存校准参数；填写维修报告（故障现象、原因、修复步骤、测试数据）。

五、维修后维护建议（延长寿命）

1. 定期（每 6 个月）清洁主板：断电→吹尘→异丙醇擦拭→干燥，防灰尘 / 氧化导致短路。
2. 监测电源参数：每 3 个月测各组电压 / 纹波，异常及时处理，避免主板过压损坏。
3. 稳定供电：配医疗级 UPS，避免电网波动 / 断电冲击主板。
4. 环境管控：手术室温湿度稳定，避免潮湿 / 高温加速元件老化。
