一、故障定位（GIF-Q260J专项，聚焦三大核心故障及冷热水后变化）

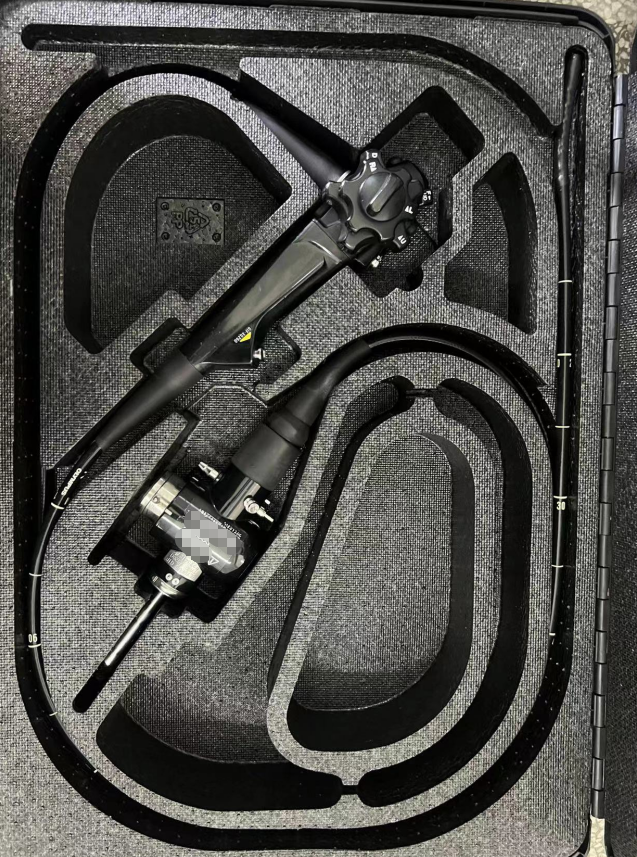

• 设备核心部件作用（聚焦故障相关部件）：奥林巴斯GIF-Q260J治疗胃镜核心由插入部、操作部、连接部及图像处理系统组成，其中与本次故障直接相关的部件为：钳子管（贯穿插入部，承担器械通行、注水/注气功能，密封性能直接保障设备内部干燥）、插入部护套及内部螺旋管/钢丝组件（保障设备弯曲灵活性，防止内部组件受损）、光学组件（含导像束、导光束、CCD模块，负责图像传输与成像，决定图像清晰度）。该设备属于高精密软镜，各部件贴合紧密，维修需遵循原厂工艺，避免二次损伤，尤其需关注冷热水温度变化对部件形变、密封性能的影响。
• 三大核心故障表现及本质原因（含冷热水后变大机理）：
• 钳子管漏水：按压操作部注水/注气按钮，有水从钳子管接口、插入部压痕处或前端渗漏；冷热水冲洗后漏水加剧、范围变大，甚至出现连续水滴。本质原因：钳子管老化、磨损或破裂，密封件（密封圈）氧化变形、脱落；插入部压痕挤压钳子管导致破损，冷热水冲洗时热胀冷缩使破损缝隙扩大，密封性能进一步下降；接口积污、氧化导致连接松动，温度变化加剧密封失效。
• 插入部压痕：插入部表面出现凹陷、压印，部分压痕伴随护套破损；冷热水冲洗后压痕变大、形变加剧，甚至影响插入部弯曲灵活性。本质原因：外力挤压、碰撞导致插入部护套及内部螺旋管、钢丝组件受损、移位；护套老化后韧性下降，受温度变化影响，冷热水交替冲洗时热胀冷缩使压痕部位形变加剧，无法恢复原状。
• 图像模糊：开机后图像出现雾感、黑点、重影，清晰度不足，无法清晰观察病变部位；冷热水冲洗后模糊程度加重，甚至出现图像偏移。本质原因：钳子管漏水导致水分渗入内部，污染光学镜片、CCD模块，或腐蚀导像束；插入部压痕导致导像束、导光束移位、断丝，影响光线传输和图像传递；冷热水温度变化导致光学组件热胀冷缩，移位加剧，同时水分在光学组件表面凝结，进一步加重模糊。
• 关联故障提醒：三大故障相互关联，钳子管漏水是核心诱因，水分渗入会同时加剧图像模糊，插入部压痕会挤压钳子管加重漏水，冷热水冲洗时的温度变化会放大所有故障，若未及时维修，会导致CCD模块、导像束等核心精密组件不可逆损坏，大幅增加维修成本，需同步彻底修复三大故障，重点解决冷热水后故障变大的问题。

二、维修步骤（安全优先，聚焦三大故障，重点解决冷热水后变大问题，遵循软镜维修规范）

1. 停机准备+工具筹备：关闭胃镜主机及图像处理系统总电源，断开胃镜与主机的连接，将插入部轻轻放置在软质维修支架上，避免挤压、弯曲，防止压痕加剧、钳子管破损扩大、水分进一步渗入内部；准备专用工具（奥林巴斯专用螺丝刀、无尘手套、防静电手环、细软毛刷、无水酒精、专用内镜修补胶、棉签、内镜密封测试仪、光纤测试仪、万用表、钢丝牵引工具、焊接工具、热缩管、备用原装配件（GIF-Q260J专用钳子管、插入部护套、密封件、导像束、导光束、CCD模块、螺旋管、钢丝组件）），确保维修环境干燥、无粉尘、无腐蚀性气体，温度控制在20-25℃，避免温度变化影响维修精度，同时准备好设备说明书和维修手册，记录设备当前故障细节（如漏水位置、压痕程度、图像模糊表现及冷热水后的变化），便于精准维修。
2. 故障预处理与排查（先易后难，精准定位故障点，重点验证冷热水后变化）：
3. 外观与基础排查：佩戴无尘手套和防静电手环，仔细检查插入部，确认压痕位置、数量及破损情况（是否露芯、护套破损）；检查钳子管接口、插入部前端，按压注水/注气按钮，观察漏水位置（接口处、压痕处或前端），标记漏水点；连接图像处理系统，开机观察图像模糊情况，切换不同视角，确认模糊是否均匀、有无固定黑点或重影，初步判断光学组件损坏情况；用30-40℃温水和10-15℃冷水交替冲洗插入部，观察漏水、压痕、图像模糊的变化，确认冷热水后故障变大的具体表现，为后续维修提供依据。
4. 专项排查（核心步骤）：1. 漏水专项排查：使用内镜密封测试仪，对钳子管及插入部进行密封测试，加压至设备标准压力（参考设备说明书），保持5-10分钟，观察压力变化，确认漏水部位及严重程度；若压力快速下降，说明钳子管破损或密封件失效；结合冷热水冲洗测试，进一步确认温度变化对漏水的影响，排查是否因热胀冷缩导致缝隙扩大。2. 压痕专项排查：轻轻按压压痕部位，判断护套及内部组件受损情况，拆解插入部前端护套，检查内部螺旋管、钢丝组件是否因压痕受损、移位，确认压痕是否导致钳子管受压破损，同时观察冷热水冲洗后内部组件的形变情况。3. 光学组件排查：用光纤测试仪检测导光束、导像束的通光性，查看光纤断丝率，若断丝率超过标准（参考设备说明书），需更换导像束或导光束；检查CCD模块接口，查看是否有进水痕迹、氧化现象，若有水分或氧化，需清洁干燥并检测CCD性能，判断是否因水分渗入导致图像模糊，同时测试冷热水冲洗后光学组件的通光性变化。
5. 内部排查：进一步拆解插入部相关组件，检查钳子管是否有破裂、变形，确认破损位置与压痕的关联；检查光学组件固定情况，确认是否因压痕、水分导致导像束、CCD模块移位；清理内部残留水分和污渍，避免后续维修时二次污染，确保无异物残留。
6. 核心部件维修与更换（先解决漏水，再修复压痕、图像模糊，同步处理冷热水后故障变大问题）：
7. 钳子管漏水维修（核心优先，重点解决冷热水后漏水变大）：
8. 轻微漏水（密封件老化、接口松动）：拆卸钳子管接口，用棉签蘸取无水酒精清洁接口及密封件，去除氧化层和污渍；更换新的原装密封件（与GIF-Q260J型号适配），涂抹专用内镜修补胶，重新安装接口，拧紧固定，确保密封良好；用密封测试仪再次测试，确认无漏水后，进行冷热水冲洗测试（30-40℃温水、10-15℃冷水交替），反复3-5次，验证温度变化后密封稳定性，避免冷热水后漏水复发。
9. 严重漏水（钳子管破裂、破损）：确认备用钳子管为奥林巴斯GIF-Q260J原装配件，与设备型号完全适配；拆解插入部相关组件，小心取出破损的钳子管，记录钳子管连接位置和固定方式（可拍照留存）；将新钳子管按原位置安装，固定牢固，对接好注水/注气通道，确保无堵塞、无渗漏，同时更换两端新的密封件，增强密封性能；安装后用密封测试仪加压测试，保持10分钟，压力无下降、无漏水视为合格；进行冷热水交替冲洗测试，观察温度变化后是否有漏水，确保冷热水后无漏水变大现象。
10. 插入部压痕维修（重点解决冷热水后压痕变大）：
11. 轻微压痕（护套未破损、内部组件无移位）：用专用软质工具轻轻抚平压痕，涂抹专用内镜护套修复胶，均匀覆盖压痕部位，晾干后用无尘布擦拭平整；对压痕部位进行加固处理，增强护套韧性，避免后续再次受压变形；冷热水冲洗测试，反复3-5次，确认压痕无明显变大、形变，插入部弯曲灵活性正常。
12. 严重压痕（护套破损、内部组件移位）：更换插入部原装护套，拆解插入部，检查内部螺旋管、钢丝组件，若有受损、移位，同步更换或复位；将新护套均匀包裹插入部，固定牢固，确保护套无褶皱、无松动，增强护套抗形变能力；修复后检查插入部弯曲灵活性，进行冷热水冲洗测试，确认压痕无变大、护套无脱落，温度变化后无明显形变。
13. 图像模糊维修（重点解决冷热水后模糊加重）：
14. 光学组件清洁：若因漏水导致内部光学镜片、CCD模块受潮、积污，拆解前端组件，用无水酒精和专用清洁布轻轻清洁镜片和CCD接口，去除污渍和水分，晾干后重新安装；测试图像清晰度，若仍模糊，进行下一步排查；清洁后进行冷热水冲洗测试，观察图像模糊是否加重，确保水分彻底清除。
15. 导像束/导光束更换：若光纤测试仪检测到导像束、导光束断丝率超标，更换奥林巴斯原装导像束、导光束，确保与设备型号适配；安装后用光纤测试仪复核通光性，确保光线传输稳定、无遮挡；进行冷热水冲洗测试，验证温度变化后导像束、导光束的通光性，避免因热胀冷缩导致断丝加剧、图像模糊加重。
16. CCD模块维修/更换：若CCD模块氧化、损坏，导致图像模糊、偏移，维修或更换原装CCD模块，重新校准图像参数，确保图像清晰、无重影、无偏移；校准后进行冷热水冲洗测试，观察温度变化后图像是否偏移、模糊，确保CCD模块在温度变化下性能稳定。
17. 冷热水后故障专项处理：维修完成后，用30-40℃温水和10-15℃冷水交替冲洗插入部，反复测试3-5次，观察漏水、压痕、图像模糊是否仍有变大现象；若有轻微异常，重新检查密封件、护套安装情况，调整光学组件位置，加固压痕部位，确保温度变化后设备性能稳定；重点排查冷热水冲洗后接口密封、护套形变、光学组件移位等问题，彻底解决故障变大隐患。
18. 测试与调试（关键步骤，全面验证维修效果，重点测试冷热水后性能）：
19. 测试前准备：将所有维修、更换后的部件重新安装，确认连接牢固、密封良好；接通主机电源，开机预热5-10分钟，准备好测试记录表，记录漏水、压痕、图像模糊的修复情况，以及冷热水冲洗后的设备状态，便于后续追溯。
20. 密封性能测试：再次使用内镜密封测试仪，对钳子管和插入部进行加压测试，保持10分钟，压力无下降、无漏水，视为合格；冷热水交替冲洗后，再次测试密封性能，确保无异常漏水、无压力下降。
21. 插入部性能测试：检查插入部弯曲灵活性，确保无卡顿、无阻力，压痕部位无变形、无破损；冷热水冲洗后，观察插入部外观，确认压痕无明显变大，护套无脱落、无褶皱，内部组件无移位。
22. 图像清晰度测试：连接图像处理系统，开机观察图像，切换不同视角和放大倍数，确认图像清晰、无雾感、无黑点、无重影；冷热水冲洗后，再次测试图像清晰度，确保无明显模糊加剧，图像参数正常、无偏移。
23. 整机联动测试：模拟临床诊疗场景，进行注水/注气、器械通行（插入活检钳）、图像观察等操作，连续运行20分钟，监测设备运行状态，确认钳子管无漏水、插入部无异常、图像清晰稳定；冷热水冲洗后，重复测试，确保故障彻底解决，无复发，尤其确保冷热水后无故障变大现象。
24. 装机复原与清洁：清洁胃镜插入部、操作部表面，去除残留的无水酒精、修补胶和灰尘；用高压枪吹走钳子管道及内部残留水分，彻底吹干内镜，避免水分残留导致二次故障；整理设备线路和连接部位，确保连接牢固、无松动；对设备进行全面消毒（遵循临床消毒规范），避免维修过程中产生污染；将旧部件、维修工具妥善存放，做好维修记录（包括维修时间、更换的配件型号、故障原因、测试数据及冷热水测试结果），便于后续追溯和维护。

三、常见故障与处理（GIF-Q260J专项，聚焦三大核心故障及冷热水后变化）

• 钳子管漏水，冷热水后变大：多为钳子管破裂、密封件老化，或插入部压痕导致钳子管受压破损，热胀冷缩加剧缝隙扩大→ 更换原装钳子管和密封件，修复插入部压痕，做好密封处理，冷热水测试验证密封稳定性，确保温度变化后无漏水变大。
• 插入部压痕，冷热水后变大：多为护套受损、内部螺旋管/钢丝组件移位，温度变化导致形变加剧→ 修复或更换插入部护套，复位或更换内部受损组件，加固压痕部位，增强护套抗形变能力，冷热水测试验证稳定性。
• 图像模糊，冷热水后加重：多为漏水导致光学组件受潮、导像束断丝，或CCD模块氧化，温度变化加剧组件移位、水分凝结→ 清洁光学组件，更换导像束/CCD模块，校准图像参数，彻底解决漏水隐患，冷热水测试验证光学组件性能稳定。
• 钳子管漏水伴随图像模糊：多为漏水渗入内部，腐蚀光学组件（导像束、CCD）→ 优先更换钳子管、修复漏水，再清洁或更换光学组件，同步测试图像清晰度和冷热水后性能。
• 插入部压痕伴随钳子管漏水：多为压痕导致钳子管受压破损→ 先修复插入部压痕、更换受损护套，再更换钳子管，确保内部组件无受压，密封良好，冷热水测试验证无故障变大。
• 冷热水冲洗后图像偏移：多为光学组件（导像束、CCD）安装移位，温度变化导致偏移加剧→ 重新校准光学组件位置，加固固定，冷热水测试验证稳定性，确保温度变化后无偏移。
