一、故障定位与前期准备

（一）故障确认与安全防护

1. 故障现象验证：接通显微镜主电源（AC 100-240V），按下光源开关（位于控制面板 “Light” 键），观察灯泡指示灯（正常为绿色常亮，故障时不亮或红色闪烁），确认无光源输出；同时检查灯泡本身（型号 HLX 64634 12V/100W），取下灯泡组件（拧下镜头侧灯泡盖），观察灯丝无断裂（排除灯泡本身损坏），初步判定高压板供电故障。

2. 安全操作准备：断开主电源，拔掉电源线，佩戴防静电手环与绝缘手套（高压板存在电容残余电荷）；准备专用工具（PH1/PH2 螺丝刀、万用表、示波器、热风枪、绝缘胶带），以及同型号高压板备件（徕卡原厂型号 4542115000），查阅 M525F40 维修手册中 “高压板电路原理图”，明确供电接口与关键测试点。

（二）高压板供电链路检测

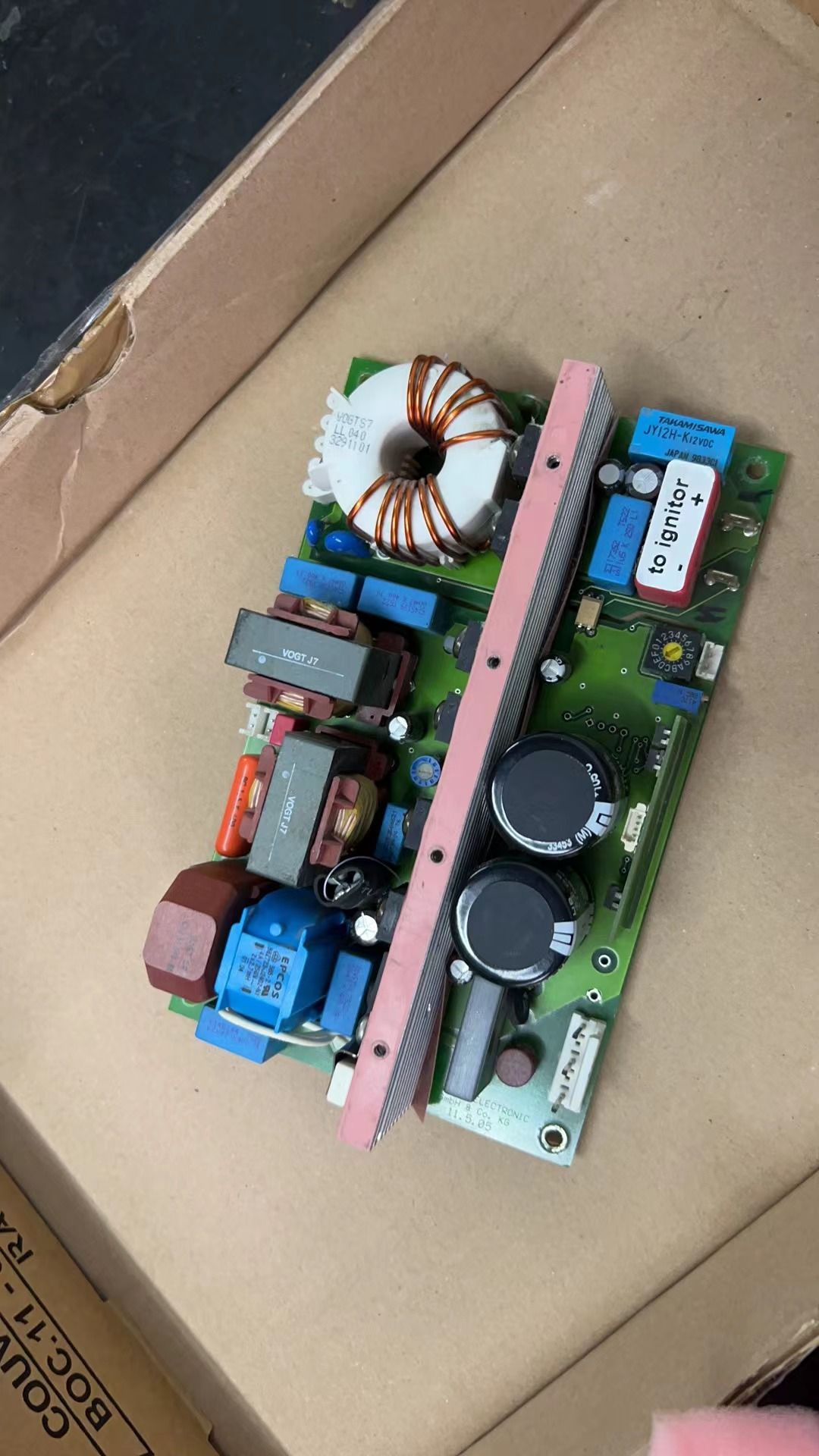

1. 输入电压检测：拆开显微镜顶部光源舱盖板（拧下 4 颗 PH2 固定螺丝），定位高压板（黑色长方形模块，尺寸约 80mm×50mm，带 2 组接线端子）；重新连接电源线（不接灯泡），用万用表直流档测量高压板输入端子（J1 端子，标注 “IN”），正常输入电压应为 + 12V（来自显微镜主板电源模块），若电压为 0V，排查主板至高压板的连接线（端子 J1-1 至 J1-2）通断（用万用表蜂鸣档测试，正常应导通），若断线需更换同规格导线（线径 0.5mm²，耐温 105℃）；若输入电压正常（11.8V-12.2V），进入下一步检测。

2. 高压输出检测：用万用表交流高压档（量程≥500V）测量高压板输出端子（J2 端子，标注 “OUT”），按下光源开关时，正常输出电压应为 200V-300V（点亮灯泡的触发电压），若输出为 0V 或＜100V，确认高压板内部故障（如高压电容击穿、开关管损坏）；同时用示波器测量高压板控制信号端（J3 端子，标注 “CTRL”），正常应有 5V 脉冲信号（来自控制面板的光源控制指令），无信号则排查控制线路，有信号则进一步确认高压板损坏。

二、高压板维修与更换操作

（一）旧高压板拆卸

1. 断电放电处理：断开主电源，拔掉高压板所有接线端子，用绝缘镊子短接高压板上的高压电容（标注 C101，容量 10μF/400V），释放残余电荷（避免触电），等待 5 分钟后确认电容无电压（万用表测量电容两端电压＜1V）。

2. 物理拆卸：拧下高压板固定螺丝（4 颗 PH1 螺丝，分布在模块四角），轻轻取下旧高压板，注意避免碰撞周边部件（如光源散热风扇、温度传感器）；记录各接线端子的接线顺序（可用手机拍照标记 J1/J2/J3 端子的导线颜色与位置，避免接反），取下高压板上的散热片（若有，通过卡扣固定），备用至新高压板。

（二）新高压板安装与接线

1. 散热片装配：将旧高压板的散热片（铝制，带导热硅脂）安装到新高压板对应位置，确保散热片与高压板发热元件（开关管、变压器）紧密贴合，若导热硅脂干涸，更换新的导热硅脂（厚度 0.5mm，导热系数≥3.0W/m・K），避免高温导致元件损坏。

2. 接线与固定：按照标记的接线顺序，将 J1（输入）、J2（输出）、J3（控制）端子分别连接至新高压板，确保端子插紧（无松动），导线无扭曲；用绝缘胶带包裹接线端子（防止短路），将新高压板放入安装位，拧紧 4 颗固定螺丝（扭矩 0.8N・m，避免过紧压损电路板）。

3. 灯泡复位安装：将完好的灯泡重新装入灯泡组件，确保灯泡底座与灯座接触良好（无氧化，若有氧化用细砂纸轻轻打磨），拧回灯泡盖，确认灯泡固定牢固（无晃动）。

三、功能测试与安全验证

（一）光源功能测试

1. 基础点亮测试：接通主电源，按下光源开关，观察灯泡是否正常点亮（光线均匀，无闪烁），灯泡指示灯变为绿色常亮；调节光源亮度旋钮（0%-100%），观察亮度是否平滑变化（无骤亮骤暗），用照度计测量镜头出口处照度（正常 100% 亮度时≥50000lux），确认亮度达标。

2. 稳定性测试：持续点亮光源 30 分钟，用红外测温仪测量高压板表面温度（正常≤60℃）、灯泡外壳温度（正常≤120℃），无过热现象；期间模拟手术中频繁开关光源（5 次，每次间隔 1 分钟），确认每次均能正常点亮，无延迟或报错。

（二）安全与联动测试

1. 过载保护测试：故意接入功率不匹配的灯泡（如 12V/50W），观察高压板是否触发保护（灯泡不亮，指示灯红色闪烁），验证过载保护功能正常；断开保护后换回原型号灯泡，功能恢复正常。

2. 整机联动测试：开启显微镜的 “同轴照明”“辅助照明” 模式（若支持），确认光源切换正常；连接摄像头与显示器，观察图像亮度是否均匀（无明暗不均），确保光源满足手术视野需求；测量主机外壳漏电流（≤0.1mA），符合 GB 9706.1-2020 医疗设备安全标准。
