一、故障定位与前期排查

（一）故障现象确认与基础检查

1. 连接状态验证：按标准流程操作 ——①用原厂专用连接线（Type-C/HDMI 转接线，型号 AR-CAB003）连接主机 “平板接口”（位于主机背面左侧，标注 “Tablet”）与平板；②接通主机电源（AC 100-240V），按下主机电源键（指示灯正常为蓝色常亮），平板开启并进入 “设备连接” 界面，观察连接结果：若平板提示 “未检测到设备”“连接超时”，且主机无任何连接反馈（如无提示音、无连接指示灯闪烁），初步判定主机端连接模块故障。

2. 外部因素排除：

1. 更换连接线：使用同型号全新原厂连接线重复连接，排除连接线内部断线、接口氧化问题；

2. 更换平板测试：用已知正常的同品牌适配平板（如锐适指定型号平板或符合 HDMI/Type-C 协议的平板）连接，排除平板接口或系统设置问题（如平板 “开发者模式” 未开启、USB 调试未启用）；

3. 检查供电稳定性：用万用表测量主机电源适配器输出电压（正常为 DC 19V/3.42A），确认电压无波动（排除供电不稳导致的模块工作异常）；同时检查主机电源接口是否松动、内部焊点是否虚接（需拆开主机侧盖初步观察，无明显物理损坏则进入下一步）。

（二）主机连接模块专项检测

1. 接口物理检测：拆开主机上盖（拧下 4 颗 PH2 固定螺丝，注意避免触碰内部电路板），定位 “平板连接模块”（集成 Type-C/HDMI 接口的小型电路板，型号 AR-MOD008，通过排线与主机主板连接）：

1. 检查接口针脚：用放大镜观察 Type-C/HDMI 接口内部针脚，确认无弯曲、变形、氧化（若有氧化，用蘸有异丙醇的棉签轻轻擦拭，晾干后重新测试）；

2. 检查排线连接：拔下连接模块与主板的排线（标注 “CN1-CN3”），观察排线接口是否有针脚脱落、排线本身是否有折痕（用万用表蜂鸣档测试排线通断，正常应全导通，若某一路不通则更换排线，型号 AR-CBL005）。

2. 模块供电与信号检测：

1. 供电测试：接通主机电源（不连接平板），用万用表直流档测量连接模块供电端子（标注 “VCC”，正常电压为 DC 5V），若电压为 0V 或＜4.8V，排查主板至模块的供电线路（如限流电阻 R101 是否烧毁、保险丝 F1 是否熔断，烧毁则更换同规格元件：R101 为 10Ω/1W，F1 为 1A/250V）；

2. 信号测试：用示波器测量连接模块 “数据信号端”（标注 “SDA/SCL”），在尝试连接平板时，正常应出现 5V 左右的 I2C 通信波形（频率 100kHz），若无波形输出，判定连接模块内部芯片（如通信芯片 MAX3421E）损坏，需更换模块；若有波形但平板仍无法识别，进一步排查主机主板信号处理单元。

二、故障维修操作（分场景处理）

场景 1：连接模块接口 / 排线故障（占比约 60%）

1. 接口修复 / 更换：

1. 若接口针脚轻微弯曲：用细镊子（头部包裹绝缘胶带）小心将针脚复位，确保针脚与平板插头接触良好，复位后用异丙醇清洁接口，晾干后重新装配排线与上盖，连接平板测试；

2. 若接口严重损坏（针脚断裂、接口座变形）：更换同型号连接模块接口座（型号 TE 179265-1），使用热风枪（温度 320℃±10℃，风速 2 级）拆卸旧接口座，清理焊盘后焊接新接口座（注意避免虚焊、连锡，焊接后用万用表测试接口通断）。

2. 排线更换：确认排线损坏后，取下旧排线，安装新排线（AR-CBL005），确保排线插头完全插入接口（听到 “咔嗒” 声），并用绝缘胶带固定排线（避免松动），重新连接平板测试。

场景 2：连接模块内部芯片故障（占比约 30%）

1. 模块拆卸：拧下连接模块固定螺丝（2 颗 PH1 螺丝），拔下供电线与信号线，取下故障模块；

2. 新模块装配：取同型号原厂模块（AR-MOD008），按照原模块安装位置固定，连接排线、供电线与信号线（参考拆卸时拍摄的接线照片，避免接反），确保所有连接无松动；

3. 模块初始化：接通主机电源，进入主机 “系统设置” 界面（通过主机面板按键操作），选择 “模块校准”→“平板连接模块”，按照提示完成初始化（约 30 秒，初始化成功后主机提示 “校准完成”）。

场景 3：主机主板信号处理单元故障（占比约 10%）

1. 主板检测：若上述维修后故障仍存在，定位主机主板 “信号处理芯片”（型号 STM32F407，负责平板连接信号解析）：

1. 用万用表测量芯片供电端子（正常为 DC 3.3V），确认供电正常；

2. 检查芯片周边电阻、电容（如滤波电容 C201-C203），确认无鼓包、漏液（损坏则更换同规格元件）；

2. 芯片修复 / 更换：若芯片无供电或周边元件正常但信号无输出，需更换信号处理芯片（需专业焊接设备：热风枪温度 350℃±10℃，配专用植锡网），焊接后用示波器重新测试信号波形，确保波形正常；

3. 系统程序恢复：芯片更换后，通过锐适专用编程器（型号 AR-PRG001）连接主机主板 “编程接口”，导入原厂系统程序（版本需与主机固件匹配，如 V2.1.5），避免程序丢失导致的功能异常。

三、功能测试与验证

（一）基础连接测试

1. 即时连接测试：用原厂连接线连接主机与平板，开机后观察：

1. 主机：连接指示灯（位于 “平板接口” 旁）变为绿色常亮，主机提示音 “滴” 一声（表示连接成功）；

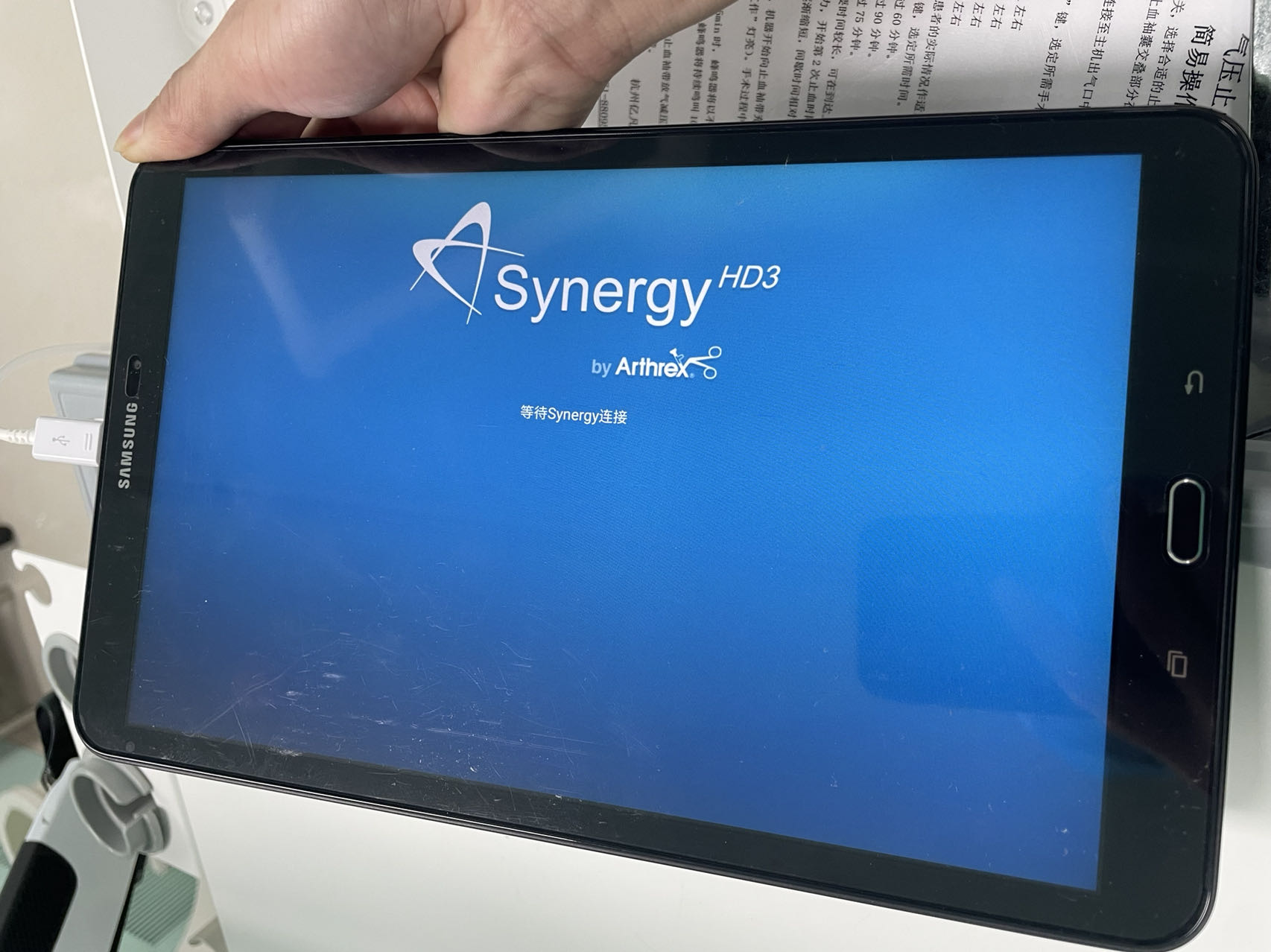

2. 平板：进入 “设备连接” 界面，显示 “已连接锐适 HD3 主机”，可正常读取主机参数（如摄像分辨率、帧率）。

2. 稳定性测试：保持连接状态，持续运行 30 分钟，期间进行以下操作：

1. 切换主机功能：在主机面板切换 “高清模式”“标清模式”，平板同步显示模式切换结果；

2. 数据传输测试：通过平板控制主机拍摄图像（10 张，分辨率 1920×1080），确认图像无延迟、无丢失；

3. 断线重连测试：断开连接线后重新插入，观察是否能在 10 秒内自动重连（正常应快速恢复连接，无报错）。

（二）整机联动与安全测试

1. 联动功能验证：连接主机与显微镜、显示器（按临床使用场景搭建完整系统），通过平板控制主机调节焦距、亮度，观察显示器图像是否同步变化（无卡顿、无失真），确认平板控制指令正常传递；

2. 安全性能测试：测量主机外壳漏电流（正常≤0.1mA），符合 GB 9706.1-2020 医疗设备安全标准；同时检查主机散热（运行 1 小时后，用红外测温仪测量主机表面温度，正常≤45℃），避免过热导致故障复发。
