· A0393 以及高频切除电极（如 A22201C、A22255C 等型号）等配套使用，组装后可用于妇科宫腔疾病等相关手术。

· 产品特点：具备高放电性能，能够使切割动作更加流畅，有助于提高手术操作的效率和精准度。

· 适用范围：可与肠镜 CF - H170I、消化科内窥镜 CV - 170 等设备配合使用，在消化科等相关领域也有一定的应用场景。

· 外观尺寸：宽度约为 4 英寸，具体外观可能因生产批次等因素略有差异，但整体设计符合人体工程学，便于医护人员握持和操作。

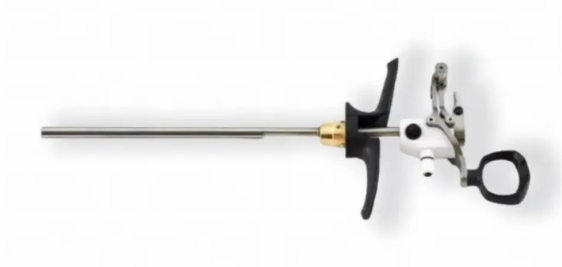

· 奥林巴斯工作把手 WA22067A 维修指南

一、产品结构与常见故障类型

WA22067A 作为被动式工作把手，主要由手柄主体、电极连接端口、绝缘外壳、操作按钮（若有）及内部导线等组成。其常见故障多与电气连接、绝缘性能及机械结构相关，具体如下：

二、常见故障及维修方法

1. 高频电流传导失效

· 故障表现：电切时无电流输出，或电极发热异常，导致切割 / 凝血功能失灵。

· 原因分析：

· 内部导线断裂、焊点脱落或连接端口氧化；

· 电极接口接触不良（如金属触点生锈、积垢）。

· 维修步骤：

· 拆解手柄外壳，检查导线通路：使用万用表检测导线电阻（正常应＜1Ω），断裂处需重新焊接（需用低温焊锡，避免损伤绝缘层）；

· 清洁电极接口：用无水乙醇擦拭触点，去除氧化层，若触点严重磨损，需更换接口总成（原厂配件型号需匹配）；

· 测试：连接高频电刀，在模拟负载下测试电流输出稳定性（输出功率偏差≤5%）。

2. 绝缘层破损或老化

· 故障表现：手柄外壳开裂、绝缘层脱落，导致漏电风险，或电刀报警（绝缘故障）。

· 维修步骤：

· 更换破损的绝缘外壳：使用专用工具拆解手柄，注意保留内部导线的固定位置，新外壳需与原型号匹配（如 WA22067A 专用绝缘套件）；

· 绝缘测试：用兆欧表检测手柄外壳与内部导线的绝缘电阻（≥20MΩ），若低于标准，需检查所有绝缘部件（如绝缘垫圈、套管）并更换。

3. 机械结构卡顿或松动

· 故障表现：手柄与镜鞘连接时晃动、操作按钮（若有）卡死，或内部传动部件异响。

· 原因分析：

· 连接螺纹磨损、滑丝；

· 内部弹簧、齿轮等传动件生锈或断裂（部分型号含机械调节结构）。

· 维修步骤：

· 螺纹修复：轻微滑丝可用细砂纸打磨螺纹表面，严重时更换连接部件（如手柄基座）；

· 传动件维护：拆解后清理锈迹、污垢，涂抹医用级润滑剂（如硅基润滑脂），断裂部件需更换原厂配件；

· 配合测试：组装后测试手柄与镜鞘的连接紧密度（旋转扭矩需均匀，无松动）。

4. 冲洗通道堵塞或漏水

· 故障表现：手柄内置冲洗通道出水不畅，或连接处渗漏，影响手术视野。

· 维修步骤：

· 疏通通道：用高压水枪或专用清洗刷清理通道内的组织碎屑、血块，必要时浸泡于酶洗液中（40℃，10 分钟）；

· 密封处理：检查冲洗接口的密封圈（O 型圈），老化则更换，并用密封胶加固接口（需使用医用级密封胶，固化后无毒性）；

· 水压测试：以 0.2MPa 水压通入通道，观察 30 秒无泄漏。

三、维修注意事项

安全规范：

· 维修前断开所有电源，避免高频电刀误触发；

· 绝缘部件更换后必须通过电气安全测试（如漏电流测试≤0.5mA），防止手术中患者或医护人员触电。

配件与工具：

· 优先使用奥林巴斯原厂配件（如导线、绝缘外壳），非原厂配件可能因尺寸公差导致连接失效（如接口松动）；

· 专用工具包括精密螺丝刀、扭矩扳手（用于固定螺丝，扭矩值需按原厂标准，通常为 0.5-1N・m）。

功能测试要点：

· 电气性能：连接电切镜系统，测试不同功率下的电流输出稳定性，确保切割 / 凝血效果正常；

· 机械兼容性：与内鞘、外鞘组装后，测试手柄操作的灵活性（如旋转、插拔无卡顿）；

· 消毒兼容性：维修后器械需通过高温高压灭菌（134℃，30 分钟），测试绝缘层在灭菌后的性能稳定性。

预防保养建议：

· 使用中：避免手柄摔落或碰撞，电切时勿过度弯折导线，防止内部断裂；

· 术后清洁：用流动水冲洗手柄表面及通道，干燥后存放于防尘盒，避免潮湿环境导致绝缘老化；

· 定期检查：每月目视检查手柄外壳、接口是否有裂纹或氧化，每季度进行绝缘电阻测试。

四、紧急故障处理

若手术中手柄出现漏电或电流中断，需立即：

1. 断开高频电刀电源，取出手柄；

2. 检查电极接口是否松动或污染，临时清洁后尝试重新连接，若无效则更换备用手柄；

3. 术后彻底拆解维修，避免带故障使用导致设备损坏或医疗风险。
