一、安全（必须先看）

1.断电+放电：拔220V，高压大电解（400V级）用10kΩ/2W电阻两端短接放电1–2分钟，严禁直接螺丝刀短接。

2.防静电：戴防静电手环，MOS管、PWM芯片最怕静电。

3.隔离变压器：通电检修时串1:1隔离变压器，避免烧机或触电。

二、ASPM2400开关电源常见规格（工业仪器典型）

•输入：AC100–240V，50/60Hz

•输出（多路）：+24V（主）、+12V、+5V、±15V

•功率：150–300W

•保护：OVP/OCP/OLP/OTP（过压/过流/过载/过温）

三、常见故障现象（对应检修方向）

1）完全无输出（灯不亮、风扇不转）

•220V进线、保险熔断、整流桥坏、高压电容失容、MOS管击穿、PWM芯片无供电、启动电阻开路。

2）输出偏低/不稳/跳变（系统报错、重启）

•次级滤波电容鼓包/漏液、光耦（PC817）、TL431损坏、反馈电阻变值、PWM芯片异常、负载短路/过载。

3）打嗝（间歇启动、灯闪烁、有“滋滋”声）

•次级短路、过载、OVP/OLP保护动作、变压器局部短路、尖峰吸收电路损坏。

4）发热大、异响、烧保险

•MOS管/整流桥击穿、变压器短路、PCB碳化、次级二极管击穿。

四、检修流程（从外到内、从易到难）

步骤1：外部检查（断电）

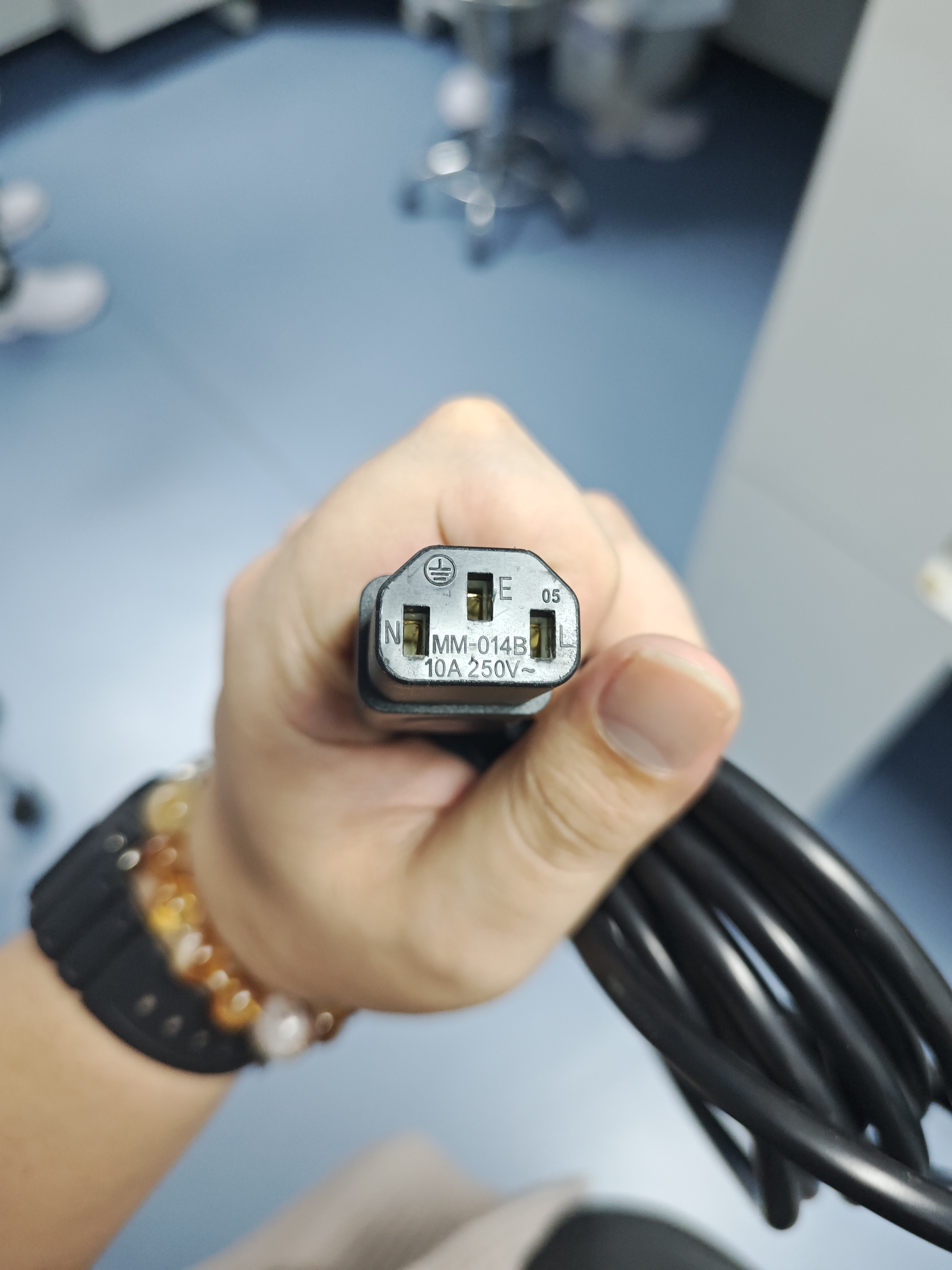

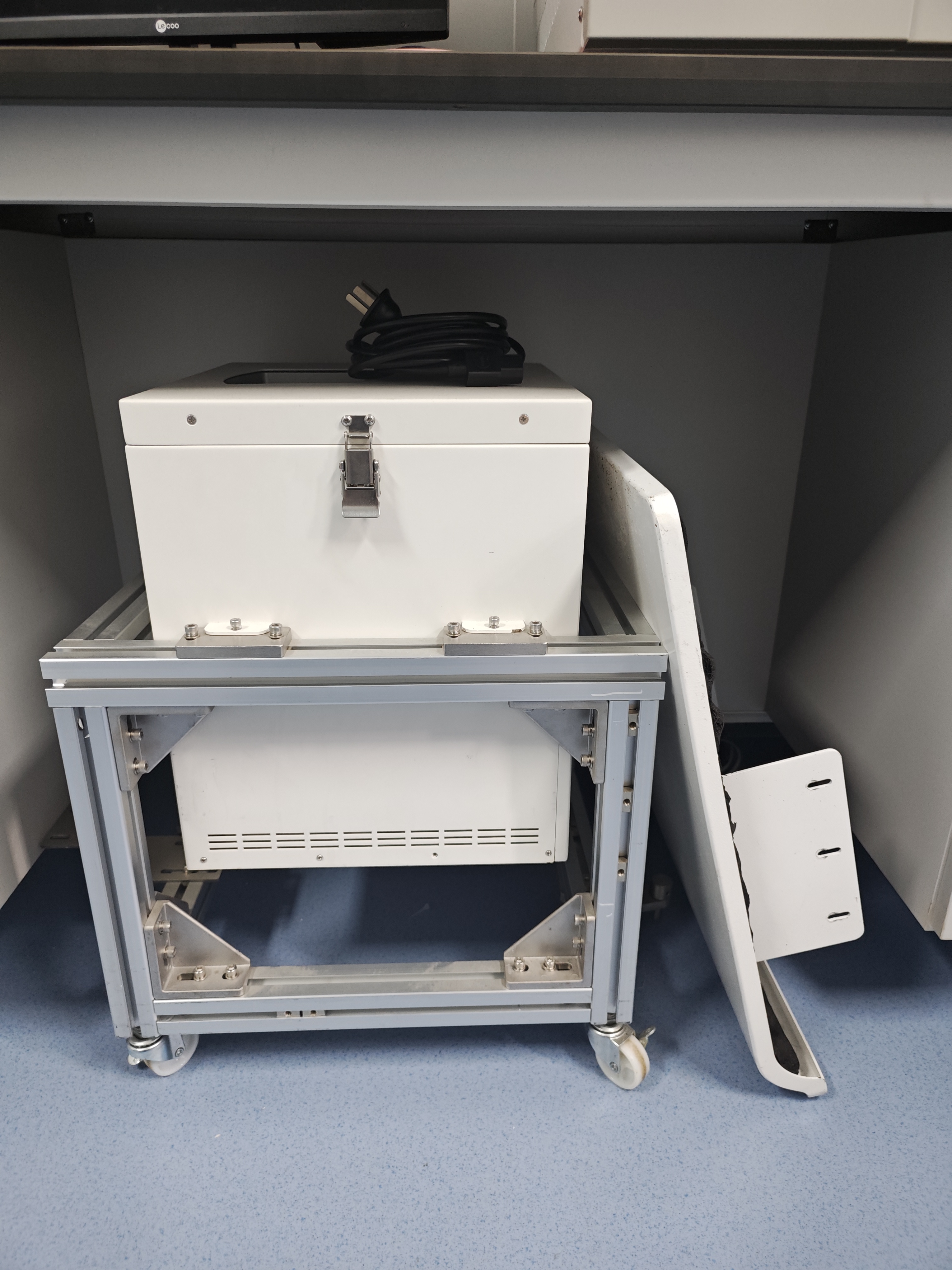

•查电源线、插座、空气开关、仪器电源开关。

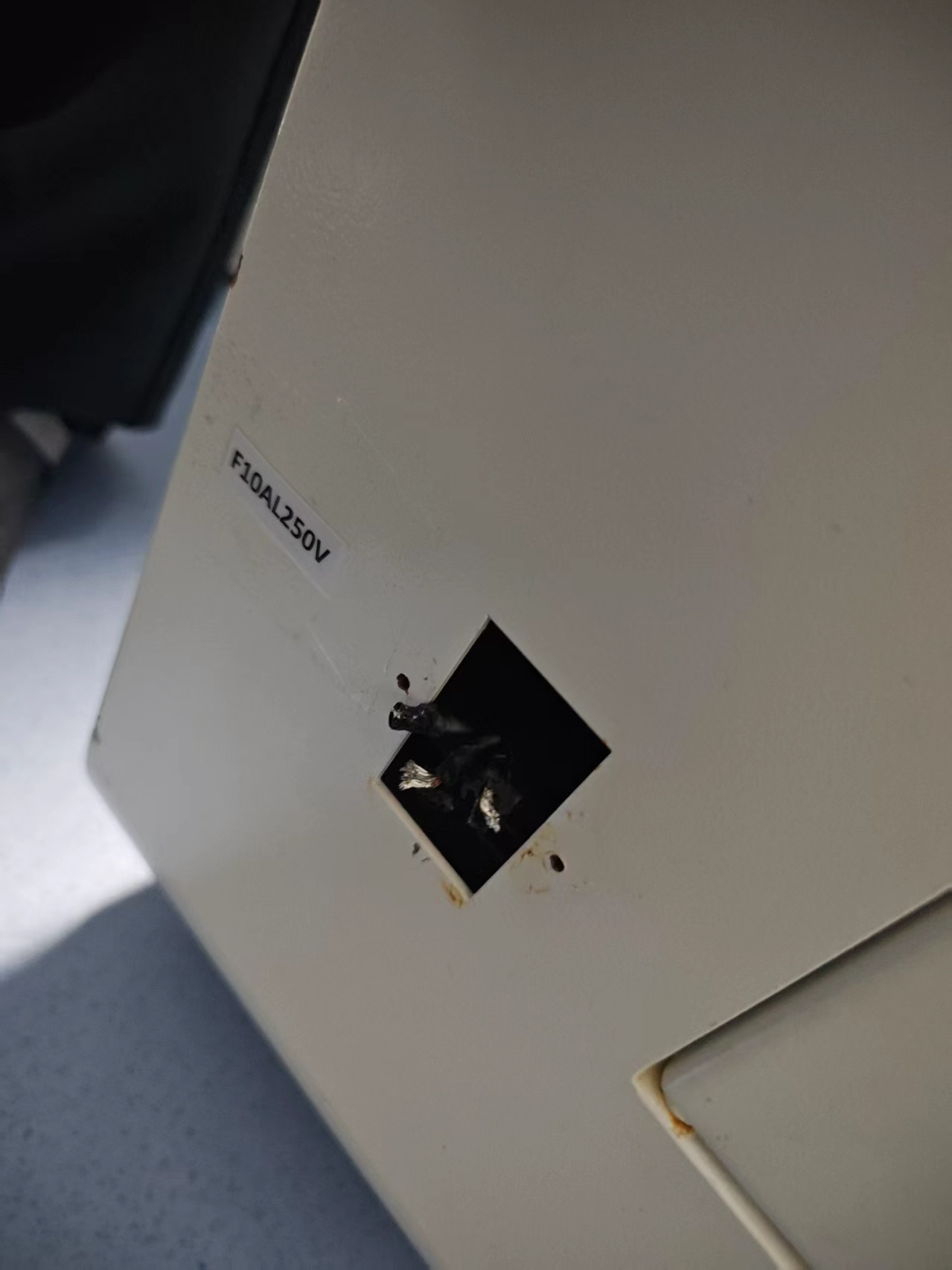

•看电源外壳：有无焦味、烧痕、电容鼓包/漏液。

步骤2：开盖目检+静态电阻测量（断电、已放电）

1.保险管：通断；熔断→后级大概率短路，先别直接换保险通电。

2.输入侧：整流桥：四脚正反向二极管特性，无短路。高压电解（400V/68–100μF）：无鼓包、漏液；容量≥标称80%。启动电阻（100kΩ–1MΩ/1–2W）：无开路。

3.开关管（MOSFET）：用二极管档测D–S：不导通（不蜂鸣）；导通=击穿，必须换。

4.次级侧：各路输出二极管：正反向正常，无击穿。输出电解（25V/1000μF、16V/470μF等）：鼓包/漏液直接换。测输出端对地电阻：无短路（一般>几百Ω）。

步骤3：通电关键电压测量（串隔离变压器）

1.初级直流母线：整流后约300–340VDC（220V输入）。

2.PWM芯片Vcc：正常12–16V；无电压→查启动电阻、辅助绕组、Vcc整流二极管/电容。

3.次级各路输出：+24V：23.5–24.5V+12V：11.8–12.2V+5V：4.9–5.1V偏差>±5%→反馈/稳压问题。

步骤4：反馈环路检修（电压不稳/偏高偏低重点）

•光耦（PC817）：断电测正向/反向；或通电测发光端电压、接收端是否随输出变化。

•TL431：基准2.5V；测参考脚电压，异常则更换。

•反馈分压电阻：阻值漂移（>10%）更换。
