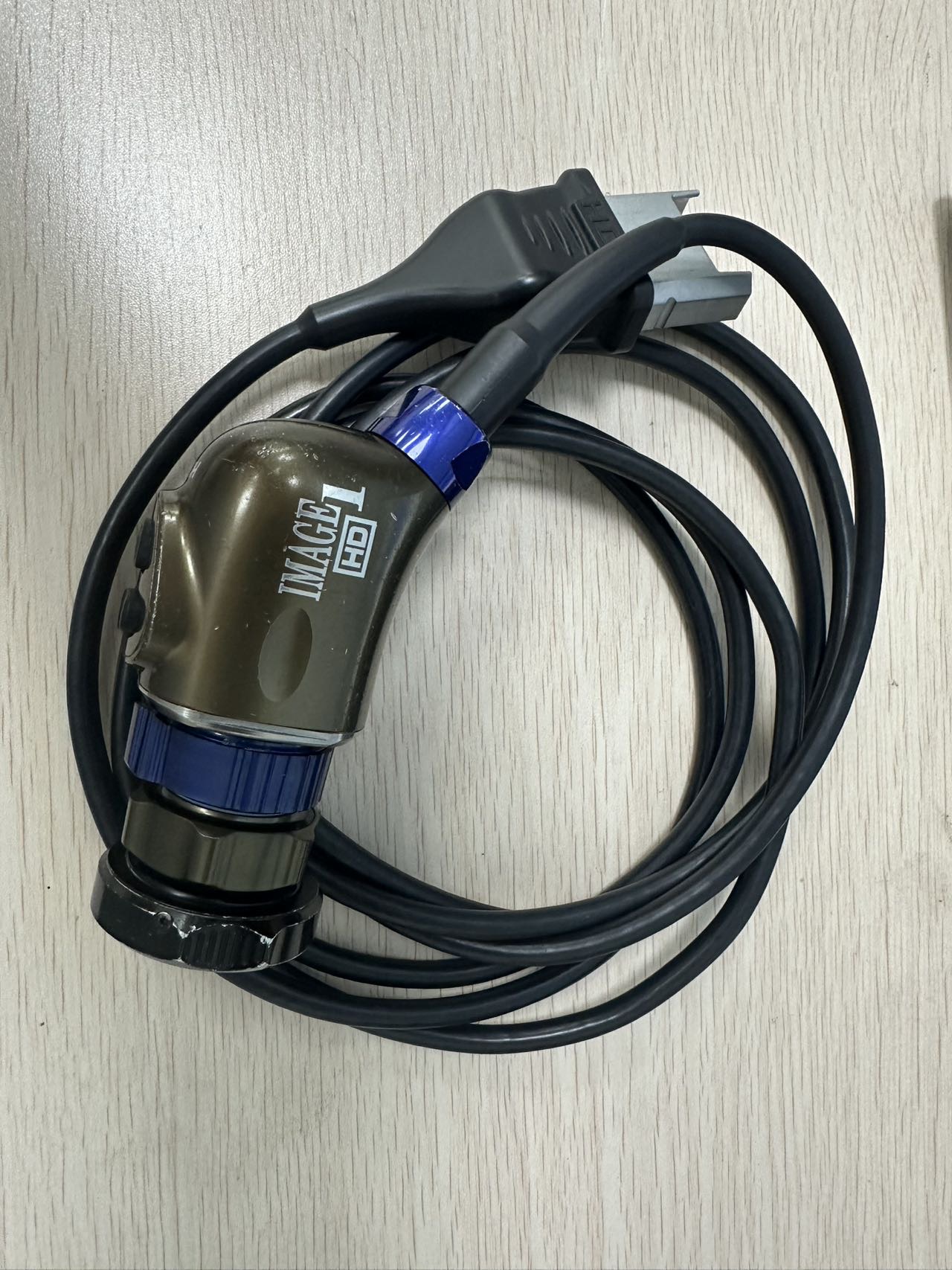

一、核心故障确认

典型现象

•画面闪烁、横纹干扰、雪花噪点、间歇性黑屏/偏色，轻轻晃动整条线缆、接头根部时闪屏明显加重或消失，基本判定是线缆内部芯线断线、屏蔽层破损、接头接触不良

•高发位置：摄像头端接头根部、主机端板卡接头、长期反复弯折中段（反复消毒弯折、拉扯造成内部细信号线/屏蔽线虚断）

•排除假性故障：先确认监视器参数、主机设置、电刀/高频设备电磁干扰、光源/主机主板、CCD摄像头本体是否故障更换确认正常的同型号线缆测试：若画面恢复正常→原线缆故障清洁主机端接口针脚、重做白平衡、远离高频设备，仍闪屏→线缆本体问题

根本原因

1.反复高温灭菌、弯折拉扯→内部差分视频信号线、供电线、控制线断裂/半断，屏蔽层破损，抗干扰失效

2.接头触点氧化、针脚变形/脏污、焊盘脱焊，接触电阻不稳定

3.外皮老化破损、液体渗入腐蚀线束，造成间歇性短路

二、前期准备

✅安全前提

•整机断电、拔掉电源线，释放余电；佩戴防静电手环，防止静电损坏摄像板卡

•工具：99.9%无水酒精、无尘棉签、万用表/线缆测试仪、放大镜、热缩管、精密电烙铁、医用线材/原装替换线缆

•注意：原装线缆为高清差分信号线束，普通线材会造成信号失真、干扰

✅外观初检

•目视整条线缆外皮有无开裂、变硬、变色、压痕、浸泡腐蚀痕迹

•检查两端接头针脚是否弯曲、变形、氧化、污渍、进水残留

•用万用表逐段测量通断、屏蔽层接地是否连续，定位虚断故障点（大多在两端接头根部）

三、维修方案

方案1：局部修复（仅小段损伤、应急使用，不适合手术室长期高频消毒）

1.剥除破损护套，找到断线/虚焊位置，小心分离信号线与屏蔽线差分信号线成对焊接、保持差分阻抗匹配，避免信号干扰屏蔽层整体可靠接地，保证屏蔽完整性使用耐高温医用级热缩管分段绝缘加固，重点加固接头根部弯折应力区修复后反复弯折测试，确认闪屏消失，信号稳定缺点：反复灭菌后易复发，不适合长期手术使用

方案2：整体更换原装/合规替换线缆（推荐，手术室临床首选）

1.拆下旧线缆：拆解摄像头尾部外壳，做好线序标记、记录ID/接线定义，避免接线错误导致摄像头识别异常、功能失效注意：H3-Z线缆包含高清视频差分线、供电线、按键控制线、屏蔽地线，线序不可接错

2.焊接/对接新线缆，做好屏蔽接地和应力缓冲加固

3.恢复摄像头密封结构、重新做防水密封处理，防止消毒液渗入

4.通电测试：整机开机、白平衡校准、全程反复弯折测试，确认无闪屏、无干扰、调焦/按键功能正常、主机正常识别摄像头

5.做消毒兼容性验证

方案3：接头修复

•用无水酒精+无尘棉签清洁接头针脚氧化/污渍，切勿硬掰细针脚

•若针脚变形/损坏：更换接头组件，精细焊接，恢复阻抗匹配和屏蔽连接

四、排查其他关联问题

1.主机端接口板卡/插槽损坏：清洁或检修主机接口板

2.摄像头本体主板/CCD故障：替换线缆后仍闪屏，需单独检修摄像头头板，而非线缆

3.手术室电磁干扰：远离电刀、超声刀等高频设备，做好接地布线

五、日常维护与预防

1.规范消毒：遵循史托斯官方灭菌参数，减少过度高温反复消毒；避免硬折、拖拽线缆，设置线缆保护护套/支架，减少根部弯折应力

2.存放：使用原装收纳盒，减少弯折、挤压；定期清洁接头触点

3.定期检测：术前通电弯折测试，提前排查间歇性虚接隐患

4.质控验收：维修后进行长时间通电、反复弯折老化测试，确认信号稳定

六、验收标准

•全程多角度弯折线缆，图像稳定无闪烁、无横纹干扰，白平衡正常、变焦/按键功能正常

•主机可正常识别摄像头，无报错；通过医用电气安全检测。
