一、故障现象概述

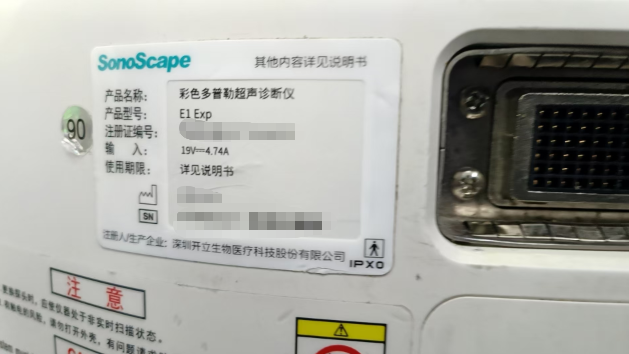

设备接入市电后，主机电源接口无供电、整机无任何指示灯亮起、开机无反应，排除显示器、探头、外设故障，故障锁定为主机电源输入回路、电源接口、内置电源模块及前端保护电路故障。本机型为开立E1Exp便携式彩超，电源采用整机AC直入+内置开关电源架构，电源口不通电多为外部供电异常、接口物理损坏、保险熔断、电源板故障四类核心问题。

二、前期安全操作规范

1.所有检测、拆机操作前必须断开市电插头，静置3分钟让电源板电容充分放电，防止高压触电。

2.严禁带电插拔电源线、拆解电源接口及电源板，避免短路烧毁主板及核心部件。

3.设备为医疗二类设备，维修后需保证绝缘性能达标，禁止使用非规格保险丝、劣质线材替代原厂配件。

4.排查过程若发现烧焦、异味、发烫、打火痕迹，立即停止通电测试，优先排查短路故障。

三、外部无拆机快速排查（优先操作，无需拆机）

1. 市电供电回路排查

1.插座通电检测：将手机充电器、台灯等正常电器插入设备所用插座，确认插座220V市电正常；若无电，排查科室空气开关、漏电保护器、墙体线路故障。

2.供电线路检查：确认设备电源线插头完全插紧，无松动、虚接；检查科室供电电压是否稳定，避免欠压、过压导致设备保护断电。

2. 电源线与插头排查

1.目视检查电源线外皮无破损、挤压、开裂、弯折发白，插头金属触点无氧化、发黑、烧蚀变形。

2.替换确认完好的同规格国标三孔电源线测试，排除电源线内部断线、地线/火线虚断问题。

3.轻微晃动电源线两端插头，观察是否间歇通电，排查线材隐性断路故障。

3. 主机电源开关与外置保护排查

1.检查主机侧面船型电源开关，确认无卡滞、塌陷、松动，反复开合数次测试，排除开关接触不良。

2.部分机型配有外置电源空气开关，检查是否跳闸，复位后再次测试通电。

4. 电源接口外观故障排查

1.观察主机AC电源输入接口，无松动、歪斜、凹陷，接口内部针脚无弯曲、烧黑、氧化、积灰。

2.检查接口周边无烧焦痕迹、无熔融塑料、无异味，排除接口短路烧毁故障。

3.插头插入后无晃动、虚位，若插头松动，为电源接口底座脱焊、老化。

四、拆机深度分层故障排查（由浅到深）

1. 电源输入接口故障（高发故障）

故障特征：更换电源线、插座依旧不通电，接口外观异常或插头插拔松动。

1.接口脱焊/虚焊：长期插拔、拉扯电源线，导致电源接口PCB焊脚脱焊、开裂，通电无接触供电。拆机后观察接口底部焊盘，存在裂纹、空焊、发黑即为故障。

2.接口针脚烧毁/氧化：电网波动、瞬间短路导致接口针脚烧蚀、氧化绝缘，无法导通电流。

3.接口底座断裂：外力磕碰导致接口塑料底座开裂、金属引脚移位，供电回路断开。

4.维修方案：重新补焊加固焊脚；严重烧蚀、断裂直接更换原厂同型号AC电源接口。

2. 前端保险管/限流保护元件故障

故障特征：外部供电正常、接口完好，整机完全无通电反应，多为过压、过流保护熔断。

1.拆开主机侧盖板，找到电源板输入端保险管，目视检查管体是否发黑、熔断、灯丝烧断。

2.用万用表通断档测量保险管两端，不通断即为熔断；同时检查输入端限流电阻、压敏电阻是否击穿损坏。

3.注意：禁止直接更换保险通电，需先排查后端短路故障，避免二次烧损元件。

4.维修方案：排查并排除短路、过流故障后，更换同规格原厂保险管及损坏保护元件。

3. 内置开关电源板故障

故障特征：市电正常、接口及保险完好，电源板无电压输出，整机不启动。

1.初级回路故障：万用表测量电源板输入端无300V直流电压，排查整流桥、滤波电容、初级开关管损坏、开路。

2.次级无输出：初级电压正常，但次级无5V、12V、24V设备工作电压，为电源芯片、变压器、次级整流二极管损坏。

3.电源板自锁保护：后端负载短路导致电源板触发保护，断电重启后依旧无输出，需断开负载逐一排查。

4.目视检查电源板有无鼓包电容、炸裂元件、烧痕、脱焊、锡渣短路等显性故障。

5.维修方案：更换损坏电容、二极管、电源芯片等元器件；电源板大面积损坏直接更换整机原厂电源板。

4. 内部排线/接线断路、主板供电故障

1.检查电源板至主板的供电排线、端子，有无松动、脱落、氧化、断线，重新插拔紧固端子，清理触点氧化层。

2.排查主板供电输入回路，若电源板输出正常但主板无供电，为主板供电线路断路、主控保护电路锁死。

五、分故障对应精准维修方案

故障1：外部插座/电源线故障

维修：更换正常供电插座、全新国标电源线，确认市电电压稳定，无需拆机即可恢复通电。

故障2：主机电源接口松动、脱焊、烧毁

维修：拆机补焊电源接口焊脚；接口物理损坏、烧蚀严重直接更换接口，装机后测试插拔紧固无松动。

故障3：输入保险管、保护元件熔断

维修：全面排查电源板、负载短路隐患，清除线路锡渣、异物，更换同规格保险及损坏保护元件，禁止超规格替换。

故障4：内置电源板无输出、元件损坏

维修：维修更换故障元器件，电源板老化、大面积损坏则更换原厂全新电源板，校准供电电压参数。

故障5：排线松动、接线断路

维修：重新紧固所有供电端子，修复断线排线，氧化触点用酒精清洁后烘干装机。

六、维修后验收测试标准

1.通电后主机电源指示灯正常亮起，无黑屏、无瞬间断电、无闪烁现象。

2.万用表实测电源输入口、电源板初级、次级电压参数符合设备原厂标准，电压稳定无波动。

3.连续开机30分钟，主机电源接口、电源板无发烫、无异味、无异响、无打火。

4.设备可正常开机进入系统，超声成像、按键、探头功能全部正常，无供电异常报错。

5.反复插拔电源线、开关设备电源，无间歇断电、接触不良问题。

七、安全维修与日常防护注意事项

1.拆机维修全程断电放电，严禁带电焊接、插拔电路板元件，防止高压触电及设备二次损坏。

2.维修更换配件必须使用开立原厂同规格配件，禁止混用非标保险、电源接口、电源板，避免安全隐患。

3.排查短路故障必须彻底，严禁未排查根源直接更换保险通电，防止烧毁主板核心电路。

4.日常使用避免暴力插拔电源线、拉扯线材，设备摆放远离水源、粉尘，防止接口氧化、线路短路。

5.长期停机使用前，检查电源接口及线材状态，定期清洁接口粉尘，保持供电回路接触良好。
