一、PB840 后备蓄电池（BPS 电池）维修更换

1. 电池规格

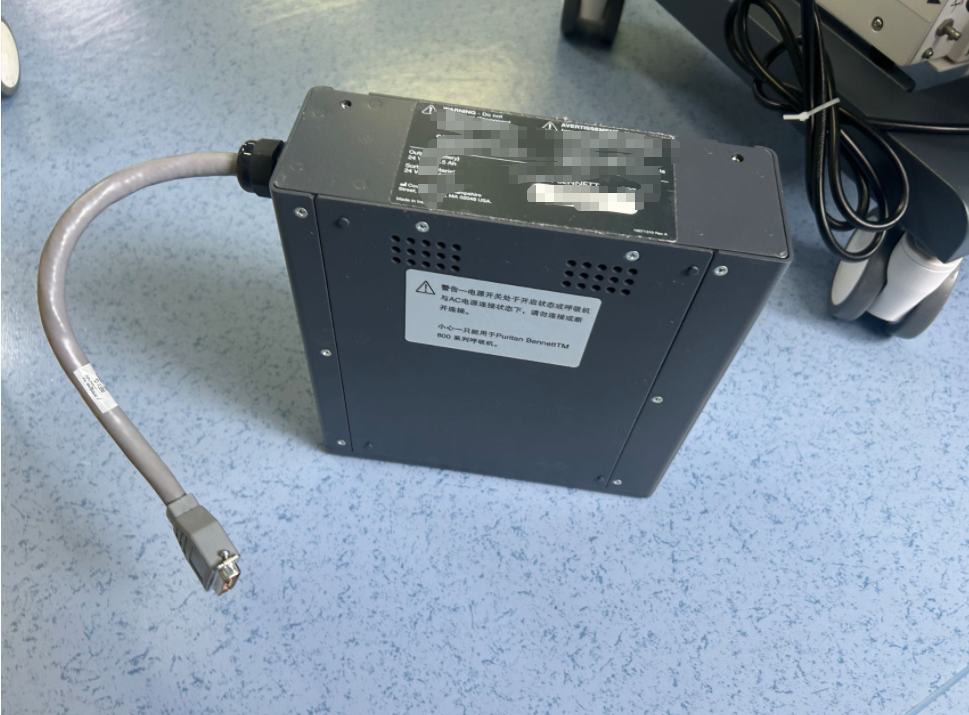

柯惠 PB840 呼吸机内置 2 只铅酸蓄电池，型号12V 7AH（BP7-12），两只串联组成 24V 后备电源（BPS 后备电源模块）。

常见故障报警

•INOPERATIVE BATTERY（电池失效）

•LOW BATTERY 电池低压，断电后备续航＜2 分钟

•交流电正常但无法充电、掉电立刻停机。

故障区分

1）电池本体损坏（鼓包、漏液、容量衰减）：直接更换两只电池，必须成对更换，不要只换单只。 2）充电电路板故障：电池电压正常但充不进电，维修 BPS 主板保险丝、充电稳压电路。

2. 更换步骤

1.关闭呼吸机总电源，拔掉交流电源线；拉出呼吸机下方 BPS 电源抽屉面板。

2.拆开 BPS 金属外壳螺丝，剪断线束扎带，断开主板 J2 电池插头。

3.拆下电池固定压条，取出旧蓄电池；严格正负极对接，安装两只全新 12V7AH 电池。

4.复原线束、外壳，通电连续充电 12 小时以上激活电池。

5.断电测试后备续航：标准机型断电后可维持通气≥60 分钟（1 小时版本），长效版可达 4 小时。

3. 维修注意事项

•两只电池必须同品牌、同批次，避免压差过大再次损坏。

•接线严禁反接，否则直接烧毁 BPS 电源板。

•若电池频繁过放，需检查呼吸机休眠充电逻辑。

二、PB840 氧电池（氧气传感器）维修更换

1. 标配型号

原装型号：OOM202（替代型号 M-04），3 针 Molex 插头，电化学氧传感器，寿命 12~18 个月。

典型故障

1.O2 SENSOR 故障报警、氧浓度数值漂移、高低氧频繁报警。

2.零点偏移，校准失败；电解液漏液腐蚀气路底座。

2. 拆装流程

1.关机断电，拆开呼吸机前部下方检修盖板，找到吸气端气路内氧电池。

2.拔下 3Pin 信号线插头，逆时针旋转拧出旧氧电池。

3.若旧电池漏液，用无水酒精清洁安装座，充分晾干。

4.新氧电池拆封后1 小时内完成安装，防止提前耗损；顺时针旋紧密封，插牢插头，保证气路不漏气。

3. 氧浓度两点校准（必做）

1.待机模式：Menu → Monitor Setup → O2 Calibration，选择两点校准。

2.第一点（21%）：通室内空气，执行 21% 空气校准。

3.第二点（100%）：接入纯氧气源，完成高点标定。

4.校准通过后，氧浓度设定值与实测值误差≤2% 才算合格。
