一、设备基础说明

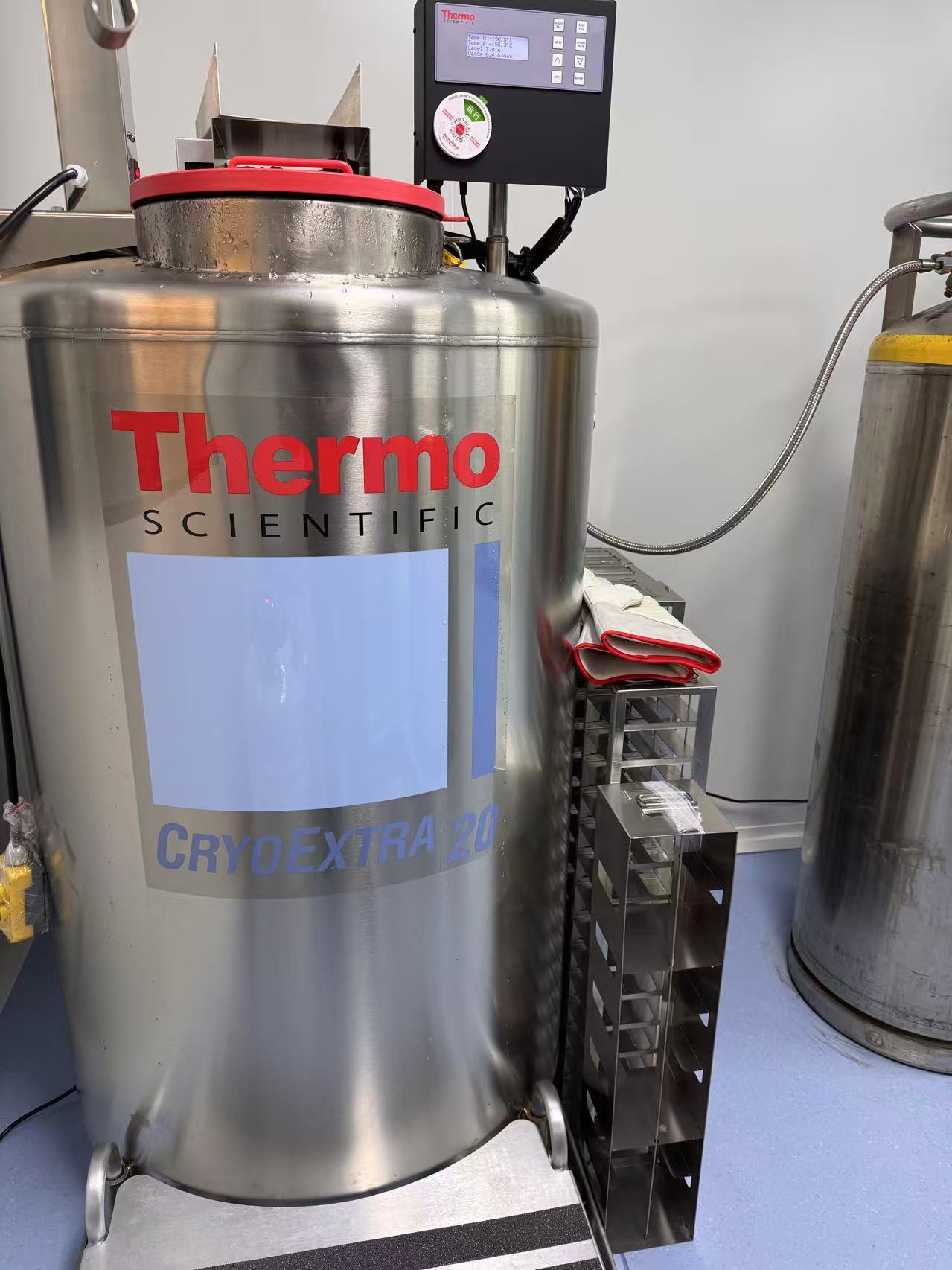

CRYOEXTRA20液氮罐指示器为设备核心监测组件，主要用于实时监测罐内液氮液位、腔体温度，具备数据显示、声光报警、数据记录功能，核心检测元件为Pt-1000铂电阻温度传感器、液位传感探头，依靠主控板采集信号并输出显示与报警指令，故障多集中在供电、传感器、线路、主控板、参数设置五大模块。

二、常见故障现象与分级排查（由易到难）

第一步：整机无显示、指示器不启动（最高发基础故障）

1.供电故障：电源适配器损坏、市电电压不稳、机身电源保险丝熔断、电源线破损松动，导致指示器无供电无法开机。检修：检查市电电压是否匹配设备额定参数，更换原装适配电源；拆开指示器侧边接线盒，检查保险丝通断，熔断则更换同规格保险丝；紧固电源插头与接线端子，排查线路无短路、断路。

2.开机按键/面板故障：面板按键卡死、老化失灵，无法触发开机指令。检修：清理面板缝隙冰霜、粉尘，按压按键测试回弹手感；按键无响应则更换面板轻触开关。

3.主控板休眠/死机：设备长期运行出现程序卡顿、系统休眠未唤醒。检修：断电静置5分钟后重新上电，完成设备重启复位，排查是否恢复正常显示。

第二步：显示正常、数据异常（液位/温度不准、数值跳动）

1.传感器结霜、污染干扰信号：罐内Pt-1000温度传感器、液位探头表面结厚冰、附着液氮杂质，遮挡感应区域，导致信号采集失真、数值漂移跳动。检修：断电停机，待探头自然回温解冻，使用无尘干燥软布轻轻擦拭探头表面，禁止用水冲洗、硬物刮擦；清理罐体探头安装位置的冰霜与杂物，保证传感器完全裸露感应。

2.传感器老化、偏移失效：传感器长期低温工作，电阻参数偏移、灵敏度下降，测温测液精度失效。检测：使用万用表测量Pt-1000传感器电阻值，对比标准温度-电阻参数表，数值偏差过大则直接更换原厂同型号传感器。

3.线路接触不良：传感器连接线长期受低温、震动影响，端子松动、线路氧化，信号传输断断续续。检修：打开指示器接线端子，拔插传感器信号线，清理端子氧化层，重新紧固接线；检查线路外皮无破损、折裂，破损则更换专用低温屏蔽线。

4.参数校准失效：设备长期使用未校准，液位、温度阈值参数偏移，导致显示数据与实际不符。整改：进入设备后台参数界面，恢复出厂默认阈值，按照原厂标准重新校准液位、温度参数，保存参数后重启设备。

第三步：报警功能异常（无报警、误报警、报警不停止）

1.报警参数设置错误：高低温、高低液位报警阈值被随意修改，或报警功能被手动关闭，导致异常工况无报警。检修：进入设备报警设置界面，确认声光报警功能为开启状态，核对报警阈值符合CRYOEXTRA20原厂标准，异常则恢复默认参数。

2.报警元件损坏：面板蜂鸣器、报警指示灯烧毁，设备触发报警指令但无声光反馈。检测：设备模拟超温、低液位工况，观察指示灯、蜂鸣器状态；无反应则更换蜂鸣器与报警指示灯。

3.主控板信号自锁：主控板程序卡死、报警信号锁死，导致无故障时持续报警、故障时无法解除报警。检修：断电重启设备，清除设备内部故障日志；重启后仍异常则刷新设备固件或检修主控板。

4.环境干扰误报警：设备接地不良、周边电磁干扰、罐体放置震动过大，导致信号误触发报警。整改：检查设备接地线路，保证可靠接地；调整罐体摆放位置，保持平稳无震动，远离强电磁设备。

第四步：数据卡死、不刷新、无数据记录

1.系统程序卡顿：指示器主控程序长期运行缓存堆积，导致数据每秒刷新功能失效，数值固定不变。检修：断电重启设备，清空系统缓存与历史日志，重启后观察数据是否实时刷新。

2.数据存储模块故障：设备存储芯片损坏，无法记录温度、液位历史数据，无日志生成。检修：检测主控板存储模块，故障则更换对应芯片或整体检修主控板。

3.传感器完全断路/短路：传感器线路断裂、硬件击穿，无信号输入主控板，数据归零或卡死。检测：万用表测量传感器线路通断，短路/断路则更换传感器及连接线束。

三、快速定位故障位置（免拆机快速排查）

1.上电无任何反应→优先排查供电、保险丝、电源线路故障。

2.屏幕亮但数据不准、跳动→优先排查传感器结霜、探头污染、参数偏移。

3.数据正常、报警异常→优先排查报警参数、蜂鸣器、指示灯、接地干扰。

4.数据卡死、不刷新→优先排查系统程序、传感器线路、主控板。

四、标准化维修处理方案

1.供电故障、保险丝熔断：更换同规格保险丝、原装电源适配器，紧固供电线路端子。

2.传感器结霜、污染：自然解冻+无尘干擦，禁止高温烘烤、水洗，清理后重新固定探头。

3.传感器老化失效：更换原厂Pt-1000温度传感器、液位传感探头，重新校准参数。

4.线路松动、氧化、破损：清理端子氧化层，紧固接线，更换低温专用屏蔽连接线。

5.参数异常、校准失效：恢复出厂参数，按原厂标准完成液位、温度精准校准。

6.报警元件损坏：更换蜂鸣器、报警指示灯，重新开启并核对报警功能。

7.系统卡顿、程序故障：断电重启、清空日志，固件异常则刷机修复，主控板损坏则检修或更换。

五、维修安全与日常维护注意事项

1.所有拆机、检测操作必须完全断电，待设备回温后进行，避免低温结霜触电、线路短路损坏元件。

2.禁止使用液体清洁剂擦拭传感器与控制面板，仅可使用干燥无尘软布清洁。

3.定期检查设备接地、线路完好性，每月校准一次液位、温度参数，避免数据偏移。

4.设备长期不用时断电存放，避免长期通电待机导致主控板、传感器老化。
