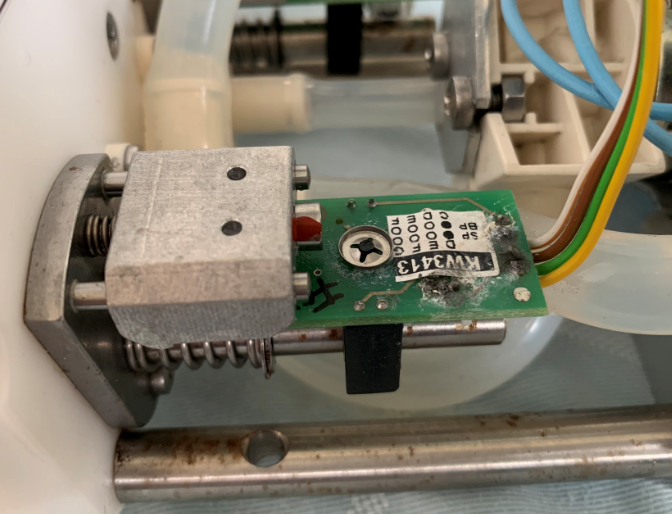

一、光学监测器常见故障与维修（适配费森尤斯4008S机型）

1. 典型故障现象

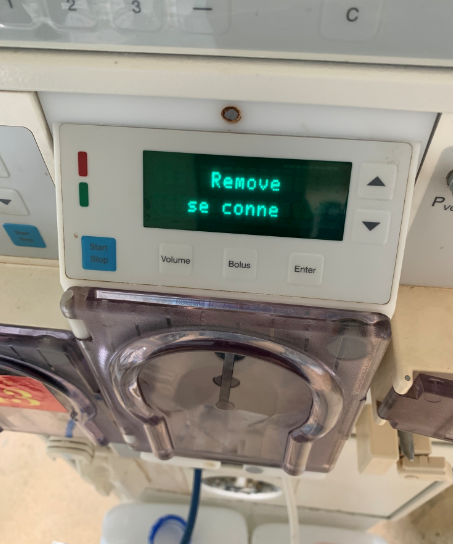

• 报警 F02（废液监测异常）、F18（液位传感器故障）（费森尤斯4008S机型专属报警码，与光学监测器直接相关）
• 血滤过程中频繁停机，提示“废液排放异常”，实际废液管路无堵塞
• 监测器指示灯不亮、闪烁异常（正常工作时为稳定绿光），或指示灯常亮但设备报错
• 废液排放正常，但设备仍报废液监测故障；或监测器误报“废液液位过高/过低”
• 监测器无信号输出，设备无法识别废液端口工作状态，无法启动血滤程序

2. 故障原因与处理

• ① 监测器误报/报错（最常见）
• 原因：废液端口玻璃/透光面结垢、污渍附着（血滤废液中蛋白质、沉淀物残留），遮挡光线传输；监测器光路偏移、校准失效；废液管路漏气，导致液位波动触发误报。
• 处理：先关闭设备电源、切断血路连接，拆卸废液端口监测器；用无水乙醇或专用清洁剂擦拭透光面、镜片，清除结垢和污渍（禁止用硬布擦拭，避免刮花镜片）；重新安装后，进入设备校准模式，对废液端口光学监测器进行光路校准，确认校准参数符合设备标准；检查废液管路接口密封性，拧紧松动接口，排查漏气点并处理。
• ② 监测器指示灯不亮/无信号输出
• 原因：供电线路松动、接线端子氧化烧蚀；监测器内部光源（发光二极管）烧毁、光敏元件损坏；监测器与设备主板通讯线路故障，信号传输中断。
• 处理：断电后断开监测器供电线缆，检查接线端子有无氧化、烧蚀，重新紧固线缆或更换烧蚀端子；用万用表测量监测器输入电压（正常为DC 12V/24V，适配4008S机型供电规格），电压正常但指示灯不亮，说明监测器内部元件损坏，需拆解维修或更换；检查监测器与主板的通讯线缆，排查线路断裂、接触不良，重新插拔或更换通讯线缆。
• ③ 监测器闪烁异常/信号不稳定
• 原因：监测器光路偏移、镜片松动；废液中气泡过多，干扰光线检测；监测器内部电路板虚焊、电容老化；设备主板信号接收异常。
• 处理：
• 光学部分：拆卸监测器，检查镜片固定情况，调整光路位置，确保光线传输通畅；排查废液管路气泡来源（如管路进气、废液泵故障），处理气泡问题后重新测试。
• 电气部分：拆解监测器，检查电路板有无虚焊、电容鼓包，重新焊接虚焊部位，更换老化电容；用专用设备检测主板信号接收功能，若主板故障，需同步维修或更换主板。
• ④ 监测器损坏（无法修复）
• 原因：监测器内部光源、光敏元件彻底烧毁；电路板大面积损坏；废液泄漏侵蚀监测器内部，导致电气短路；长期高频使用，元件老化失效。
• 处理：确认监测器无修复价值后，更换费森尤斯4008S机型专用原装备件；更换前核对监测器型号、接口规格，确保与设备匹配；更换后进行光路校准和信号测试，确保监测器正常工作。

3. 监测器拆装要点（适配费森尤斯4008S机型）

1. 前期准备：断电并关闭设备总电源，做好断电标记；切断血路、废液管路连接，排空废液管路内残留废液，避免渗漏污染设备内部或造成安全隐患；准备适配工具（十字/一字螺丝刀、镊子、无水乙醇、清洁布、手套、安全眼镜、专用校准工具），记录监测器线缆连接位置（拍照留存），便于后续复位。
2. 拆卸步骤：先拆除废液端口固定卡扣/螺栓，轻轻分离废液管路与监测器接口（注意避免用力拉扯管路）；再断开监测器与设备主板的供电线缆、通讯线缆（做好接线标记，避免接反）；拧下监测器固定螺栓，缓慢取出监测器总成，拆解监测器时按“外壳→镜片→光源组件→电路板”的顺序操作，避免蛮力拉扯损坏内部元件，拆卸过程中分类放置螺丝等小零件，防止丢失。
3. 清洁与检查：用清洁布蘸取无水乙醇，轻轻擦拭监测器镜片、透光面，清除污渍、结垢，确保无划痕、无残留；检查监测器内部元件（光源、光敏元件、电路板），排查有无烧蚀、鼓包、虚焊、腐蚀等问题；检查线缆接口有无氧化、破损，及时清理或修复。
4. 安装步骤：按拆卸反向顺序组装，先安装电路板、光源组件，确保元件固定到位；再安装镜片，确保密封良好，无偏移、无松动；将监测器总成安装到位，拧紧固定螺栓；连接供电线缆、通讯线缆，核对接线标记，避免接反；连接废液管路，确保接口密封良好，无渗漏；安装完成后，手动检查监测器安装牢固性，确认无松动、无偏移。

二、监测器备件更换与调试（适配费森尤斯4008S）

• 备件选择：光学监测器需选用费森尤斯4008S机型专用原装备件，匹配接口规格、供电参数（DC 12V/24V）、光路参数，禁止用普通光学监测器替代（光路精度、信号兼容性不符，易导致设备报错、血滤过程中断，无法适配血滤机高精度监测需求）；镜片、密封件等易损件也需选用原装配件，保证适配性和密封性，避免废液渗漏侵蚀设备。
• 更换后调试：
• 光路校准：接通设备电源，进入校准模式，按照4008S机型校准流程，对废液端口光学监测器进行光路校准，调整光线强度、检测灵敏度，确保校准参数符合设备标准，校准后保存参数。
• 空载测试：启动设备，不连接血路，模拟废液排放状态，观察监测器指示灯是否稳定（正常为绿光），设备无报警；测试监测器信号输出，确认信号稳定，无中断、无波动。
• 负载测试：连接血路和废液管路，启动模拟血滤程序，监测废液排放过程中监测器的工作状态，确认无报错、无误报，监测器能准确识别废液液位和排放状态；连续运行2-3次模拟程序，确认监测器工作稳定，设备运行正常。

三、安全与注意事项

1. 全程断电操作，高压部件放电后再触碰，严禁带电拆卸、接线，避免触电事故，操作前断开设备总电源，做好断电标记，防止误操作通电。
2. 血滤机废液含有患者血液成分、药物残留，拆卸时做好废液收集和防护，避免废液渗漏污染环境或接触皮肤；操作时佩戴手套、安全眼镜，做好个人防护，拆卸后及时清洁设备和工具。
3. 电气维修需由持证电工/医疗设备工程师操作，严禁非专业人员拆卸监测器内部元件、设备主板，避免电气故障扩大，维修过程中严格遵循电气安全规范，防止短路、漏电等问题发生，检测时需使用专业仪表，确保检测结果准确。
4. 备件建议原厂采购，避免兼容件导致监测器寿命缩短、设备报警、血滤过程中断，镜片、密封件等易损件需定期更换，做好维护记录，监测器需定期清洁、校准，预防故障发生，定期检查废液管路密封性，避免废液渗漏侵蚀监测器。
5. 维修后必须做光路校准、空载测试、负载测试，确认监测器运行正常、信号稳定，设备无报警后，方可投入正常使用，同时检查废液管路通畅性，避免管路堵塞、漏气影响监测精度，定期校准监测器，确保检测灵敏度符合要求。
