一、维修前准备（核心：防漏水侵蚀、备适配备件、护精密组件）

• 安全与环境防护：维修台面需清洁、干燥，铺设无菌布与防静电垫，操作人员必须佩戴防静电手环、无菌手套、护目镜；禁止在粉尘、潮湿环境操作，避免灰尘进入镜体内部光学系统、图像传感器，同时防止静电损坏CCD/CMOS组件、电路板等精密部件；维修区域需远离水源，避免维修过程中水分二次侵入镜体。
• 专用工具：PENTAX专用拆解套装（含微型螺丝刀、剥离钳、卡扣钳、专用套筒）、医用级硅胶粘合剂、热风枪（调温≤200℃，用于软化老化粘合剂、烘干镜体内部）、酒精棉片、无尘布、气密性测试仪、内镜专用清洗液、光纤测试仪、图像校准仪、内窥镜专用润滑脂、镊子（防静电款）、放大镜（或显微镜）。
• 适配备件：优先选用PENTAX原厂备件（保障兼容性与临床使用安全性），包括FI-16RBS专用钳子管（匹配器械通道规格）、密封圈（钳子管两端、镜体连接处专用，配套更换防漏水）、CCD/CMOS图像传感器（对应像素规格，适配FI-16RBS成像系统）、光学透镜（若镜头磨损导致图像模糊）、导光光纤（若导光不良辅助加重模糊），避免使用非原厂替代品导致器械卡滞、漏水复发、图像失真，甚至损伤镜体内部结构。
• 设备预处理：先将纤支镜与主机断开连接，彻底清洁镜体表面（用酒精棉片擦拭，去除残留消毒液、污渍及血迹）；通过气密性测试仪进行初步加压检测，定位钳子管漏水具体位置（如钳子管本身破损、两端连接处密封失效）；将镜体放置在专用维修支架上，固定牢固，防止拆解时滑落损伤镜体；对疑似进水区域，用热风枪（调温120-150℃）缓慢烘干，避免水分侵入图像组件、电路板，加重像素损坏。

二、故障确认（区分故障类型、排除非核心故障）

先通过目视、专用设备检测，明确三大故障的具体原因，排除外部因素（如主机设置、光源问题），避免误判备件、无效维修，同时确认故障是否存在联动影响：

1. 钳子管漏水（核心故障，优先排查）检测方法：将镜体接入气密性测试仪，加压至设备标准压力（通常0.1-0.15MPa），观察气泡溢出位置，明确漏水点；同时将钳子管注入清水，观察是否有渗水、漏水现象。常见原因：钳子管内壁磨损、开裂（长期插入器械摩擦导致）；钳子管两端与镜体连接处密封圈老化、变形、脱落（频繁消毒侵蚀橡胶材质）；钳子口O型圈破损（排除钳子管与操作手柄无漏水后，多为O型圈老化断裂）；钳子管与操作部连接松动，密封不严。排除非核心故障：确认漏水点仅在钳子管及连接处，排除镜体其他部位（如弯曲部、导光接口）漏水，避免维修时遗漏其他漏水隐患。
2. 图像模糊（关联故障，分两类排查）检测方法：连接FI-16RBS专用主机，启动成像系统，观察图像显示状态，结合光纤测试仪、放大镜排查故障点。常见原因：光学系统问题（镜头表面污渍、划痕，光学透镜磨损、起雾；导光光纤断丝，导致光源传输不足，图像偏暗、模糊）；图像传感器问题（CCD/CMOS组件受潮、积灰，或像素损坏导致的模糊）；外部因素（主机图像参数设置不当、光源亮度不足，排除后可确认镜体本身故障）。关联排查：若图像模糊伴随镜体内部潮湿痕迹，多为钳子管漏水渗入，导致图像传感器、光学透镜受潮，需同步处理漏水与图像组件。
3. 像素损坏（核心成像故障）检测方法：连接主机，观察成像画面，若出现固定黑块、白块、彩色斑点，且位置固定、不随镜体移动而变化，可确认像素损坏；用放大镜观察图像传感器表面，查看是否有污渍、烧损痕迹。常见原因：钳子管漏水导致水分侵入图像传感器，造成芯片短路、像素失效；长期使用导致图像传感器老化、磨损；静电损坏、高温消毒不当导致像素烧损；图像传感器与电路板连接松动、虚焊。排除非核心故障：更换正常主机、光源测试，若像素损坏现象仍存在，确认是镜体内部图像组件故障，而非主机或光源问题；同时排查是否因图像编辑软件设置不当导致的视觉模糊，排除软件层面问题。

三、拆解流程（重点：防图像组件损坏、做好标记、优先处理漏水）

拆解需按“先处理漏水部件、再拆解图像组件”的顺序进行，全程轻拿轻放，做好标记（拍照记录各部件位置、排线走向、密封圈安装位置），避免装回时错位、漏装，拆解过程中禁止用力拉扯、弯折镜体、钳子管及图像排线，具体步骤如下：

1. 拆解外部附件：先取下纤支镜的操作手柄、钳子口接口、导光接口、成像接口，用无尘布擦拭干净，单独放置在无菌区域，避免灰尘污染接口；重点标记钳子口接口的安装角度，便于后续装回。
2. 拆卸钳子管：找到钳子管与操作部、弯曲部的连接位置，用专用卡扣钳小心撬开连接卡扣，用热风枪（调温150-180℃）轻微加热连接处，软化老化的粘合剂，缓慢抽出钳子管（禁止用力拉扯，避免损坏内部管线）；拆卸后，用酒精棉片清洁连接处的残留粘合剂、污渍，检查连接接口是否有氧化、变形，若有则进行打磨、清洁处理；同时检查钳子口内部O型圈，确认是否老化、断裂。
3. 排查镜体内部进水情况：拆卸钳子管后，用放大镜观察镜体内部通道，查看是否有积水、污渍、锈蚀，重点检查图像传感器、光学透镜位置，若有积水，用热风枪（调温120℃）缓慢烘干，用无尘棉签轻轻擦拭污渍，避免刮伤图像传感器表面。

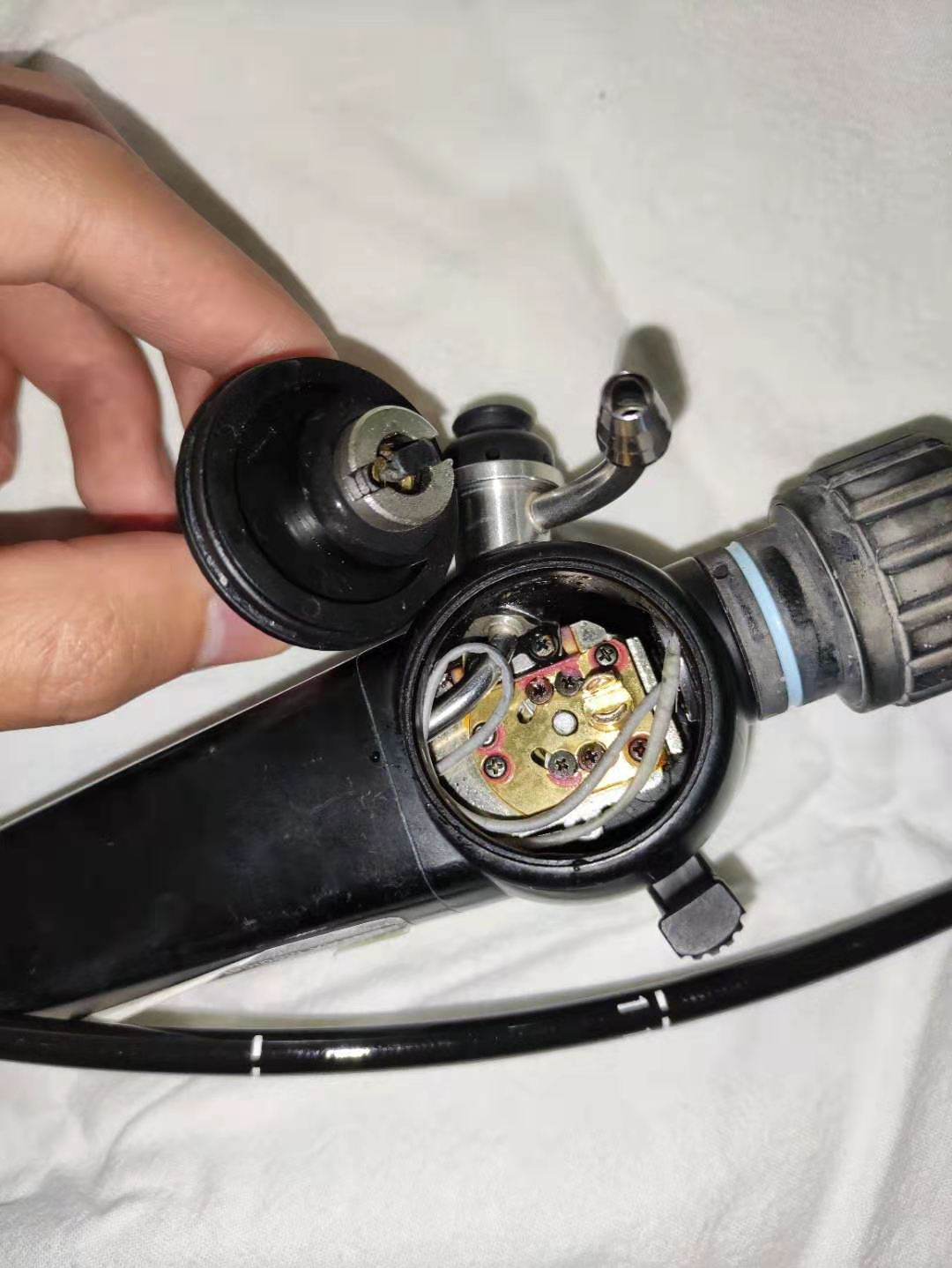

4. 拆解图像组件：小心拆开镜体前端的光学镜头保护罩，用放大镜观察光学透镜、图像传感器（CCD/CMOS）；拧下固定图像传感器的微型螺丝，轻轻拔下传感器与电路板的连接排线（做好标记，避免接反），取出图像传感器；同时检查导光光纤的连接状态，排查是否有断丝、松动。
5. 清洁拆解部件：将所有拆解下来的部件（钳子管、密封圈、镜头、图像传感器）用内镜专用清洗液浸泡清洁，去除污渍、残留消毒液，用无尘布轻轻擦拭干净，放置在无菌防静电区域晾干，避免水渍残留。

四、故障维修与组装（核心：密封到位、精准适配、避免二次损伤）

维修按“先修复漏水、再处理图像故障”的顺序进行，更换部件需确保型号完全适配FI-16RBS，组装时严格按拆解反顺序进行，重点做好钳子管密封、图像组件固定，避免出现漏水复发、图像失真等问题，具体操作如下：

1. 钳子管漏水维修（核心：密封+更换）

• 部件更换：若钳子管内壁开裂、磨损严重，直接更换新的FI-16RBS专用钳子管；若仅为密封圈、O型圈老化、破损，更换配套密封圈（钳子管两端）及钳子口O型圈，更换时用牙签或小棉棒在密封圈表面涂抹少量医用级硅胶粘合剂，增强密封性。
• 安装固定：将新钳子管缓慢插入镜体通道，对准操作部、弯曲部的连接接口，拧紧固定螺丝，扣紧卡扣；在连接处涂抹少量医用级硅胶粘合剂，用热风枪（调温150℃）轻微加热，加速粘合剂凝固，确保连接处密封良好，无松动、无渗水；安装钳子口时，用尖嘴钳夹住钳子口旋转90度复位，装上固定卡片，用套筒拧紧卡环螺丝。
• 初步测试：安装完成后，用气密性测试仪再次加压检测，确认钳子管及连接处无漏水、漏气，达到设备出厂密封标准，避免后续使用时漏水渗入图像组件。

2. 图像模糊、像素损坏维修（核心：清洁+更换+校准）

• 光学系统处理：若镜头表面有污渍、划痕，用内镜专用镜头清洁液擦拭，轻微划痕可尝试用专用镜头修复液处理，严重划痕则更换光学透镜；若导光光纤断丝，更换专用导光光纤，用光功率计测试导光效果，确保亮度均匀。
• 图像传感器处理：若像素损坏是因传感器受潮、积灰，用无尘棉签蘸取少量酒精，轻轻擦拭传感器表面（禁止用力刮擦），烘干后重新安装；若像素损坏严重（黑块、斑点较多），直接更换同型号CCD/CMOS图像传感器，安装时对准排线接口，轻轻插入，拧紧固定螺丝，避免排线松动、虚焊，更换前需切断电源，不允许通电焊接试验，防止损坏新组件。
• 图像校准：将图像传感器、光学镜头装回后，连接FI-16RBS专用主机，启动图像校准仪，对成像画面进行校准，调整亮度、对比度、清晰度，确保图像无模糊、无畸变，像素显示正常，避免因安装偏差导致图像失真；校准过程中可参考图像修复技巧，调整色彩平衡、锐化参数，优化成像效果。

3. 整体组装

• 按拆解反顺序，依次装回光学镜头保护罩、导光接口、成像接口、钳子口接口、操作手柄，拧紧所有固定螺丝，确保各部件固定牢固，无松动；重点确认图像排线、导光光纤连接到位，无弯折、挤压。
• 组装完成后，用无尘布擦拭镜体表面，去除残留的粘合剂、污渍，确保镜体干净、无杂物；在钳子管内部、操作手柄关节处涂抹少量内窥镜专用润滑脂，确保器械插入顺畅，减少磨损。

五、维修后测试（关键：确保三大故障彻底解决、无安全隐患）

测试需全面覆盖密封性能、成像性能、机械性能，确保设备恢复正常使用，符合临床诊疗要求，所有测试项目需达标后方可投入使用，具体测试步骤如下：

1. 气密性测试（核心测试）：用气密性测试仪对镜体进行加压测试，持续加压30分钟，确保钳子管、镜体各连接处无漏水、漏气，密封性能达到设备标准，这是避免图像组件再次受潮、像素损坏的关键。
2. 成像性能测试：连接FI-16RBS专用主机与光源，启动成像系统，观察图像显示状态，确认图像清晰、无模糊、无畸变，像素无黑块、白块、彩色斑点；测试镜体旋转、弯曲时的成像稳定性，确保图像无卡顿、无异常；用光功率计测试导光亮度，确保亮度均匀，符合临床观察要求。
3. 机械性能测试：将专用器械插入钳子管，测试器械插入、抽出是否顺畅，无卡顿、无阻力；操控镜体进行全角度弯曲、旋转，确保镜体灵活，无卡顿、无异响，钳子管无松动、无移位。
4. 消毒测试：将镜体按临床规范进行消毒处理（与日常使用消毒流程一致，如内镜专用消毒液浸泡、高温高压消毒），消毒后再次检查密封性能、成像性能，确认无漏水复发、图像无异常，避免消毒液体侵入镜体内部。
5. 空载运行测试：将设备空载运行30分钟，观察各部件运行状态，确保无异常发热、无漏水、成像稳定，像素显示正常，各项性能符合临床使用标准。
