一、安全与工具准备

安全

•整机断电、拔脚踏、防静电手环

•马达内部为高速（数万转）精密件，严禁暴力敲打

•医用设备：维修后必须清洁+灭菌兼容+绝缘/耐压合格

工具（必备）

•内六角（T6/T8/T10）、精密十字/一字

•万用表（电阻/通断/绝缘）

•轴承拉拔器、微型压套、卡簧钳

•无尘布、异丙醇/无水酒精、压缩空气（≤0.2MPa）

•专用高温润滑脂（高速微型电机/轴承用）

•美敦力专用测试工装（如DT-100，有则优先）

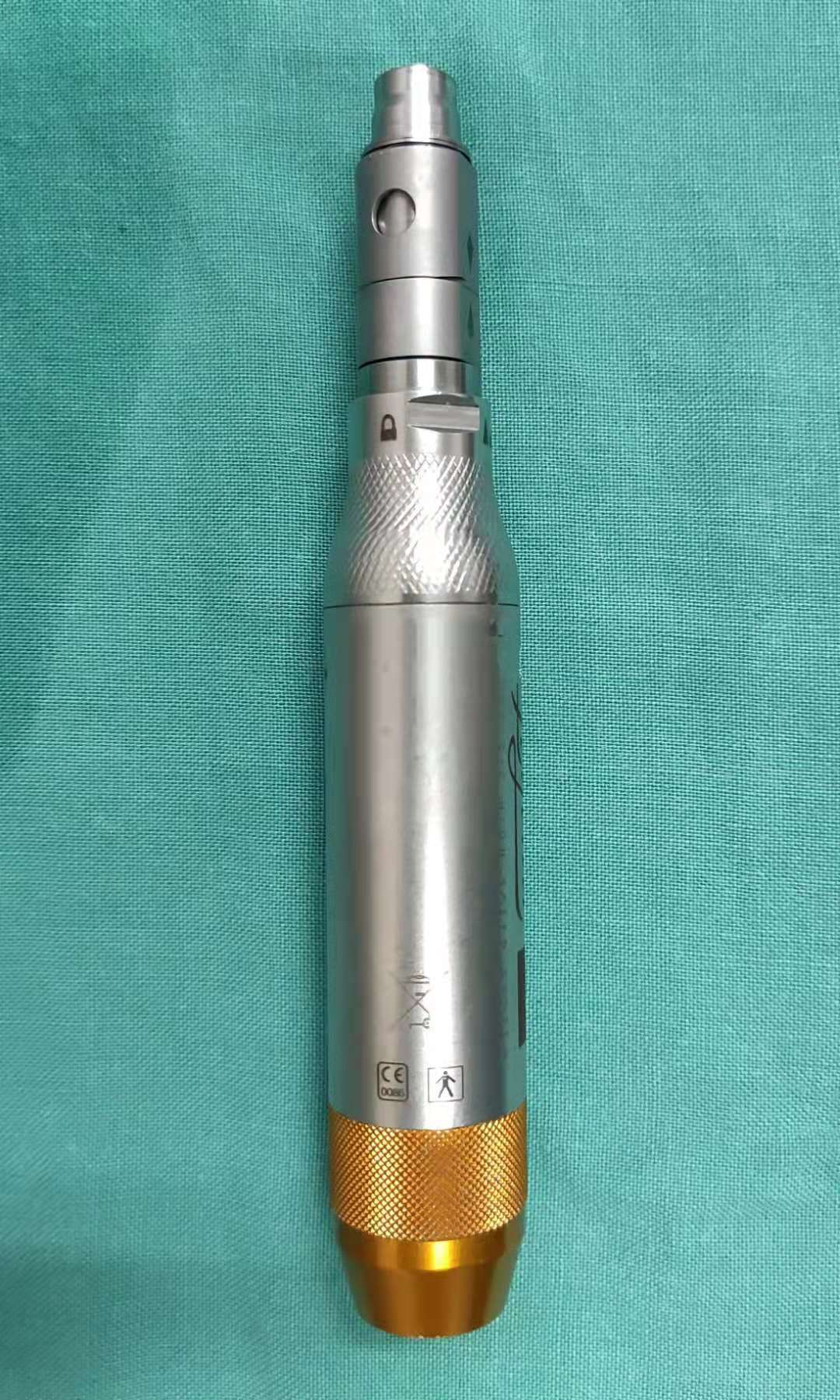

二、拆机步骤（IPC马达手柄）

1.拆卸手柄外壳拧后端尾盖螺丝，小心取出密封胶圈/防水圈（老化必换）顺着线向分离前后壳，记好线缆走向与卡扣位置

2.断开电机引线标记线序（红/黑/编码线），避免装反烧驱动拔插头/焊盘脱开，取出电机机芯总成

3.机芯拆解（核心）取出碳刷架：检查碳刷长度（＜8mm直接更换）、弹簧张力、刷盒磨损取出转子+轴承：前端：高速轴承（多为陶瓷球/不锈钢微型轴承）后端：轴承+换向器定子：线圈/磁钢，一般不易坏，重点查短路/绝缘下降

三、机芯损坏的常见原因与判定

1）轴承损坏（最常见，占60%+）

•进水/消毒水汽→锈蚀、卡滞、异响

•长期高速+润滑干→磨损、间隙变大、发热

•油封老化→二次进水，恶性循环

2）碳刷/换向器烧蚀

•碳刷耗尽、压力不足→接触不良、火花大、换向器烧黑/起槽

•过载/电压不稳→换向器片间短路、云母槽烧蚀

3）转子线圈短路/断路

•过热、受潮、绝缘老化→匝间短路、对地漏电

•表现：发烫、火花、主机过流保护

4）定子/驱动侧问题（少见）

•磁钢退磁、线圈短路

•主机驱动板（IGBT/驱动管）损坏→误判为马达机芯

四、维修方案（优先“换机芯总成”，其次“修轴承+碳刷”）

方案A：更换全新/原装拆机机芯总成（推荐，稳定性最高）

•直接替换同型号马达机芯（含转子+定子+轴承+碳刷架）

•优点：一次到位、一致性好、返修率低

•注意：线序、插头/焊点完全一致，绝缘测试合格再装机

方案B：机芯大修（换轴承+碳刷+清洁换向器，成本低）

1.轴承更换旧轴承：拉拔器取出，严禁硬撬轴颈新轴承：型号匹配（如603/604/623高速微型轴承）内圈涂少量高温润滑脂，垂直压入，避免倾斜检查：转动顺滑、无卡顿、无轴向窜动

2.碳刷更换型号匹配（兼容件）打磨接触面（800目），保证与换向器贴合面积≥90%弹簧张力一致，无卡滞、回弹顺畅

3.换向器清洁与修复酒精+无尘布擦除碳粉、油污轻微烧黑：细砂纸（1000–1500目）轻抛，保留圆柱度云母槽：清理积碳，不可下切过深严重起槽/片间短路：建议直接换转子

4.定子检查万用表：线圈对地绝缘≥20MΩ（500V摇表更佳）线圈间电阻：三相/两相平衡，差值＜5%磁钢：无碎裂、无明显退磁（有工装可测反电动势）

方案C：无法修复（线圈烧毁/转子断轴/定子短路）

•直接更换机芯总成或整手柄，不要勉强维修，否则易二次故障甚至术中风险

五、装配与校准（决定寿命）

1.清洁所有腔体/零件：无碳粉、金属屑、油污

2.轴承/齿轮润滑：少量、专用高速脂，过多反而积碳发热

3.密封件：老化必换，尾盖/接缝处可涂少量医用级密封胶

4.线缆整理：无挤压、无扭曲、无锐角弯折，避免反复折损

5.绝缘复测：整机对地绝缘≥10MΩ再上电

六、上电测试与验收（必须做，否则不能临床）

1.空载测试转速：低/中/高平稳，无跳变、无异常噪音温度：连续运行5min，外壳温升＜25℃电流：空载电流稳定，无持续上升

2.负载测试（模拟手术）装标准钻头，轻负载运行：转速不掉、无明显发热主机无报错、无过流保护

3.绝缘/安全高压/耐压测试（按医院设备科规范）线缆、接头无松动、无破损

4.最终记录维修日期、更换件型号、绝缘值、测试结果、保修期限（建议3–6个月）。
