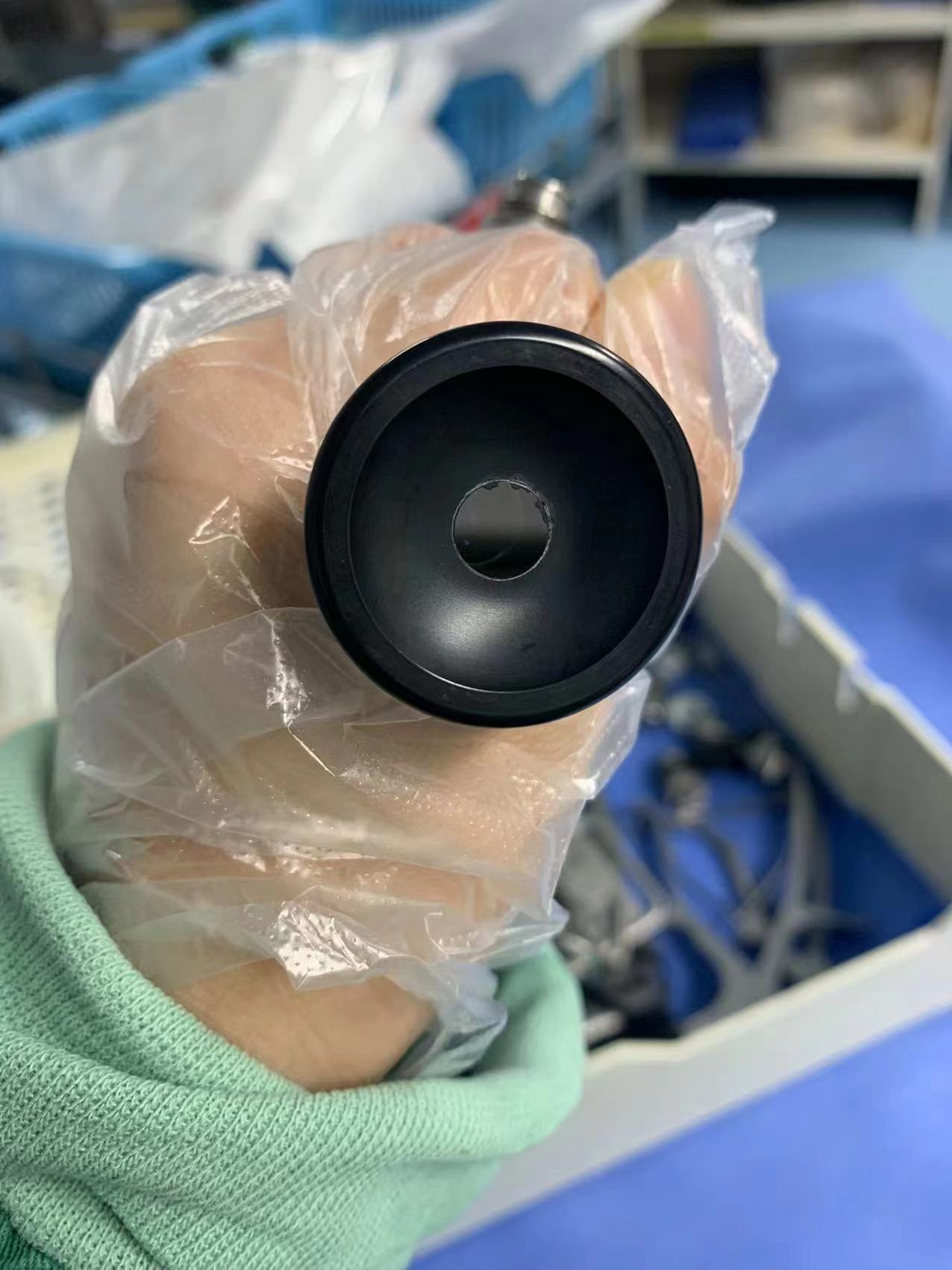

一、故障确认（26003BA）

• 现象：目镜镜片松动、晃动、边缘阴影 / 黑影、图像模糊、调焦不准
• 外观：目镜罩（橡胶 / 金属）无破损；外管无明显变形；光纤接口完好
• 轻摇镜体：有镜片晃动异响 → 确认目镜端镜片脱胶

二、拆解步骤（目镜端）

1. 加热脱胶（关键）

• 热风枪：120–140℃，距离 5–8cm，圆周均匀加热目镜金属外圈 3–5 分钟
• 判定：用铜制镊子轻拨目镜罩 / 外圈，可微动即停加热（过热会损伤内部胶层与镀膜）

2. 拆卸目镜罩与外圈

• 用铜制目镜圈 / 专用夹卡住目镜金属外圈，逆时针均匀用力旋松
• 取下目镜橡胶罩 → 旋出金属压圈 → 取出目镜镜片组（含保护玻璃 / 场镜）
• 全程：无冲击、无划痕、镜片不可落地

3. 清洁旧胶（核心）

• 镜片与金属座：无尘棉签 + 分析纯丙酮，多角度轻擦 3 遍，每遍换新棉签
• 严禁：刮擦镀膜、残留胶痕、指纹、油污
• 最终：胶合面无胶、无油、无尘、无水汽（显微镜检查）

三、复位与精密调校

1. 镜片复位

• 按原厂顺序装入：保护玻璃→场镜→隔圈→金属座
• 定位：光轴居中，无倾斜，间隙均匀

2. 光学对中（必须做）

• 用光学调整架固定镜体，接冷光源，看视场：视场圆正、无偏心、无切边调焦全程清晰、无散光、无重影光轴偏差＜5′（专业仪器检测）

四、精密点胶与固化

1. 上胶（薄而匀）

• 胶型：NOA61（UV 光学胶，医疗级，耐高温高压消毒）
• 用量：沿镜片外圈 3–4 点微量点胶，胶层厚度≤10μm，不可溢入通光区

2. UV 固化

• 波长：365nm；强度：30mW/cm²；时间：5 分钟
• 环境：无尘、避光、静置

五、组装与密封

1. 装回隔圈、金属压圈 → 均匀轻拧，避免镜片受力变形
2. 目镜橡胶罩复位 → 检查无松动、无翘边
3. 整镜气密性测试：0.3bar 保压≥30 秒，无泄漏（消毒安全）

六、最终检测（交付标准）

• 光学：全视场清晰、无黑影、无散光、调焦顺畅、30° 视角准确
• 机械：目镜无晃动、无松动、无异响
• 密封：高压蒸汽消毒（134℃）后复测气密性合格

七、常见误区（千万别踩）

• ❌ 用普通玻璃胶 / 502：不耐高温、易脱胶、损伤镀膜
• ❌ 加热温度过高：内部胶层熔化、光纤老化、镀膜脱落
• ❌ 胶量过多：溢胶遮挡通光、视场模糊、无法返工
• ❌ 不做气密性：消毒进水→内部发霉→报废
