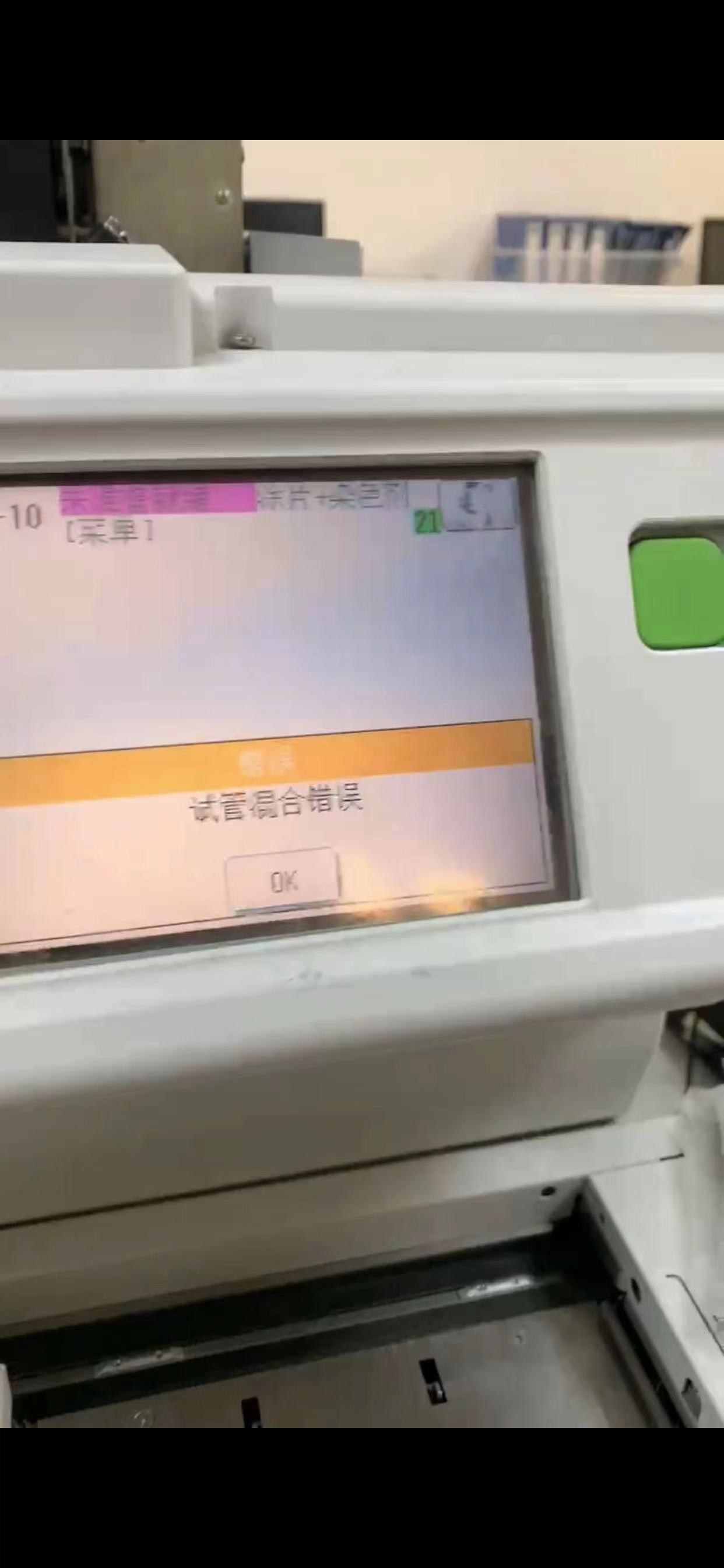

一、维修前安全准备

1.断电：关机→拔电源→等待5 分钟（电容放电）。

2.防护：戴手套、护目镜；避免染料 / 血渍接触皮肤。

3.工具：十字 / 一字螺丝刀、万用表（电压 / 通断）、无尘布、75% 酒精、棉签、镊子。

二、分步维修流程（由易到难）

1. 清洁（80% 故障可缓解）

•光学传感器（SNS01/02/06）：打开上盖 / 推片侧盖板，找到透明感应面。无尘布蘸 75% 酒精轻擦，严禁液体渗入传感器内部。重点清理：血渍、染料结晶、灰尘（易挡光致误报）。

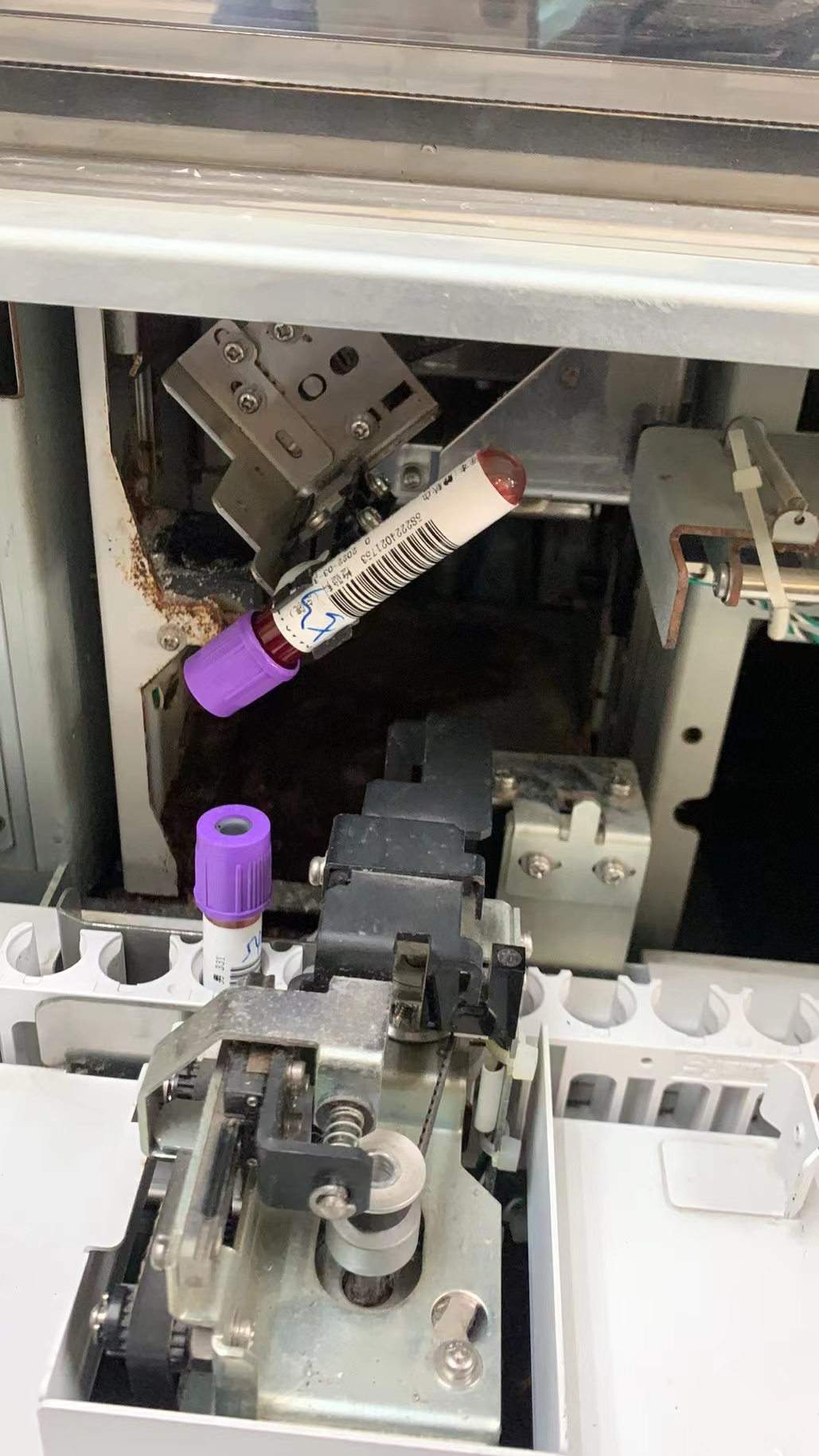

•位置 / 限位传感器（SNS03/05）：棉签擦感应槽 / 光耦缝隙，去除碎屑；检查弹片 / 挡片是否变形、松动。

2. 电路与信号检测（清洁无效时）

•测供电（DC 24V/5V）：传感器引脚：VCC（红）、GND（黑）、SIG（黄 / 绿）。万用表直流档：VCC→GND 应24V±10%；无电压查电源板 / 保险丝 / 接线端子松动。

•测信号（触发时）：NPN 型（常用）：常态 SIG→GND 为高电平（≈24V）；遮挡 / 到位时低电平（≈0V）。异常判断：供电正常、信号无变化→传感器损坏。信号时有时无→接线虚接 / 线缆破损（常见于活动关节处）。

•线路排查：检查线缆是否挤压、弯折、老化；端子是否氧化、烧蚀。重新压接 / 更换端子；破损线缆更换同规格屏蔽线（减少干扰）。

3. 传感器更换（确认损坏后）

1.拆旧：记好接线顺序（VCC/GND/SIG），拍照留存。拧固定螺丝，轻拔传感器（勿硬拽线缆）。

2.装新（同型号）：固定传感器，感应面与挡片 / 被测物间距 1–2mm（过近易撞、过远误检）。按标记接线，端子压接牢固、绝缘良好。

3.定位与校准（关键）：开机进维修模式（Service）→Sensor Calibration。推片原点（SNS03）：执行 “Home Search”，推片自动找原点；微调传感器位置，直到提示 “校准成功”。玻片位置（SNS01/02）：放标准玻片，执行 “Position Cal”，保存参数。

4. 联机验证

•关机重启，空运行 10 次推片 / 染色流程，无报错。

•做质控玻片，涂片均匀、染色正常，传感器无报警→修复完成。

三、常见故障速查表

四、预防维护（减少复发）

•每日：清洁推片玻璃与光学传感器表面。

•每周：检查传感器接线端子、线缆磨损；校准推片原点。

•每月：全面清洁传感器与传动部件；执行传感器精度校准。
