一、维修前安全与准备

（一）安全规范

1.全程断电：关闭设备电源、取出电池，断开所有外接导联、气管、SD卡，防止短路、触电与数据丢失。

2.防静电：佩戴防静电手环，操作台面铺防静电垫，保护内部电路板与精密元件。

3.医疗设备要求：维修区域保持洁净，修复后需做绝缘、密封与功能全检，符合医用设备使用标准。

（二）工具与耗材

•工具：十字/一字小螺丝刀、防静电镊子、25–35W恒温电烙铁、吸锡器、万用表（通断/电阻档）、塑料撬片、细砂纸（0000号）、热风枪（低温档）。

•耗材：无铅焊锡、助焊剂、医用无水酒精、无尘棉签、绝缘热缩管、医用密封胶、强力结构胶/AB胶、同规格透明软管、管卡/扎带、备用导联插座、SD卡弹片/弹簧。

二、分故障逐项维修（BI9800专用）

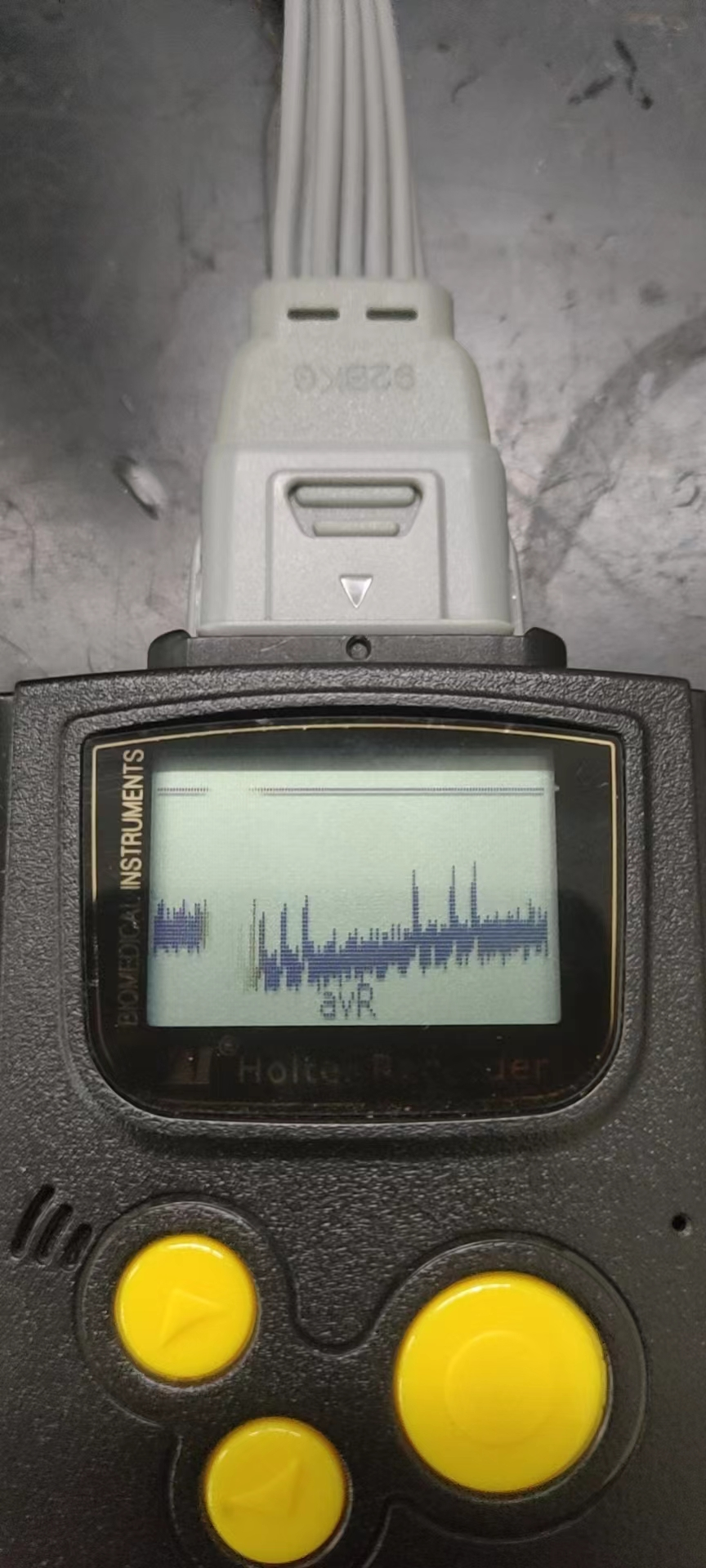

故障1：导联插座损坏（心电/血压导联共用接口）

故障现象

插座松动、针脚氧化/弯曲/断裂、插后接触不良、波形杂波、提示导联脱落。

维修步骤

1.拆解检查用塑料撬片小心拆开设备外壳，露出导联插座PCB板，观察针脚、焊点、塑料基座状态。

2.轻度故障（氧化、针脚微弯）氧化：无尘棉签蘸99.7%无水酒精反复擦拭针脚；氧化顽固处用0000号细砂纸轻磨，再酒精清洁除碎屑。针脚弯曲：防静电镊子缓慢矫正，禁止蛮力掰动，避免针脚齐根断裂。

3.中度故障（虚焊、脱焊）电烙铁调至320–350℃，补加少量助焊剂与焊锡，重新焊接松动焊点；用万用表通断档检测每一针脚导通性，确保无断路、无相邻针脚短路。

4.重度故障（基座开裂、针脚断裂、内部弹片损坏）必须更换同型号原厂导联插座：吸锡器清除旧插座焊孔残留焊锡，拆除固定卡扣/螺丝；新插座对位安装，逐脚焊接，焊点圆润无毛刺；焊接完成后，在插座根部点少量密封胶加固，防止插拔再次松动。

5.测试：装回外壳，连接导联线开机，自检波形正常、无导联脱落报错即为合格。

故障2：SD卡退卡不顺（卡滞、弹不出、回弹无力）

故障原因

内部弹簧疲劳、弹片变形、卡槽进灰/异物、卡槽卡扣磨损。

维修步骤

1.清洁除异物断电状态下，用干毛刷+酒精棉签清理SD卡槽内部灰尘、碎屑，检查是否有断卡碎片阻挡。

2.修复弹片与弹簧弹片变形：防静电镊子轻轻校正卡槽金属弹片角度，保证SD卡插入后贴合良好。弹簧乏力/卡滞：取出老化弹簧，更换同规格微型弹簧；安装后手动插拔SD卡数次，确认回弹顺畅。

3.卡扣修复若卡槽塑料卡扣磨损，可点少量结构胶加固；磨损严重则更换SD卡整套卡槽模块。

4.功能测试：反复插拔SD卡，确认插入锁定牢固、按下后自动弹出，读写数据正常。

故障3：透明软管连接漏气（动态血压气路）

故障现象

血压测量不准、充气不足、频繁报错、软管接头处有气流声。

维修步骤

1.定位漏点分段检查：软管两端接头、管身裂纹、老化脆化、接头密封圈脱落/破损。

2.接头漏气（最常见）拆除旧管，清理接头内壁残留胶渍、老化密封圈；更换同内径医用级透明软管，软管两端套入专用管卡；接头与软管结合处涂抹少量医用密封胶，插紧后用管卡锁紧，杜绝缝隙漏气。

3.管身漏气（裂纹、孔洞）短距离破损：裁剪破损段，用对接接头+密封胶重新连接；管身整体老化发黄、多处开裂，直接整管更换。

4.气密性测试：装机后启动血压测量，观察充气压力稳定、无泄压，无气流异响即为修复合格。

故障4：壳底公头处螺丝柱断裂（外壳固定柱破损，螺丝无法锁紧、外壳松动）

维修方案（分场景选择）

方案1：临时加固（断裂较轻、仅顶部破损）

1.清理螺丝柱断面灰尘、碎塑料，酒精清洁晾干。

2.调配AB结构胶/高强度快干胶，均匀涂抹在断裂面，对位拼接螺丝柱。

3.外部缠绕一层薄塑料片+加固胶，静置固化30分钟以上。

4.固化后试拧螺丝，确认可正常锁紧、无滑丝。

方案2：彻底修复（螺丝柱齐根断裂、底座开裂，推荐医疗设备长期使用）

1.钻孔加固：在断裂螺丝柱中心钻细小通孔，植入同长度金属铜柱/不锈钢螺杆（增强承重）。

2.填充固定：用结构胶+少量塑料碎屑填充螺丝柱底座缝隙，整体加固，防止二次断裂。

3.适配螺丝：更换短一号防滑螺丝，避免拧入过深再次撑裂柱体。

方案3：外壳更换（多柱断裂、壳体大面积开裂）

直接更换设备底壳，匹配原有接口、开孔，装配后所有螺丝锁紧牢固。

三、整机组装与综合测试（必做）

1.复位装配：按拆解逆顺序装回所有部件、外壳，逐一拧紧螺丝，整理内部线路、气管，避免挤压、弯折。

2.分步通电测试导联功能：连接心电/血压导联，开机自检，采集波形、测量血压，数据精准、无干扰、无报错。SD卡功能：插拔、读写、存储正常，退卡顺畅。气路密封：血压充气、保压、泄压全过程无漏气、无异响。外壳结构：所有螺丝锁紧，外壳无松动、晃动。

3.老化测试：连续待机/运行30分钟，复测所有功能，确认故障无复发。
