一、两款镜基础信息（便于定位故障部位）

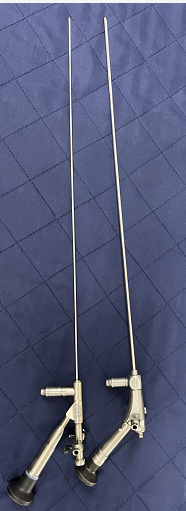

STORZ27001L

•规格：8Fr，工作长度43cm，视向角6°，5Fr工作通道，弯角目镜，可高温高压灭菌。

•易进水点位：前端物镜座、目镜组、操作手柄密封环、水阀接口、镜体分段胶封处。

WOLF8701.534

•规格：前端4.5Fr/鞘身6.5Fr，工作长度430mm，视角5°，超细纤维款，多用于儿科/狭窄输尿管。

•易进水点位：斜目镜密封、前端物镜胶圈、器械通道入口、镜身接缝。

二、故障核心原因（进水+图像模糊）

1.密封失效（根源）长期高温高压消毒、化学腐蚀、磕碰老化，导致物镜/目镜胶圈、镜体密封胶、O型圈开裂、脱胶，冲洗水/体液渗入镜腔内部。

2.光学部件受损（直接致模糊）

•物镜/目镜镜片起雾、结水渍、镀膜被腐蚀发白；

•内部传像束、导光束受潮、断丝、发霉，出现雾影、黑点、条纹；

•镜内残留水分无法排出，形成永久水雾，越使用模糊越严重。

1.附加隐患：进水后易造成内部金属件锈蚀、通道内壁起泡，后续会加重漏水与器械卡顿。

三、现场紧急处理（禁止自行拆机）

1.立即停机，断开光源、摄像系统，停止进水、进器械，避免水分进一步侵入光学组件。

2.外部处理：用无菌干纱布擦干镜身表面水分，严禁用酒精、消毒液浸泡/冲洗镜腔内部（会加速镀膜腐蚀）。

3.干燥静置：将镜体斜置（物镜端朝下），放置在无尘、通风、常温环境静置2~4小时，仅做表面自然干燥，不要烘烤、电吹风加热（高温会让光纤脆断、胶封融化）。

4.标识封存：张贴\\“进水故障、禁止使用”\\标签，单独存放，防止误用引发医疗风险。

四、分级维修方案（按故障轻重选择）

（一）轻度故障（仅表面起雾、轻微渗水，无霉点/断丝）

适用：进水时间短、仅目镜/物镜外侧水雾，镜体无明显渗漏。

1.专业拆检：拆解目镜组件、物镜端，拆解所有密封接口。

2.光学清洁：使用专用光学擦拭剂、无尘纸清洁镜片表面水渍、污渍，禁止普通纸巾、棉签。

3.密封重做：更换全套老化O型圈、密封胶，重新对物镜、目镜、镜身接缝做无菌密封打胶。

4.测漏测试：接入测漏仪，加压检测全镜体无渗漏。

5.光学调校：重新对焦、校正图像，确保视野清晰、无黑影。

（二）中度故障（内部进水、镜片镀膜发白、光纤少量断丝）

适用：镜内可见水雾、图像整体发蒙，物镜/目镜镀膜腐蚀，导光/传像光纤局部发黄。在轻度维修基础上增加：

1.内部腔体深度清洁+除湿，清除残留水分与腐蚀杂质。

2.更换受损物镜组/目镜组（镀膜腐蚀无法修复，只能更换）。

3.检测光纤：对断丝、发黄的导光束/传像束做局部更换或整束更换。

4.重新封装镜体，二次加压测漏，确保密封长效。

（三）重度故障（长期进水、镜管锈蚀、通道破损、光纤大面积断裂）

适用：图像严重模糊、大面积黑点/条纹，镜身漏水明显，器械通道磨损、镜管轻微变形。全镜大修：

1.拆解整支镜体，更换整根工作外管、器械通道管。

2.全套更换：物镜、目镜、传像束、导光束、所有密封件、水阀组件。

3.镜管校正、内壁除锈防腐处理。

4.光学系统整体组装、调校、对焦，完成高压渗漏测试、亮度测试、图像测试。

5.重新做高温高压消毒适配检测，恢复临床使用标准。

五、关键维修禁忌（避免二次报废）

1.❌禁止自行拆解镜体：输尿管镜光学结构精密，非专业工具拆解会直接扯断光纤、损坏镜片。

2.❌禁止加热烘干：电吹风、烤箱、高温柜会导致光纤脆断、密封胶融化脱落。

3.❌禁止用液体反复冲洗镜腔内部：会加重水渍、腐蚀光学镀膜。

4.❌禁止带水、带雾继续上机使用：水分会持续腐蚀光纤与金属结构，从小故障演变为整镜报废。

六、维修周期与验收标准

1.维修周期：小修2\3个工作日，中修3\5个工作日，大修5~10个工作日（含配件备货）。

2.验收标准：

•全镜加压测漏无渗水、无漏气；

•图像清晰、无雾影、无黑点、无条纹，对焦正常；

•导光亮度充足，器械通道插拔顺畅，水阀开关正常；

•可正常耐受高温高压灭菌。

七、后续预防保养

1.消毒规范：严格遵循内镜消毒流程，避免长时间浸泡，高温高压消毒控制频次与温度，减少胶圈老化。

2.使用检查：每次使用前做简易测漏，观察镜身、接口有无渗水，发现微漏立即停用。

3.术后保养：使用后及时清洗外部与通道，擦干水分，通风存放，不要密闭闷放。

4.定期巡检：每3~6个月做密封、光学、光纤专项检测，提前更换老化密封件。
