一、维修前准备（安全第一）

1.安全操作

•整机彻底断电，拔掉电源线，等待高压电容放电（≥3分钟），避免触电。

•佩戴防静电手环，操作台铺防静电垫，防止静电击穿电路板芯片。

2.工具与耗材

•基础工具：精密十字/一字螺丝刀、镊子、放大镜、吸锡器、恒温焊台（300~330℃）。

•检测工具：数字万用表（必备）。

•耗材：99%无水酒精、无尘棉签、细橡皮擦、焊锡丝、助焊剂、洗板水。

3.拆机步骤

1.卸下设备外壳固定螺丝，小心掀开上盖（注意内部排线/插线不要硬扯）。

2.找到按键小板，拔下按键板与主控板之间的排线/插头，完整取下按键电路板。

二、常见故障现象与快速判断

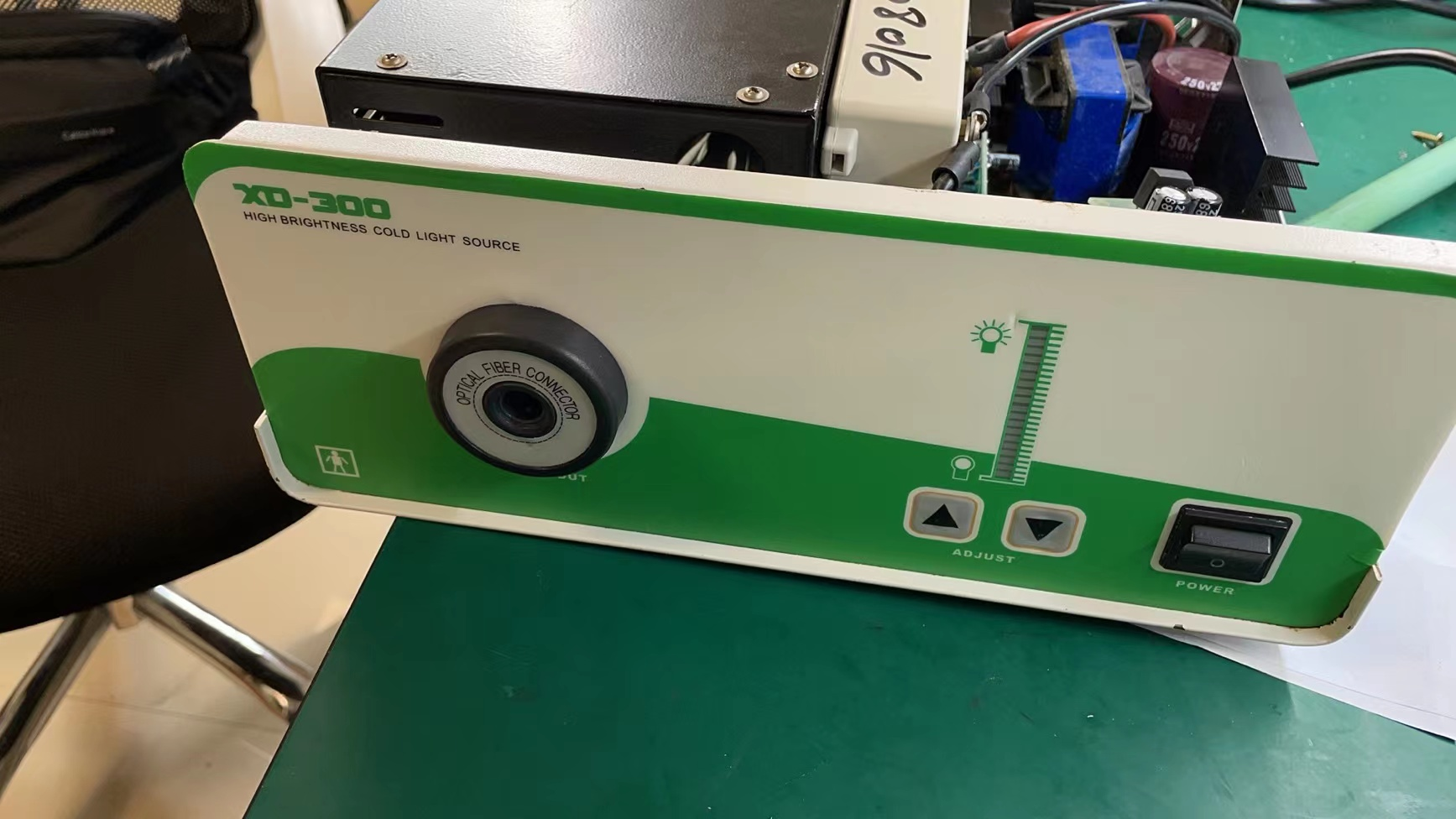

结合XD-300冷光源按键板结构，常见故障分4类，可先对应现象定位：

三、分步维修（由简到难）

第一步：外观&基础清洁（80%按键故障可解决）

1.目视检查：电路板有无发黑、烧痕、铜皮断裂、元件鼓包；按键硅胶有无开裂、变形。

2.触点清洁（核心步骤）拆开按键硅胶帽，露出金属弹片与PCB圆形触点。棉签蘸99%无水酒精，反复擦拭弹片、PCB触点、按键内部，清除灰尘、油污、氧化层。氧化严重：用1500目以上细砂纸或干净橡皮擦轻磨触点（力度极轻，勿磨掉镀层），再用酒精二次清洁。压缩空气吹净残留碎屑，静置晾干。

3.装回硅胶按键，手动按压测试回弹与手感。

第二步：焊点与虚焊检修（间歇失灵首选）

1.放大镜下逐颗检查按键引脚、排针、排线焊盘：重点看焊点发灰、起球、开裂、松香堆积，均为虚焊。

2.补焊操作：焊台温度300~320℃，少量助焊剂，对虚焊点点焊补锡，保证焊点圆润、完全浸润焊盘。

3.若焊盘脱焊（铜皮翘起）：不要强行拉扯，用细导线飞线连接元件引脚与就近线路，加固绝缘。

第三步：通断与电压检测（电路故障定位）

通电测试前先装好所有排线，全程单手操作、另一只手不碰金属。

1.按键通断测试（断电测量）万用表调至蜂鸣档，表笔接单个按键两个引脚。未按下：蜂鸣器不响（断开）；按下按键：蜂鸣器响（导通）。异常：始终通/始终断→按键开关本体损坏，直接更换同规格按键。

2.供电检测（通电测量）找到按键板供电引脚（常规为5V直流），万用表测对地电压。无电压/电压偏低：检查排线、主控板供电、限流电阻、保险。电压正常但按键无效：故障在按键本身、信号线路或主控芯片。

第四步：元件更换（硬件损坏最终方案）

1.更换按键开关拆除坏键：焊台加热引脚，配合吸锡器清理焊锡，取下旧按键。装新键：选用同尺寸、同脚位轻触开关，对位插紧，低温焊接，避免烫坏周边元件。

2.排线/插座修复排线断线：断线处剥线，对应线芯一一对接焊接，套热缩管绝缘。插座松动：补焊插座引脚，或直接更换同型号排线座。

第五步：整板清洗与防护

1.全部维修完成后，用洗板水刷洗电路板正反面，清除助焊剂、锡渣，防止漏电、短路。

2.晾干后装回设备，插好所有排线、插头，还原外壳。

四、整机测试与验收

1.通电开机，依次测试所有按键：开关机、调光、模式切换等功能，确认每键响应灵敏、回弹正常。

2.长时间空载运行10~15分钟，观察按键板有无发热、异味、按键复发故障。

3.带载（点亮冷光源）测试各项操作，功能全部正常即为维修完成。

五、维修注意事项&保养建议

1.焊接温度不要超过350℃，长时间高温会烫脱PCB焊盘、损坏周边元件。

2.禁止用水、劣质清洁剂清洗电路板，仅使用99%酒精/洗板水。

3.日常保养：避免液体、粉尘进入按键区；长期不用定期断电防尘，可大幅减少触点氧化。
