一、先做故障快速判定（不用拆机）

常见现象与定位

1.完全黑屏、指示灯不亮：优先查电池、整机供电、电源按键；排除后再查屏幕背光/排线。

2.黑屏但强光下有隐约图像：背光故障（LED灯条、背光驱动、供电）。

3.花屏、竖条、色块：排线松动/氧化、屏驱动板、液晶面板损坏。

4.屏幕闪烁、时亮时灭：排线接触不良、背光灯珠老化、供电不稳。

5.屏裂、漏液、黑斑：液晶面板物理损坏，只能换屏幕总成。

前置排查（必做）

•充满电池，重新安装，用酒精棉清洁电池触点，排除供电接触不良。

•长按电源键10秒强制重启；晃动屏幕转动关节，观察画面是否变化（判断排线）。

•外接显示器（如有接口），区分摄像头/主板故障还是液晶屏本体故障。

二、拆机准备（医用设备注意防静电、防液体）

工具

十字小螺丝刀、塑料撬片/撬棒、防静电手环、镊子、万用表、低温电烙铁（300℃）、酒精棉、无尘布。

安全提醒

•全程取下电池，防止短路烧主板。

•机身多为卡扣+螺丝结构，医用外壳较脆，严禁硬撬。

•内部有精密排线、摄像头组件，拆解轻拿轻放。

三、分步拆机（A10主机屏幕端）

1.拧下屏幕外壳固定小螺丝（多在转轴/底部）。

2.用塑料撬片沿屏幕边框缝隙缓慢划开卡扣，不要用力掰屏幕玻璃。

3.掀开上盖，即可看到：屏幕排线、背光板、屏驱动小板。

4.小心拔下屏幕排线插头（卡扣式：向上掀起卡扣再抽线），不要拉扯线芯。

5.分离屏幕总成与主机，单独检修屏幕。

四、分故障维修方案（由简到难）

故障1：排线问题（最常见，闪烁/花屏/时亮时灭）

•现象：转动屏幕角度故障变化；插头氧化、针脚虚焊。

•处理：用无尘布+95%酒精擦拭排线金手指，晾干后重新插紧、扣好卡扣。若排线根部弯折、断线：无法单独修线，更换屏幕总成。主板端排针虚焊：尖头烙铁300℃补焊，防止相邻引脚短路。

故障2：背光故障（黑屏、有暗像）

•现象：强光可见图像，屏幕本身不发光。

•处理：万用表测背光供电（一般5V/12V），无电压→查主板供电/背光驱动芯片。电压正常→LED灯条损坏：可更换同尺寸LED背光条（需拆液晶屏背光层，难度高、易进灰）。灯条老化严重、多次损坏：直接更换屏幕总成更稳妥。

故障3：屏幕花屏、白屏、固定线条

•排线重插无效→检测屏驱动板（小PCB）：查看电容有无鼓包、元件虚焊，更换损坏小元件。

•驱动板正常仍花屏/竖线：液晶面板损坏，维修意义不大，直接换屏。

故障4：屏幕碎裂、漏液、黑斑

•液晶层物理破损，无法修复，必须更换同型号屏幕总成。

故障5：整机有电、屏完全不亮（无任何图像）

1.排除排线、背光后，检测主板显示输出电路、主控芯片。

2.主板电容鼓包、供电芯片损坏：更换同规格电容/芯片。

3.主板维修难度大，建议联系医疗设备售后。

五、装机与测试（收尾必做）

1.排线插到位、卡扣扣紧，整理线材避免被外壳挤压。

2.合盖、拧紧螺丝，装回电池。

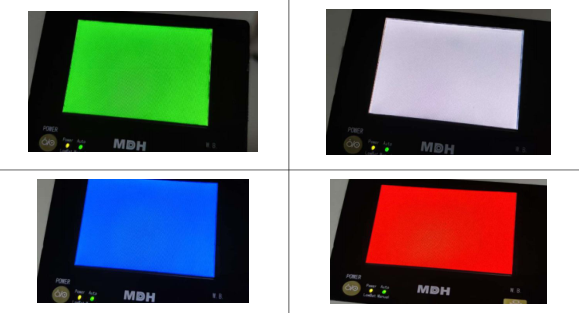

3.开机测试：全屏显示、转动屏幕多角度测试有无闪烁、花屏。

4.消毒：外壳用医用消毒湿巾擦拭，严禁液体流入缝隙。

六、日常防损建议（减少复发）

•转动屏幕不要过度用力、不要反复极限弯折（排线易断）。

•消毒时避免消毒液大量渗入转轴、缝隙。

•存放避免挤压、跌落，屏幕面不要重压。
