一、维修前安全与工具准备

（一）安全规范（医疗设备强制要求）

1.全程断电操作：拔掉适配器、取下内置电池，禁止带电拆板；电容放电后再触碰元件。

2.防静电：佩戴防静电手环、使用防静电垫，避免静电击穿MCU、存储芯片。

3.防腐蚀：若主板有电容漏液，戴手套用无水酒精清理电解液，漏液板严禁直接通电。

（二）必备工具与耗材

•基础：万用表、防静电螺丝刀、镊子、放大镜、吸锡器、恒温电烙铁（350℃以内）。

•进阶：热风枪（拆贴片/IC）、示波器（测晶振、驱动波形）、洗板水、助焊剂、同规格电容/保险丝/贴片元件。

•备件：同型号主板、电源适配器、排线、保险管（先确认规格）。

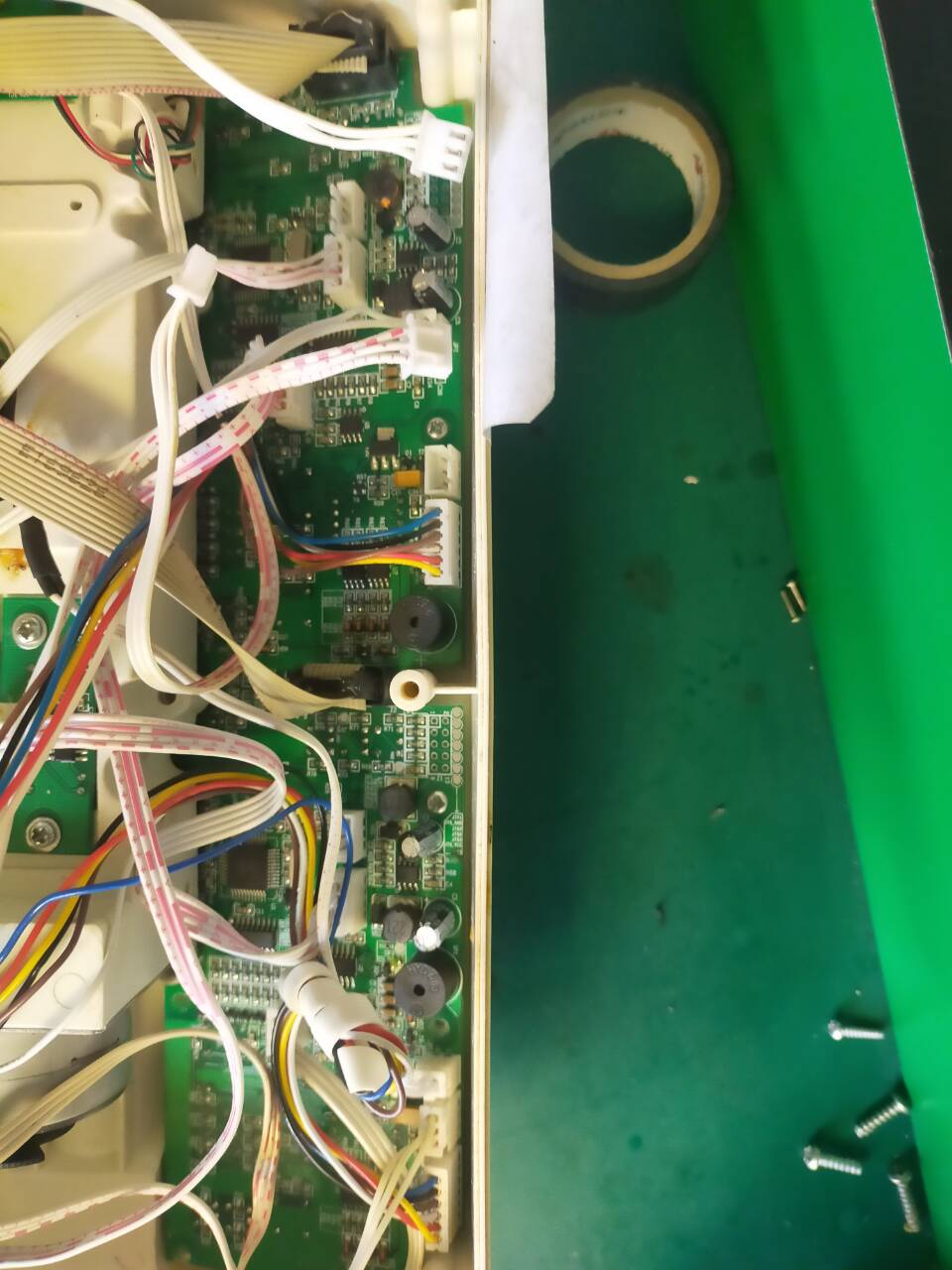

二、FA323主板结构与常见故障分区

主板核心模块（对应故障现象）

1.电源模块（输入滤波、稳压、DC-DC、电池充放电）故障：不开机、指示灯不亮、开机反复重启、电池无法充电。

2.主控与存储模块（双MPU、程序Flash、EEPROM）故障：开机自检报错、屏幕乱码、按键无响应、参数丢失。

3.显示/按键接口（LCD、触控/按键排线）故障：黑屏、花屏、按键失灵、按键串键。

4.电机驱动模块（双通道电机驱动、编码器采样）故障：泵不推注、流速不准、走速过快/过慢、运行异响。

5.传感器与报警电路（压力传感器、阻塞检测、限位检测）故障：无故阻塞报警、压力报警、限位异常。

三、分步维修流程（从简易到芯片级）

第一步：外观静态检查（断电，必做）

1.整体观察：PCB有无烧黑、鼓包、裂纹、铜箔脱落、进水/漏液痕迹。

2.元件重点排查：保险丝：查看板载保险管/贴片保险是否熔断（电源故障高发点）。电解电容：检查顶部鼓包、引脚漏液（老化会导致供电不稳、重启）。功率电阻、驱动IC：有无发黑、开裂、引脚虚焊。排线座、插针：有无松动、氧化、弯针（按键/黑屏多为此问题）。

3.静态阻值测量（万用表通断/电阻档）测电源输入端对地阻值：短路=后级严重故障，严禁通电。测各芯片供电脚对地阻值，对比正常板判断芯片击穿。

第二步：电源电路维修（不开机/重启优先修）

1.区分故障范围：外接适配器供电→测主板输入电压（标准值参考机身标签）。无电压：适配器损坏、电源线断线，先更换适配器测试。电压正常：故障在主板电源回路。

2.逐级排查电源链路输入保险→整流/滤波电容→稳压芯片（78XX/LDO）→DC-DC模块→各支路供电（MCU、驱动、显示）。

3.典型故障处理保险熔断：不要直接换保险通电，先排查后级短路（电容击穿、IC烧毁），排除短路再更换同规格保险。电容鼓包：整组更换同电压、同容量电解电容，避免新旧混用导致纹波超标。稳压芯片输出偏低/无输出：更换同型号LDO，测输出电压至标准值。

第三步：主控与程序故障维修（自检报错/乱码/参数丢失）

该机型采用双MPU架构，开机自检异常多为程序、晶振、存储芯片故障。

1.晶振检测：用示波器测主控晶振波形，无波形/波形畸变→更换同频率晶振+匹配电容。

2.存储芯片：参数丢失、开机复位，多为EEPROM/Flash虚焊或损坏；重新补焊，无效则更换芯片并重写原厂程序（医疗设备程序不可通用）。

3.MCU虚焊：大面积补焊主控芯片引脚（贴片IC易因震动虚焊）。

第四步：显示与按键电路维修（黑屏/按键失灵）

1.黑屏但指示灯亮：供电正常，故障在LCD排线、背光电路、显示驱动。重新插拔排线，清洁排针氧化层；排线破损直接更换同规格排线。测背光供电，无电压则检修背光驱动支路。

2.按键无响应/串键：检查按键排线、按键座虚焊，补焊触点。单个按键失灵：更换轻触按键；全部失灵：排查按键接口芯片或主控IO口。

第五步：电机驱动与流速故障维修（不推注/流速异常）

FA323为双通道，左右泵独立驱动，可左右通道对比测量快速定位故障。

1.开机空载测试：启动推注，听电机有无嗡鸣。无声音：驱动芯片无输出、电机供电断路。有声音但不走：齿轮卡死、编码器故障、限位传感器异常。

2.驱动电路检测：万用表测驱动IC输入供电、控制信号；示波器测输出驱动波形，无波形=驱动IC损坏，更换同型号驱动芯片。

3.流速不准：优先检查机械螺母松动（常见装机/震动问题），校准机械位置后，再检测编码器信号、重新做注射器规格校准（设备内置校准程序）。

第六步：传感器与报警电路维修（无故阻塞/压力报警）

1.压力/阻塞报警：检查压力传感器排线、传感器本体，清洁传感器触点；测传感器输出电压，数值异常则更换传感器，再校准压力阈值。

2.限位报警：检查限位光耦/微动开关，排查线路断线、触点氧化，更换损坏的开关元件。

第七步：通电试机与整机校准（维修收尾，医疗设备必做）

1.分步通电：先接空载电源，观察有无发烫、冒烟；确认正常再接电机、显示屏、按键。

2.功能全检：开机自检、双通道启停、流速设置、报警功能、电池充放电逐一测试。

3.精度校准：使用标准注射器，进入设备校准菜单，完成流速、注射器规格、压力校准（维修后精度必须达标，符合医用要求）。

4.板体清洁：用洗板水清理助焊剂、灰尘，烘干后装机；潮湿环境可对关键焊点涂三防漆防潮。

四、维修禁忌

1.严禁行为不排查短路直接更换保险通电，会扩大故障、烧毁整块主板。

2.随意代换主控、驱动芯片（医疗芯片多为定制，引脚 / 程序不通用）。

3.维修后不做精度校准，医用推注泵流速误差会引发医疗风险。

4.带电解液漏液的主板直接通电，会造成永久性腐蚀。
