一、设备基础信息

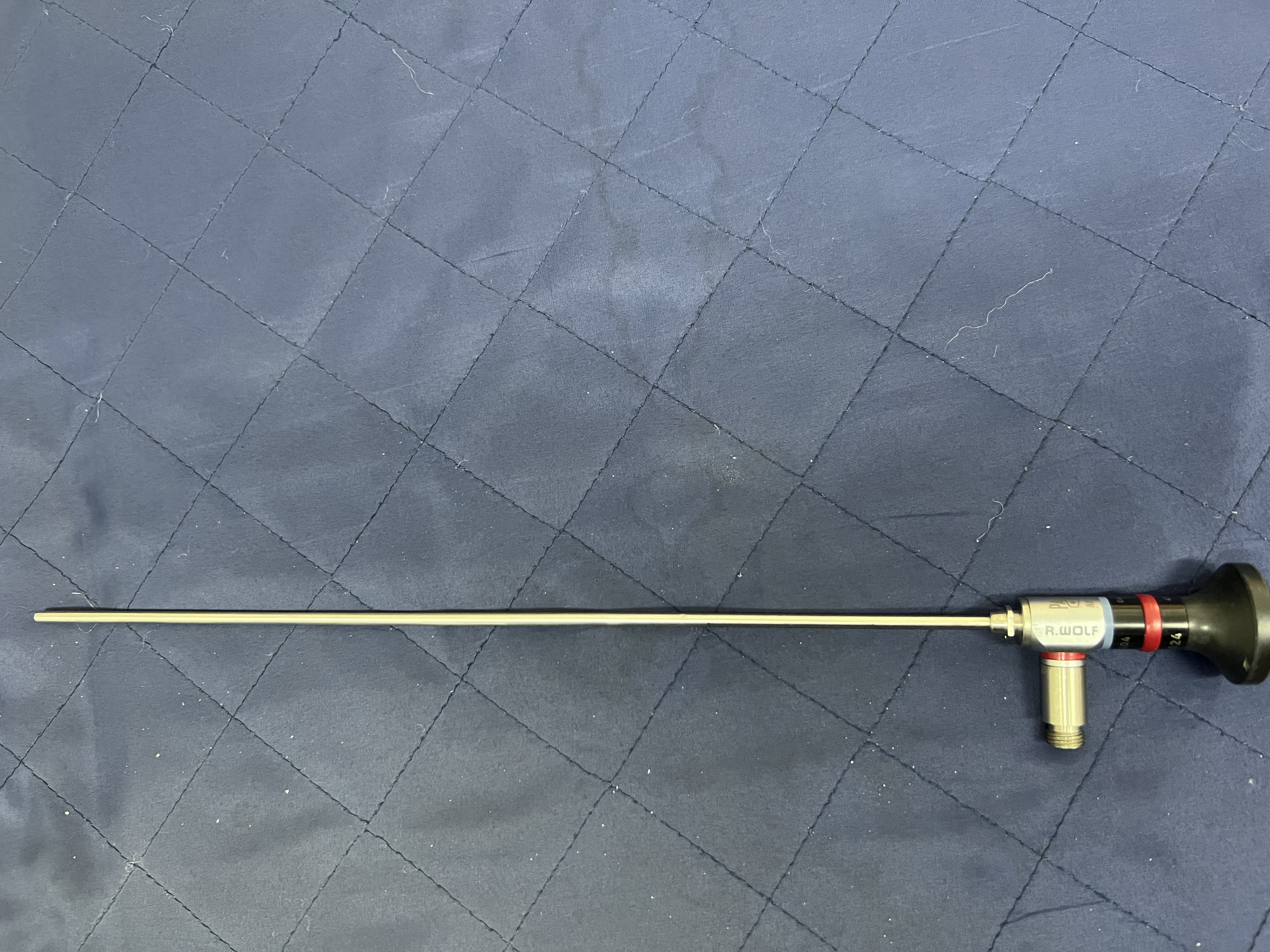

WOLF8650.404为4mm硬性尿道镜，采用柱状透镜光学结构，内置物镜组、传像束、照明光纤、目镜组，镜体为钛合金材质，支持高温高压消毒，成像依赖完整的内部光学通路。

二、故障原因定位（光学系统模糊）

结合该型号硬镜结构与临床故障规律，内部光学系统致模糊主要分为以下几类：

1.物镜端故障（最常见）前端保护镜片划伤、镀膜脱落、物镜组碎裂/脱胶；镜体密封失效进水、进体液，镜片腐蚀、内部结雾/积污。

2.中段光学通路故障内部柱状透镜移位、开裂；传像束断丝、松脱，光信号传输衰减，画面发灰、清晰度骤降。

3.目镜组故障目镜镜片污染、磨损、调焦机构松动，目视成像模糊、无法对焦。

4.辅助结构联动故障镜管轻微弯曲、内部固定胶老化，光学轴心偏移，出现重影、边缘模糊。

三、分步检修流程（专业维修操作）

（一）前期外部排查（区分内外故障）

1.清洁外部物镜、目镜表面：使用医用光学镜头纸+专用内镜清洁剂轻柔擦拭，禁止干擦、硬物触碰；排除外部污渍导致的假性模糊。

2.更换匹配导光束、摄像主机测试：排除光源亮度不足、摄像系统参数异常；观察画面是否伴随暗斑、黑点、黑影，判断内部镜片/光纤损坏。

3.密封初检：将镜体前端浸入洁净温水，观察有无气泡溢出，判断镜体密封是否破损、内部是否进水。

（二）拆解与精密检测（无尘环境操作）

该型号为精密硬镜，必须在光学无尘工作台使用专用拆镜工具拆解，避免二次损伤：

1.拆卸目镜组件：检查目镜镜片磨损、霉斑、脱胶，测试调焦阻尼是否正常。

2.分段拆解镜管：逐段检查柱状透镜组、传像束、照明光纤：镜片：查看划痕、裂纹、镀膜腐蚀、内部积灰/水渍；传像束：观察断丝比例，断丝＞15%会明显影响清晰度与亮度；光纤束：检查光纤脱落、磨损，判断照明均匀性。

3.物镜组专项检测：重点检查前端物镜镜片、密封胶圈、封装胶，进水镜体多伴随镜片腐蚀、胶层老化。

（三）分级维修方案

根据损坏程度分为\\清洁调校（小修）、部件更换（中修）、光学系统大修（全修）\\三类：

方案1：光学元件污染/轻微起雾（小修）

•对所有光学镜片、镜管内壁采用超声波清洗+高纯无水酒精漂洗，无尘烘干；

•重新调校光学轴心、目镜焦距，做防雾处理；

•更换老化密封胶圈，重新封装前端物镜，执行加压密封测试（无渗漏）。

•适用：仅内部积灰、轻微水雾，镜片无物理损伤。

方案2：镜片划伤、镀膜脱落、局部透镜移位（中修）

•更换受损物镜单片/目镜镜片，优先使用原厂匹配镜片；

•复位移位柱状透镜，重新点胶固定光学组件；

•全光路清洁、光轴校准、焦距调校；

•重做整镜密封，完成照度、分辨率、视场角检测，参数恢复至出厂标准≥95%。

方案3：物镜组碎裂、传像束大面积断丝、多段透镜损坏、镜管进水腐蚀（大修，该故障占比最高）

•整体更换物镜总成、传像束、老化照明光纤；

•检查镜管是否弯曲、变形，变形需同步更换镜管；

•全镜重新光学装配、多级光轴校正、视场与畸变调校；

•多层密封封装，执行高压渗漏、高低温防雾、成像分辨率全项检测。

四、关键维修标准（验收要求）

维修完成后需满足硬性内窥镜出厂指标：

1.成像：画面无划痕、黑点、重影、雾层，视场边缘圆整，无畸变；

2.光学参数：分辨率、照度不低于原厂95%，视场角/视向角误差≤±5%；

3.密封：加压测试无进水、无渗漏，温度变化后内部不结雾；

4.功能：目镜调焦顺畅，照明光斑均匀充满视场。

五、禁忌与日常防护（避免二次损坏）

1.严禁自行暴力拆解：该型号光学组件精密，非专业拆解极易导致透镜碎裂、传像束报废；

2.清洁禁忌：禁止使用碘伏、消毒液直接浸泡光学内腔，禁止钢丝刷、硬毛刷触碰镜片；

3.消毒规范：仅支持134℃高温高压、专用内镜熏蒸，避免腐蚀性消毒剂长期浸泡，防止密封胶、镜片镀膜老化；

4.存放：直立放置，避免挤压、弯折，减少震动导致光学元件移位。

六、维修周期与建议

1.常规清洁调校：1~3个工作日；

2.单一部件更换：3~7个工作日；

3.光学系统大修（换物镜、传像束、光纤）：7~14个工作日。
