一、故障核心分析（电磁阀+电脑板，区分关联故障）

（一）电磁阀常见故障及关联影响（S2316机型高频故障）

S2316牙科治疗机电磁阀主要控制气路（手机供气、气控阀）、水路（手机供水、漱口水）通断，故障多表现为动作失灵、泄漏，且易影响电脑板正常工作，核心原因如下：

线圈故障：电磁阀线圈短路、断路，或线圈老化，导致无法接收电脑板信号、无法产生磁力驱动阀芯动作，这是最常见故障，可通过万用表测量阻值判断（正常阻值约几十欧姆），若阻值趋近于零或无穷大，即为线圈故障；部分线圈阻值正常但仍无法动作，需通过通电测磁性进一步验证，无磁性则线圈损坏。

阀芯卡滞：气路/水路中的杂质（水垢、杂质颗粒）进入电磁阀内部，导致阀芯卡死、动作不畅，表现为供气/供水断断续续、无法关闭，或完全无动作；长期使用后阀芯密封件磨损，也会导致内泄漏、外泄漏问题，影响诊疗操作。

接线问题：电磁阀插头/插座接触不良、接线松动或接反（直流电磁阀需区分极性，交流电磁阀无需区分），导致电脑板信号无法正常传递，电磁阀无法正常启停；插头金属簧片损坏也会导致供电异常，引发故障。

关联隐患：电磁阀短路会导致电脑板输出端口烧毁，电磁阀长期卡滞会使电脑板持续输出控制信号，加剧电脑板元件损耗，最终引发电脑板故障，形成恶性循环。

（二）电脑板常见故障及关联影响（核心控制单元）

电脑板是S2316机型的“大脑”，负责接收操作面板指令、输出控制信号（控制电磁阀、电机等部件），故障多表现为整机或部分功能失灵，核心原因如下：

元件损坏：电脑板上的电容、电阻、三极管、芯片等元件烧毁、老化，多由电磁阀短路、电源电压不稳、设备进水导致，表现为操作面板无显示、按键失灵、无法输出控制信号，可通过外观检查（元件鼓包、发黑）及万用表、示波器检测确认故障点。

线路故障：电脑板线路虚焊、脱焊，或线路氧化、短路，导致信号传输中断，表现为部分功能失效（如仅高速手机无法供气，低速手机正常），需通过放大镜观察焊盘、线路，排查虚焊、氧化部位。

程序故障：电脑板控制程序丢失、错乱，导致设备无法正常启动、功能紊乱（如电磁阀无故启停），多由断电异常、程序升级失败导致，需重新刷写原厂程序恢复。

关联隐患：电脑板故障会导致所有依赖其控制的电磁阀无法正常工作，表现为整机供气、供水失灵，若不及时维修，可能导致电磁阀因长期无控制信号而卡滞、老化。

（三）故障快速区分方法（避免误修）

若所有电磁阀均无法动作，操作面板无显示、按键失灵 → 优先排查电脑板故障（电源、核心元件、程序）；

若部分电磁阀动作异常（如仅吸唾电磁阀失灵），其他功能正常 → 优先排查该电磁阀（线圈、阀芯、接线），同时检查电脑板对应输出端口信号；

若电磁阀动作紊乱（无故启停），操作面板显示正常 → 排查电脑板程序或输出信号，同时检查电磁阀是否存在漏电、短路。

二、维修步骤（先易后难，先电磁阀后电脑板）

（一）电磁阀维修（分检测、修复/更换、测试三步）

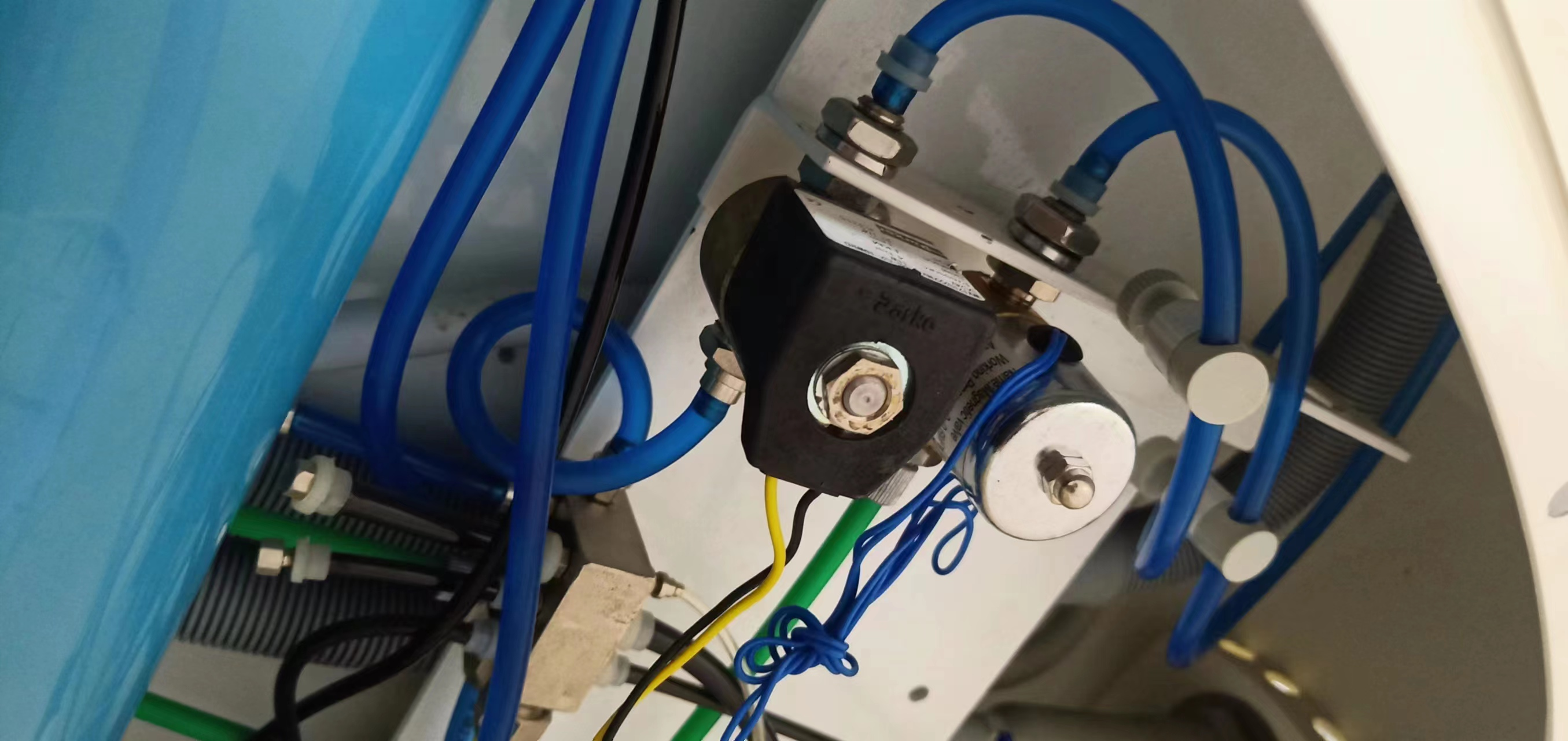

电磁阀定位与拆卸：找到S2316机型电磁阀安装位置（多集中在设备底部气路/水路集成区域），标记各电磁阀的接线位置（拍照留档，避免接反）；断开电磁阀接线插头，用扳手轻轻拧下电磁阀两端的气路/水路接口（注意释放残留压力，避免喷溅），取出电磁阀。

故障检测与判断：

线圈检测：用万用表测量电磁阀线圈阻值，若阻值趋近于零（短路）或无穷大（断路），直接更换线圈；若阻值正常（几十欧姆），将小螺丝刀放在线圈金属杆附近，通电后若无磁性，说明线圈损坏，需更换线圈；

阀芯检测：手动按压电磁阀阀芯，若阀芯卡死、无法回弹，或回弹不畅，拆解电磁阀，用无水乙醇清洗阀芯、阀腔，去除杂质、水垢，检查密封件是否磨损，磨损严重则更换密封垫；若阀芯破损，直接更换电磁阀；

接线检测：检查电磁阀插头、接线，若插头氧化、松动，用无水乙醇清洁插头，重新插拔并固定；若接线脱落、接反，重新接线（直流电磁阀区分正负极，交流电磁阀无需区分）。

修复与更换：

简单修复：线圈正常、阀芯卡滞的，清洗后涂抹少量润滑脂，重新组装，确保阀芯动作顺畅；接线松动的，重新固定并做好绝缘处理；

更换部件：线圈损坏、阀芯破损、密封件老化严重的，更换原厂同型号电磁阀（确保规格与气路/水路匹配，如DC24V适配供水电磁阀，AC220V适配供气电磁阀）；安装时，在接口处安装新密封垫，拧紧接口，避免泄漏。

电磁阀测试：重新连接接线插头，接通气源、水源（未接电源），用测漏仪检测电磁阀接口，无泄漏；接通电源，通过操作面板控制对应功能（如高速手机供气），观察电磁阀动作是否灵敏，供气/供水是否正常，无卡顿、泄漏现象，确认电磁阀维修合格。

（二）电脑板维修（分检测、修复/更换、程序校准三步）

电脑板拆卸：断开设备总电源，打开设备侧盖，找到电脑板（S2316机型主控板，通常固定在设备中部）；标记电脑板上所有接线的位置（拍照留档），逐一断开接线插头（注意轻拔，避免损坏插头）；用螺丝刀拧下电脑板固定螺丝，取出电脑板，放置在防静电垫上。

故障检测与判断：

外观检测：用放大镜观察电脑板，查看电容是否鼓包、漏液，电阻、三极管是否发黑、烧毁，焊盘是否虚焊、脱焊，线路是否氧化、断裂，初步定位故障点；

仪器检测：用万用表测量电脑板电源输入端口（确保电压正常，通常为AC220V或DC24V），检测核心芯片、输出端口的信号，用示波器观察信号波形，判断是否存在元件损坏、信号异常；若电脑板无电源输入、无信号输出，大概率为电源模块或核心芯片损坏；

程序检测：若电脑板外观无明显损坏，操作面板显示正常但功能紊乱，判断为程序故障，需重新刷写原厂程序。

修复与更换：

元件级修复：若仅为单个电容、电阻、三极管损坏，用热风枪拆卸损坏元件，焊接同规格新元件（做好防静电处理，确保焊点牢固、无虚焊）；焊盘虚焊的，重新补焊，清理焊锡残留；

电脑板更换：若核心芯片损坏、线路大面积氧化短路，或修复后仍无法正常工作，更换原厂S2316专用电脑板；安装时，在电脑板与安装座之间涂抹导热硅脂，确保散热良好，固定螺丝拧紧，避免松动。

程序校准：更换电脑板或程序紊乱时，连接电脑板与专用编程设备，刷写S2316原厂控制程序，刷写完成后，重启设备，初始化参数（如供气压力、供水流量），确保程序正常运行。

电脑板测试：重新连接所有接线插头（对照标记，避免接错），接通电源，启动设备，观察操作面板显示是否正常，按键是否灵敏；测试各功能（高速/低速手机供气供水、吸唾、漱口水），确认电脑板能正常输出控制信号，电磁阀动作协调，无异常报错。

（三）关联故障处理（电磁阀与电脑板联动测试）

若电磁阀短路导致电脑板输出端口烧毁：先更换损坏的电磁阀，再修复电脑板输出端口（补焊或更换端口元件），避免再次短路；

若电脑板程序紊乱导致电磁阀动作异常：刷写程序后，重新测试所有电磁阀动作，调整控制参数，确保电脑板与电磁阀联动正常；

所有维修完成后，重新梳理接线，确保无松动、接反，做好绝缘处理，关闭设备侧盖。

三、维修后验证（必须执行，保障临床使用安全）

气路/水路测试：接通气源、水源，用测漏仪全面检测电磁阀接口、气路/水路管路，持续30分钟，无泄漏；测试各功能供气/供水压力、流量，符合S2316机型标准（高速手机供气压力0.4-0.6MPa，供水流量适中）。

电气性能测试：用万用表检测电脑板电源、输出信号，确保电压稳定、信号正常；测试操作面板所有按键，功能灵敏，无卡顿、失灵；设备连续运行1小时，电脑板无发热、报错，电磁阀动作稳定。

临床功能验证：模拟牙科诊疗操作，测试高速/低速手机供气供水、吸唾、漱口水等功能，动作协调、响应迅速；测试设备应急停机功能，确保异常情况下能快速断电、断气、断水。

清洁与整理：用无纤维软布蘸取无水乙醇，擦拭设备内部及电脑板、电磁阀表面，去除灰尘、污渍；整理接线，固定牢固，做好标识，便于后续维护。

四、常见维修异常及处理（即时响应）
