一、钬激光晶体更换（80W/100W）

适用型号

PowerSuite 80W / 100W、VersaPulse 100W（4 腔结构，单腔约 30W）

更换步骤

1.关机、断电、放电，拆卸激光腔外罩。

2.标记4 路腔体位置与线缆 / 水路接头，避免混装。

3.依次断开：高压接头、冷却水管、测温线、泵浦光光纤。

4.取出旧晶体腔（Ho:YAG 晶体 + 泵浦腔组件），记录腔长与垫片厚度。

5.装入同规格新晶体腔（科医人原厂或兼容高损伤阈值晶体），保证冷却水腔密封无渗漏。

6.按标记复原：水路→测温线→泵浦光纤→高压接头。

7.通水检漏：水路压力 0.3–0.5MPa，保压 15 分钟无渗漏。

二、HR 反射镜（高反镜）更换

位置

激光腔后端1064nm/2100nm 高反镜（HR）、光路转折反射镜

更换步骤

1.断电、放电，打开光路舱盖板。

2.用无尘氮气吹扫镜座与周围灰尘，避免拆装时落尘。

3.用专用镜座扳手松开旧 HR 镜，拿取边缘，禁止触碰镀膜面。

4.清洁新 HR 镜：无尘擦镜纸 + 异丙醇单向轻擦，氮气吹干。

5.装入新 HR 镜，轻拧固定螺丝（均匀受力，防止镜片变形）。

6.先粗调：使反射光大致指向光路中心；后续进入光路校准精调。

三、功率检测（关键验收项）

工具

200W 级热释电激光功率计（2100nm 校准）、测试光纤（550μm）

检测步骤

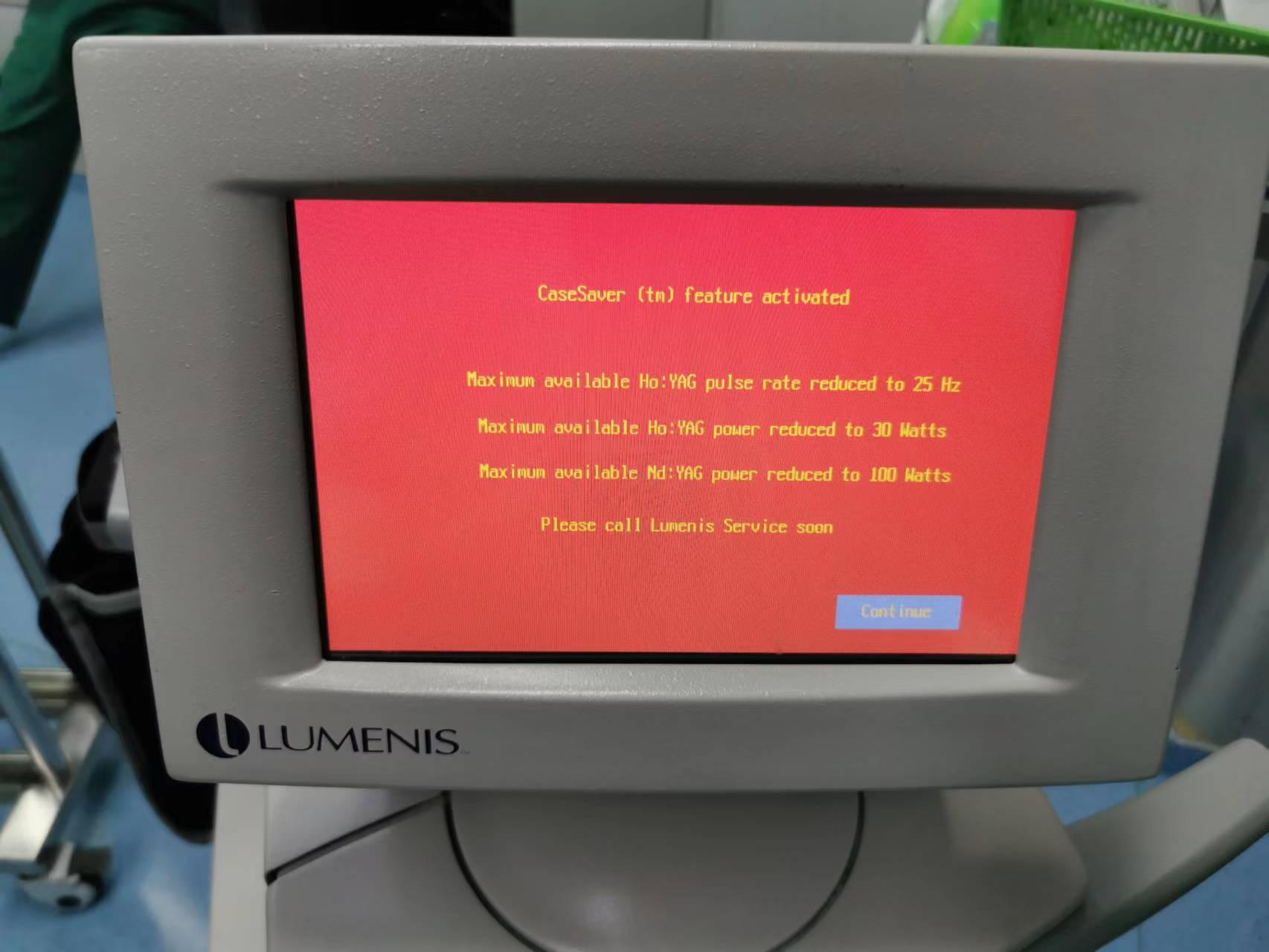

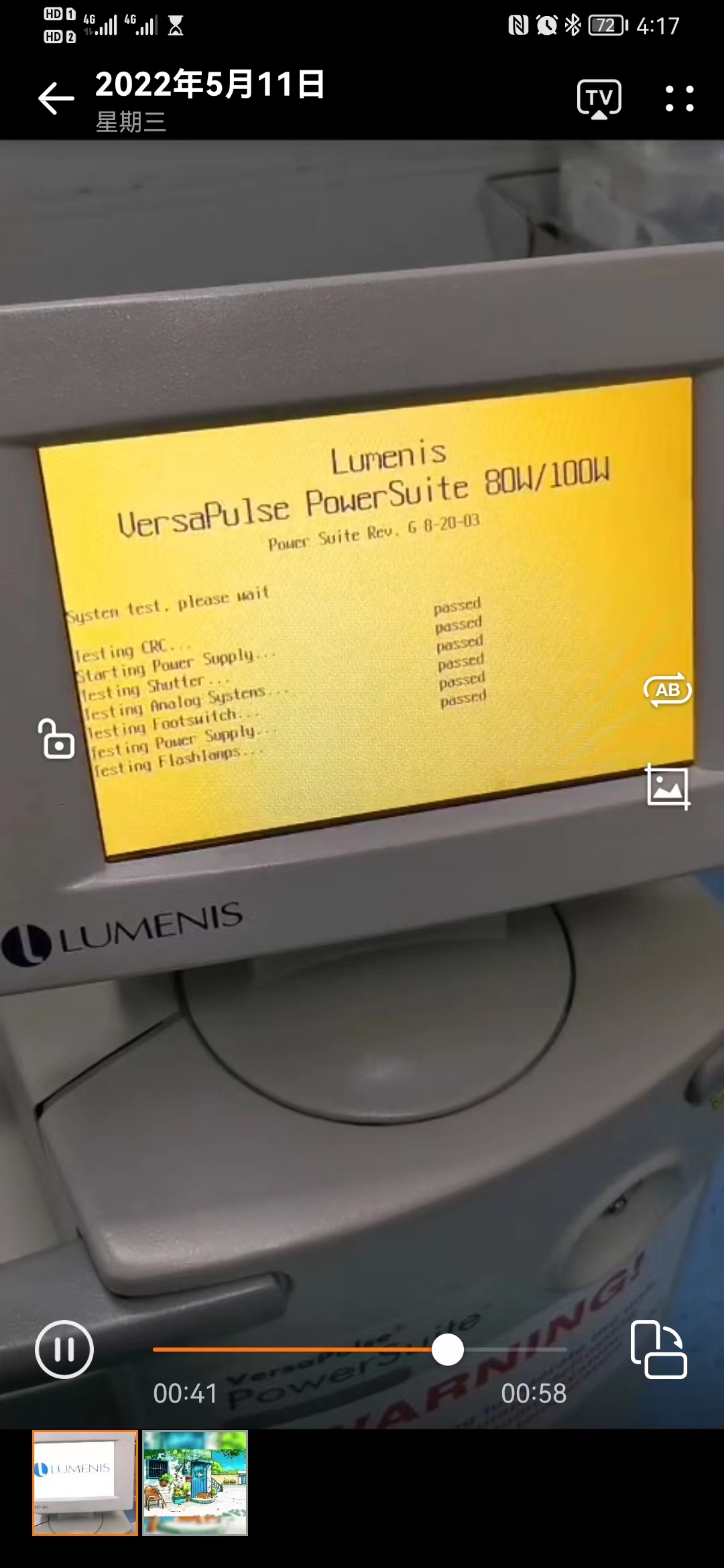

1.开机预热 15 分钟，进入Service 维修模式（SW2 拨至 Service）。

2.参数设定：1.3Hz、30W，单腔 / 多腔依次测试。

3.功率计探头垂直对准出光口，光斑全覆盖，读取稳定值：80W 机：满功率≥80W，单腔≥20W100W 机：满功率≥100W，单腔≥25W

4.能量检测：单脉冲能量0.22±0.05J（1.3Hz/30W）。

5.功率稳定性：连续出光 10 分钟，波动≤±5% 为合格。

四、耦合调试（光纤耦合）

目的

激光束精准耦合进光纤芯（200μm/550μm），无烧光纤、无漏光

步骤

1.安装550μm 测试光纤，端面清洁无划痕。

2.维修模式下，低功率（10W）、1Hz点射，观察光纤端面光斑：正常：中心圆斑、无边缘杂光异常：偏芯、椭圆、边缘漏光→调耦合镜

3.微调X/Y 耦合调节架（每次 0.1mm），直至：光斑居中、圆度好功率计读数最大且稳定

4.逐步提升功率至满功率，复测耦合效率≥95%，无打火、无异味。

五、光路校准（4 路光路统一）

工具

光纤测试镜、光斑观察纸、准直仪

步骤

1.4 路腔体分别出光（30W/1.3Hz），逐路校准：调节HR 反射镜、转折镜、聚焦镜，使光斑在聚焦面最小、最圆、居中。

2.光斑检查：用测试光纤打在漆面上，正常为圆形凹痕、边缘清晰。

3.4 路光路一致性：光斑重合、功率偏差≤5%。

4.校准后锁紧所有镜座螺丝，复测功率与光斑稳定性。

六、更换滤芯（冷却系统）

滤芯规格（科医人原厂）

•杂质滤芯（10μm）

•去离子滤芯（混床树脂）

更换步骤

1.关机、断电，打开机器侧盖，放净冷却水（底部放水阀）。

2.拆卸旧滤芯（杂质→去离子），记录安装方向。

3.新滤芯：去离子水冲洗 5 分钟，去除保护液与粉尘。

4.按方向装入新滤芯，手拧到位（勿过紧），密封圈完好无渗漏。

5.复位放水阀，准备水路清洗与注水。

七、水路清洗（冷却系统深度维护）

周期

建议每 6 个月一次；水质差、结垢、功率下降时提前做

步骤

1.放净旧水，拆卸水箱、水管、Y 型过滤器。

2.清洗：水箱：中性清洗剂刷洗→去离子水冲净→无残留、无滑腻感。管路：去离子水循环冲洗 3 次，每次 5 分钟，排尽杂质。过滤器：超声波清洗或高压冲洗，滤网无堵塞。

3.装回水箱、管路、过滤器，加入新鲜去离子水至标准液位。

4.开机水循环 10 分钟，排气泡，检查：水温：25–30℃压力：0.3–0.5MPa无渗漏、无异常噪音。

八、整机联调与验收

1.4 路腔体全开，满功率（80W/100W）连续运行 30 分钟：功率稳定、无报错、无烧光纤水温、水压正常

2.临床模拟：接手术光纤，测试碎石 / 切割效果，无异常。

3.记录数据：功率、能量、水温、水压、滤芯更换日期，建立维护档案。

九、常见故障速查

•功率上不去：晶体老化、HR 镜污染 / 损伤、光路偏移、滤芯堵塞、水路结垢。

•烧光纤：耦合偏移、光路偏芯、聚焦镜污染、光纤端面不洁。

•水温高 / 报警：水路堵塞、滤芯过期、水箱脏、水泵故障。
