一、模块原理与结构

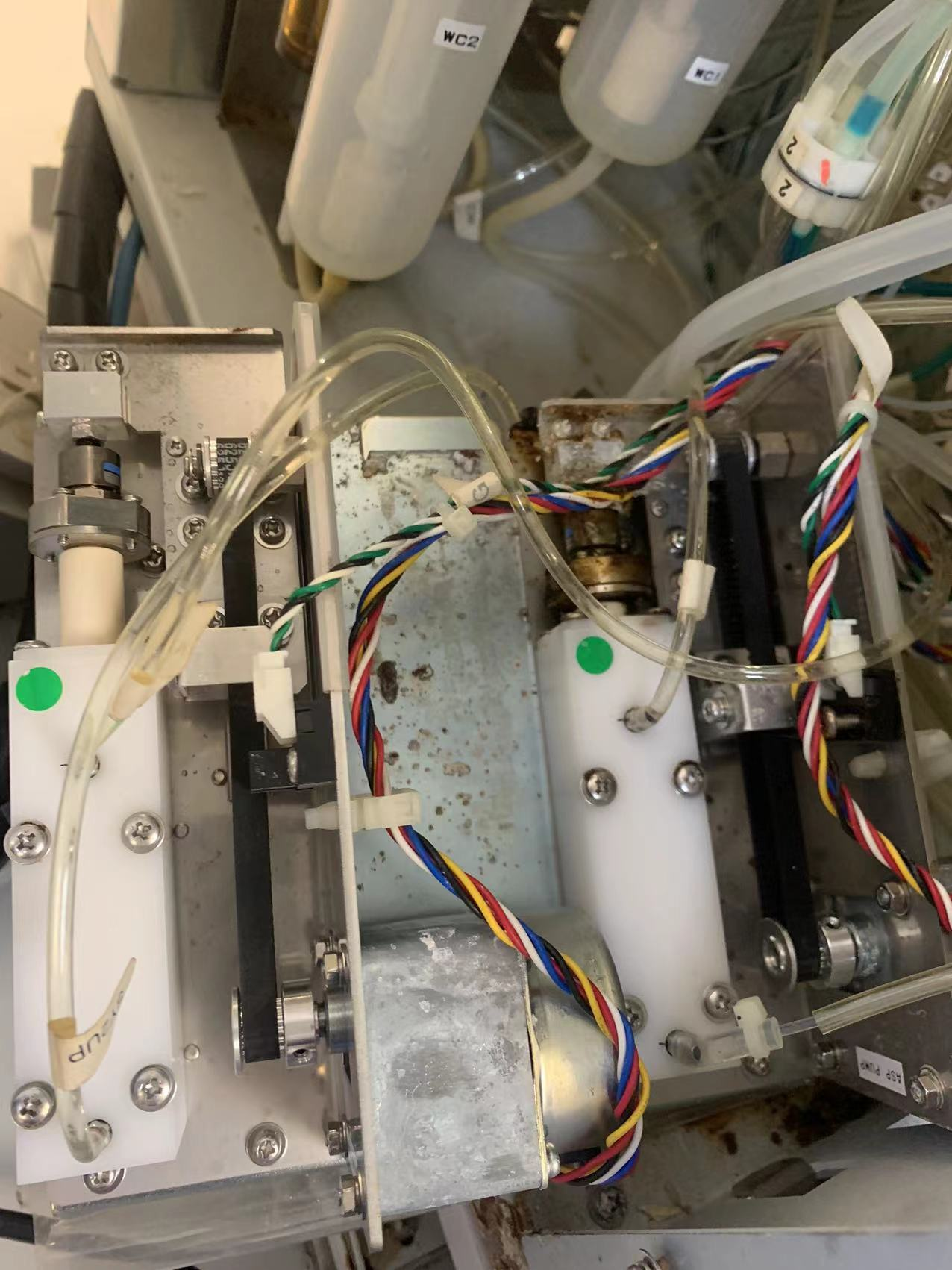

UF-1000i充气泵为隔膜式正负压两用泵，核心组成：

•驱动电机（DC24V）

•隔膜泵头（含进/出气单向阀）

•压力传感器（监测±0.05MPa）

•驱动电路板（含过流/过热保护）

•连接管路（硅胶管+快速接头）

•密封圈（O型圈，易损件）

•功能：为鞘流注射器、全尿泵、废液排放提供稳定正压/负压，保证样本、试剂的精准输送。

二、常见故障与报警

1.负压错误(-0.05MPa)：压力达不到设定值，多为密封圈老化、管路漏气、泵膜破损、传感器漂移。

2.充气泵动作次数超限：IPU计数达6万次以上，需清零计数+更换易损件。

3.泵不启动：DC24V供电缺失、电机烧毁、驱动板保险丝熔断、控制信号异常。

4.泵异响/噪音大：隔膜磨损、轴承缺油、固定螺丝松动、管路共振。

5.漏气/压力不稳：O型圈老化、接头松动、泵体裂纹、单向阀失效。

三、维修前准备

1.安全规范

•关机并断开AC220V电源，等待5分钟（电容放电）。

•佩戴防静电手环，防止静电损坏电路板。

•准备无尘手套、镊子、防静电袋。

2.工具与备件

•工具：万用表（测电压/电阻）、内六角套装、十字/一字螺丝刀、尖嘴钳、小型扳手、超声波清洗机、无尘布、异丙醇。

•备件：原装充气泵总成（3051-0471-1）、O型圈（343-2462-5）、硅胶管、快速接头、电机、驱动板。

四、拆机步骤（实操）

1.移除仪器右侧面板（4颗M3螺丝），露出气动模块区。

2.找到充气泵模块（位于仪器中下部，连接2根硅胶管+1个插头）。

3.断电状态下，拔下DC24V电源插头与压力传感器信号插头。

4.用尖嘴钳捏住快速接头，轻轻拔出进/出气管路（做好标记，避免装反）。

5.拧下泵体2颗固定螺丝，取出整个充气泵模块。

五、故障检测与维修

（一）电气检测（万用表）

1.供电检测：开机测插头DC24V±10%，无电压查电源板保险丝、线路。

2.电机检测：断电测电机绕组电阻约50–100Ω，\\0Ω（短路）/∞（断路）\\需换电机。

3.驱动板检测：测保险丝（5A）、继电器、MOS管，损坏则换驱动板。

4.传感器检测：测信号电压0.5–4.5V，压力变化时电压应线性波动，否则校准或换传感器。

（二）机械与气路检修

1.泵膜与单向阀拆解泵头（4颗螺丝），检查隔膜是否破损/老化、单向阀是否变形/堵塞。用异丙醇+超声波清洗10分钟，无尘布擦干；破损则换原装泵膜总成。

2.密封圈（O型圈）重点：泵头与阀体、管路接头、传感器接口处O型圈。老化/硬化/裂纹→全部更换新O型圈（涂抹少量硅脂，防粘连）。

3.管路与接头检查硅胶管裂纹/硬化/漏液，破损则更换（内径φ4/φ6）。快速接头松动/卡簧失效→重新卡紧或更换接头。

（三）计数清零（解决“动作次数超限”）

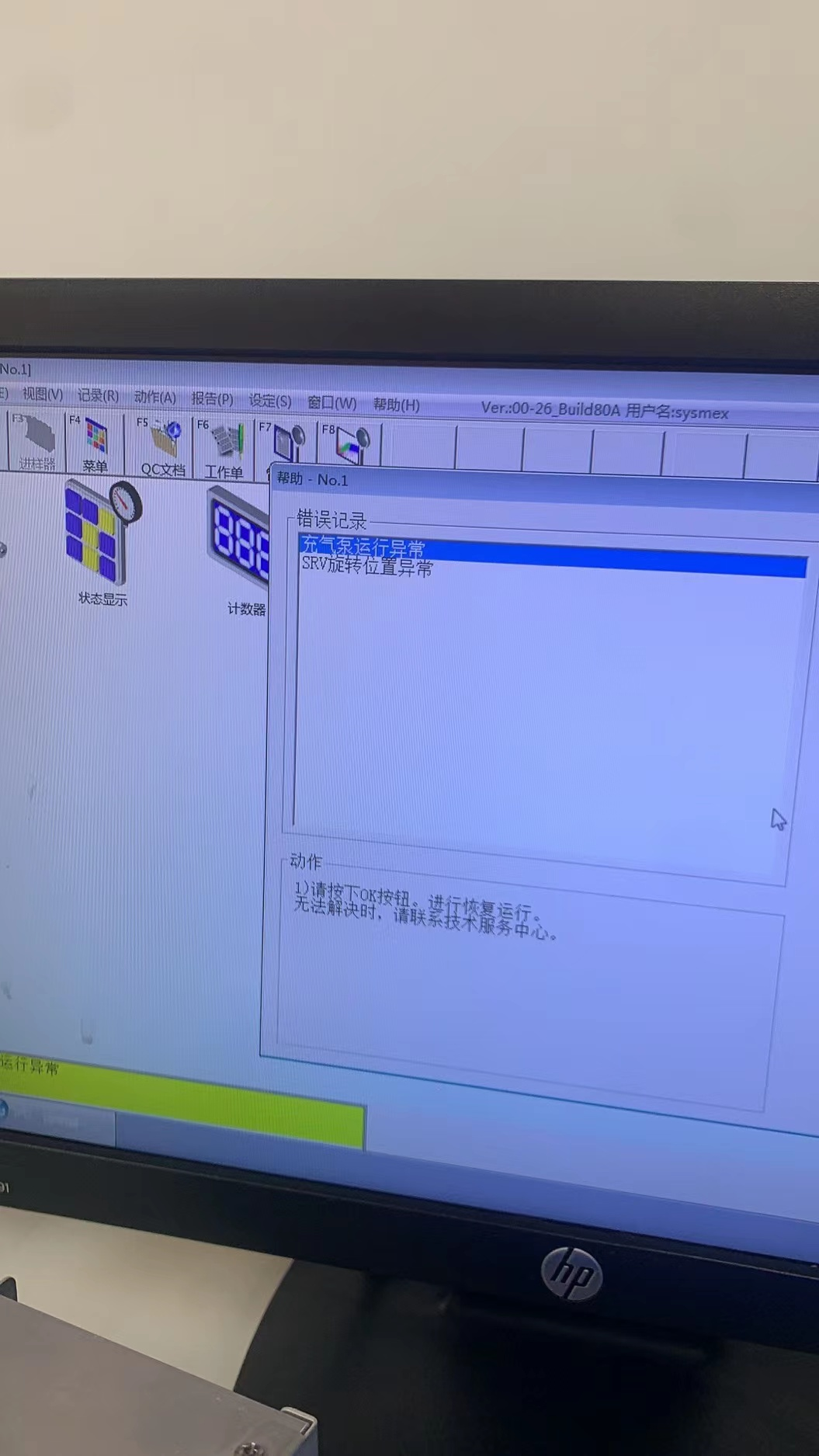

1.开机进入IPU维护模式（用户名/密码：sysmex）。

2.进入计数器（Counter）→找到充气泵（AirPump）。

3.选择清零（Reset），确认后重启仪器，报警消除。

六、组装与安装

1.按拆机反向顺序组装，O型圈到位、螺丝均匀拧紧（扭矩0.8–1.0N・m）。

2.管路按标记对接，快速接头插到底并听到“咔哒”声。

3.插头对准防呆口插紧，避免虚接/反接。

4.固定泵体，避免与机架直接接触（可加橡胶垫减震降噪）。

七、校准与测试（关键步骤）

1.压力校准进入IPU→维护（Maintenance）→压力校准（PressureCal）。按提示执行零点校准（0MPa）与量程校准（-0.05MPa/+0.05MPa），保存参数。

2.功能测试开机执行全系统自检（Self-test），无报警。运行空白测试（Blank），连续3次空白值正常。监测压力曲线：稳定在±0.05MPa，波动≤±0.002MPa。

3.泄漏测试封堵出气口，泵运行30秒，压力应维持≥1分钟不下降，否则重查O型圈/接头。

八、常见问题与避坑

•❌装反管路：导致压力反向、泵烧毁→必须按标记安装。

•❌未清零计数：换件后仍报“次数超限”→维修后必清零。

•❌O型圈漏装/装歪：漏气、压力不稳→组装时逐点检查。

•❌未校准压力：结果偏差大、报警复发→维修后必校准。

九、预防性维护（延长寿命）

•每3个月：检查管路/接头/O型圈，清洁进气滤网。

•每6个月：更换O型圈（343-2462-5），润滑电机轴承。

•每12个月：更换充气泵总成（3051-0471-1），清零计数。
