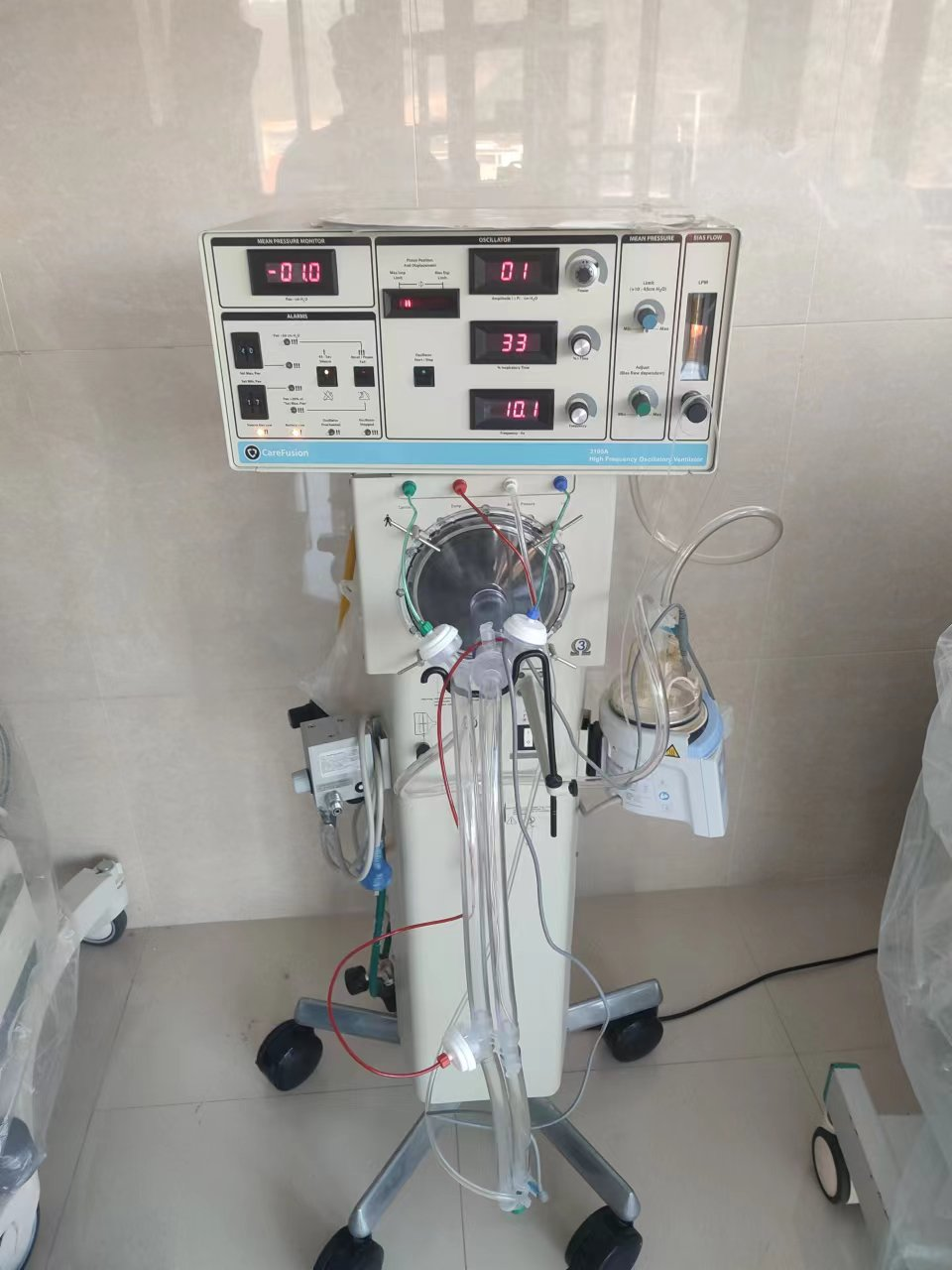

康尔福盛3100A高频振荡呼吸机振荡板故障维修工单

一、故障现象速查（3100A振荡板专属报错）

• 开机自检失败：设备提示Oscillator Fault、振荡模块失效、高频系统未就绪，无法进入振荡通气模式。
• 无高频振荡：常规通气正常，切换HFO高频振荡模式后，无振荡气流、胸廓无起伏，振幅参数无反馈数值。
• 振荡参数异常：振荡频率、振幅漂移严重，参数调节无响应，运行中频繁跳变、自动停机保护。
• 设备异响/发热：开机后机身内侧高频啸叫、振荡板区域异常发烫，严重时触发设备过热保护、自动重启。
• 偶发故障：冷机开机正常，设备运行10-20分钟后振荡功能失效，多为板载元件高温老化虚焊、电容失容导致。

二、分步排查流程（无创检测→拆机检测→电路精修）

1. 外部无创快速排查（无需拆机，5分钟完成）

1. 故障记录核对：调取设备历史故障日志，确认是否为重复振荡模块报错，排除参数设置、模式误操作导致的假性故障。
2. 整机供电检测：检查设备24V直流输入电压是否稳定，电源适配器无压降、无虚接，电压波动会直接导致振荡板驱动异常。
3. 线束外观检查：查看振荡板外接排线、供电线、信号传输线无破损、氧化、退针、松动，插头无积尘、受潮发黑。
4. 功能测试切换：反复切换常规通气与高频振荡模式，观察报错触发规律，区分软件故障与硬件板卡故障。

2. 拆机硬件外观排查（断电操作！静置放电3分钟）

1. 板卡整体检查：拆下设备侧边盖板，取出振荡板，直观检查板面有无烧黑痕迹、元件鼓包、炸裂、针脚脱焊、水渍腐蚀、积尘短路等问题。
2. 核心元件筛查：重点检查板载电解电容、功率MOS管、稳压芯片、驱动控制芯片，电容鼓包、漏液、引脚氧化为高发故障点。
3. 焊点检测：观察大功率元件焊点，有无虚焊、脱焊、裂纹，3100A长期高频工作，振动易导致焊点脱落失效。
4. 板体清洁：清理板面灰尘、油污、氧化杂质，避免积尘导致电路短路、信号干扰引发振荡异常。

3. 万用表精准电路检测（核心故障定位）

1. 供电回路检测：测量振荡板输入24V、5V稳压电压，无电压/电压偏低→排查板载保险管、稳压芯片、输入限流电阻损坏。
2. 功率元件检测：测量板载功率管、续流二极管，出现短路、击穿、开路→为核心故障，直接导致无振荡驱动输出。
3. 驱动芯片检测：检测振荡主控驱动芯片引脚阻值、通断性，数值异常、无信号输出→芯片损坏，无法输出振荡控制信号。
4. 信号回路检测：测量振荡反馈信号引脚，无反馈信号、数值漂移→信号采样电阻、电容损坏或线路断路。
5. 通断检测：全面检测板间线路、排线通断，排查暗断、虚接问题。

三、分级维修方案（按故障优先级执行）

1. 基础修复（轻微氧化、虚焊、积尘故障）

• 对板面氧化引脚、插头触点进行打磨清洁，使用无水酒精擦拭干净，彻底去除氧化层与杂质。
• 对所有大功率元件、松动焊点进行补焊、重焊，加固薄弱焊点，杜绝振动脱焊故障。
• 整理固定线束，重新插接所有接口，确保贴合紧固，无松动偏移。

2. 元件更换维修（电容、功率管、芯片损坏）

• 更换老化鼓包电解电容，严格匹配原型号耐压、容值参数，杜绝参数不符导致的振荡不稳。
• 更换击穿损坏的功率MOS管、稳压芯片、驱动芯片，更换后复测电路阻值与电压，确保参数正常。
• 更换损坏的保险电阻、限流元件，恢复振荡板供电与驱动回路完整性。

3. 整板更换维修（大面积烧毁、多层板断路）

• 若板面大面积烧蚀、多层线路断路、芯片组批量损坏，直接更换3100A原装振荡板，保证设备适配性与稳定性。
• 拆装时做好线束标记，一对一对应插接，杜绝接反、错接导致二次损坏。

四、维修后校准、测试与验收

1. 通电自检：装机后开机，完成整机自检，确认无振荡模块故障报错，系统自检全部通过。
2. 参数校准：进入设备维修模式，校准高频振荡频率、振荡振幅、振荡压力反馈核心参数，匹配原厂标准。
3. 空载测试：开机空载运行30分钟，持续监测振荡板温度、设备运行状态，无报错、无异常发烫、无漂移。
4. 模拟肺负载测试：连接新生儿模拟肺，切换HFO高频振荡模式，调节不同频率、振幅参数，验证参数响应精准、气流稳定、无异常波动。
5. 故障清除：清空设备历史故障记录，重启设备反复测试3-5次，故障无复发，功能完全正常。

五、日常预防维护（杜绝故障复发）

• 环境管控：设备放置于干燥、无尘、通风环境，避免潮湿、粉尘堆积，防止板面氧化、积尘短路。
• 定期清洁：每季度拆机清洁振荡板及周边风道，清理积尘，检查焊点与接口状态。
• 电压防护：避免设备长期低压、波动供电，定期检测供电稳定性，必要时搭配稳压电源使用。
• 周期巡检：每半年检测板载电容、功率元件老化状态，提前更换老化元件，规避高温运行故障。
• 规范操作：禁止设备长时间满负荷高频运行，间歇停机降温，减少板卡元件损耗。
