一、接口规格与原厂信息

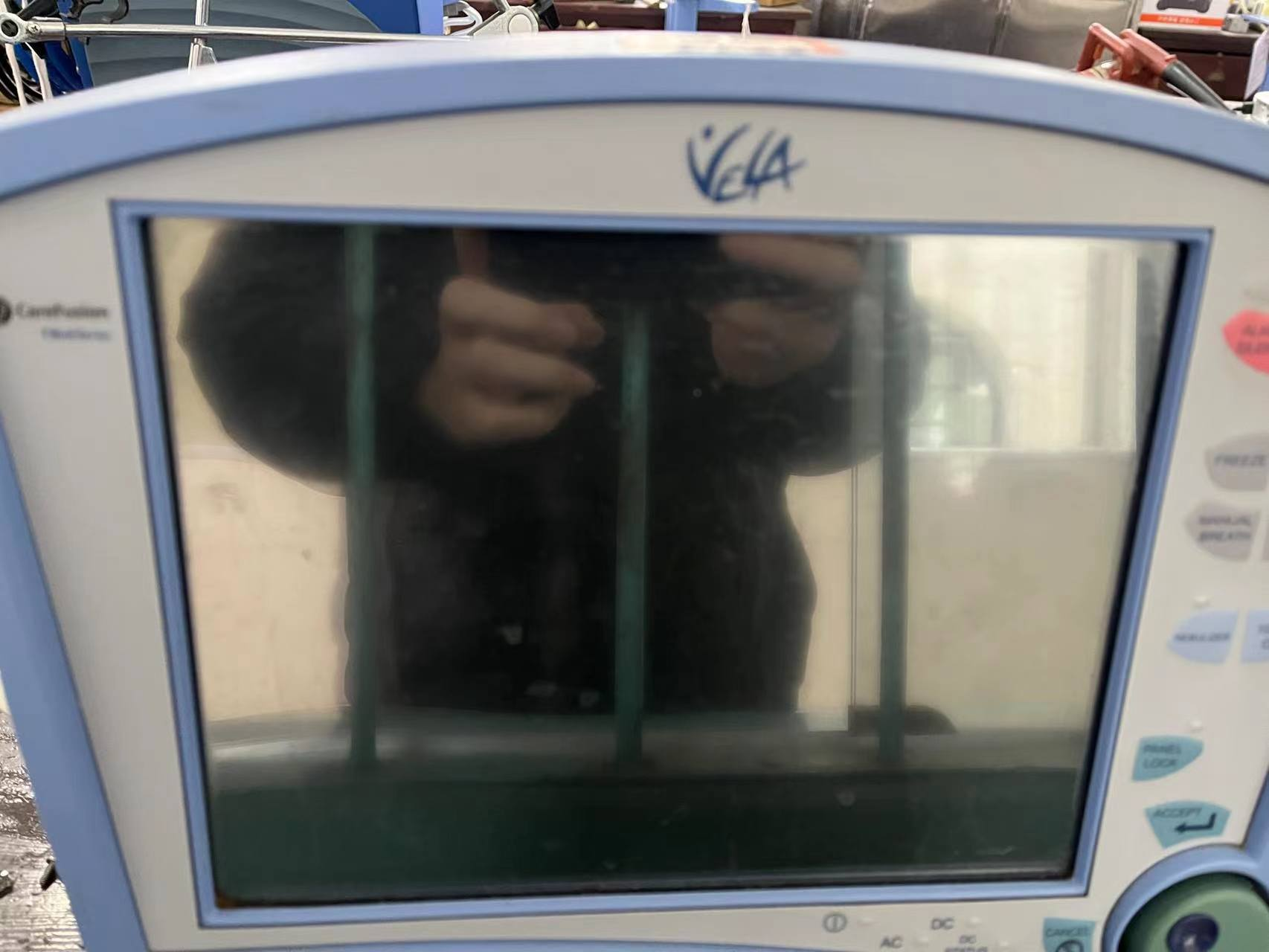

•设备型号：TBird VELA（钻石系列）

•氧气接口：高压快速插头（国标 / 德标可选），适配中心供氧 0.4–0.6 MPa（40–85 psi）

•原厂配件号（参考）：快速插头总成：50000-40xxx密封胶圈：33987 系列高压氧软管：16465 系列

•接口特征：8mm 外径、卡簧式锁紧、内置单向阀

二、常见故障与判断

1.漏气（最常见）现象：接头处有嘶嘶声、肥皂水冒泡、氧浓度不稳 / 偏低。原因：胶圈老化 / 破损、插头磨损、阀体脏污、弹簧疲劳。

2.插拔困难现象：插不进、拔不出、锁紧无力。原因：导向槽变形、卡簧松动、异物卡滞、内部单向阀卡死。

3.无氧气输入现象：接好气源仍报 “氧浓度错误 / 气源丢失”。原因：插头内部阀芯断裂、过滤堵死、连接管路严重泄漏。

三、安全前提（必须遵守）

•停机、关闭氧气源总阀、拔电源，泄压 5 分钟再操作。

•全程禁油：氧气系统严禁凡士林 / 机油，仅用硅基润滑或干装。

•维修后必须做100% 泄漏测试与氧浓度校准。

四、分步维修（快速插头 / 氧源接头）

1. 拆卸

1.断开外部高压氧软管，用手捏住外套并向后拉，拔出插头。

2.若接头在机内：拆后侧盖板（4 颗螺丝），找到氧源接口板，拔下内部低压软管，再松固定螺丝取下插头总成。

2. 拆解与清洁

1.分解插头：取下卡簧→外套→阀芯→弹簧→密封胶圈。

2.清洁：用无水酒精清洗所有零件，去除粉尘、油污、旧胶圈残渣；严禁钢丝刷。

3.检查：胶圈：硬化、开裂、掉渣必换（一次性件）。阀芯 / 阀体：无划痕、无变形、单向阀回弹正常。弹簧：无锈蚀、长度正常、弹力充足。

3. 更换易损件（核心）

•必换：密封胶圈（原厂 P/N 33987），装前干装或极少量硅脂。

•选换：弹簧、卡簧、外套（磨损时）。

•若阀芯 / 阀体磨损严重：直接更换原厂插头总成，避免二次泄漏。

4. 重装

1.按逆序组装：弹簧→阀芯→胶圈→外套→卡簧，确保到位、无歪斜。

2.装机：对准接口，均匀用力推入，听到 “咔哒” 即锁紧；勿暴力敲击。

五、泄漏测试与校准（关键）

1.低压测试：接 0.4 MPa 氧气，肥皂水刷接头，观察 1 分钟无气泡为合格。

2.高压保压：0.6 MPa 保持 5 分钟，压降＜0.05 MPa 正常。

3.氧浓度校准：开机进维修模式，校准氧传感器，设定 40%、60%、100%，误差＜±3% 为合格。

六、预防维护（延长寿命）

•每周：外观检查 + 肥皂水测漏。

•每月：插拔清洁，硅基润滑（仅微量）。

•每季度：更换密封胶圈（易损件）。

•每年：深度拆解 + 阀芯 / 弹簧检查，必要时更换总成。
