一、安全准备（必做）

1.断电隔离：关闭仪器主电源+外部供电，上锁挂牌（LOTO），防止误通电。

2.高压放电：电机驱动器/控制板含大电容，断电后短接放电≥5分钟，避免触电。

3.工具与防护：绝缘手套、护目镜、万用表（欧姆/电压档）、示波器、内六角套装、无尘布、WD-40（润滑）、酒精（清洁）。

4.环境：干燥、无强光、温度20–25℃，远离强电磁干扰。

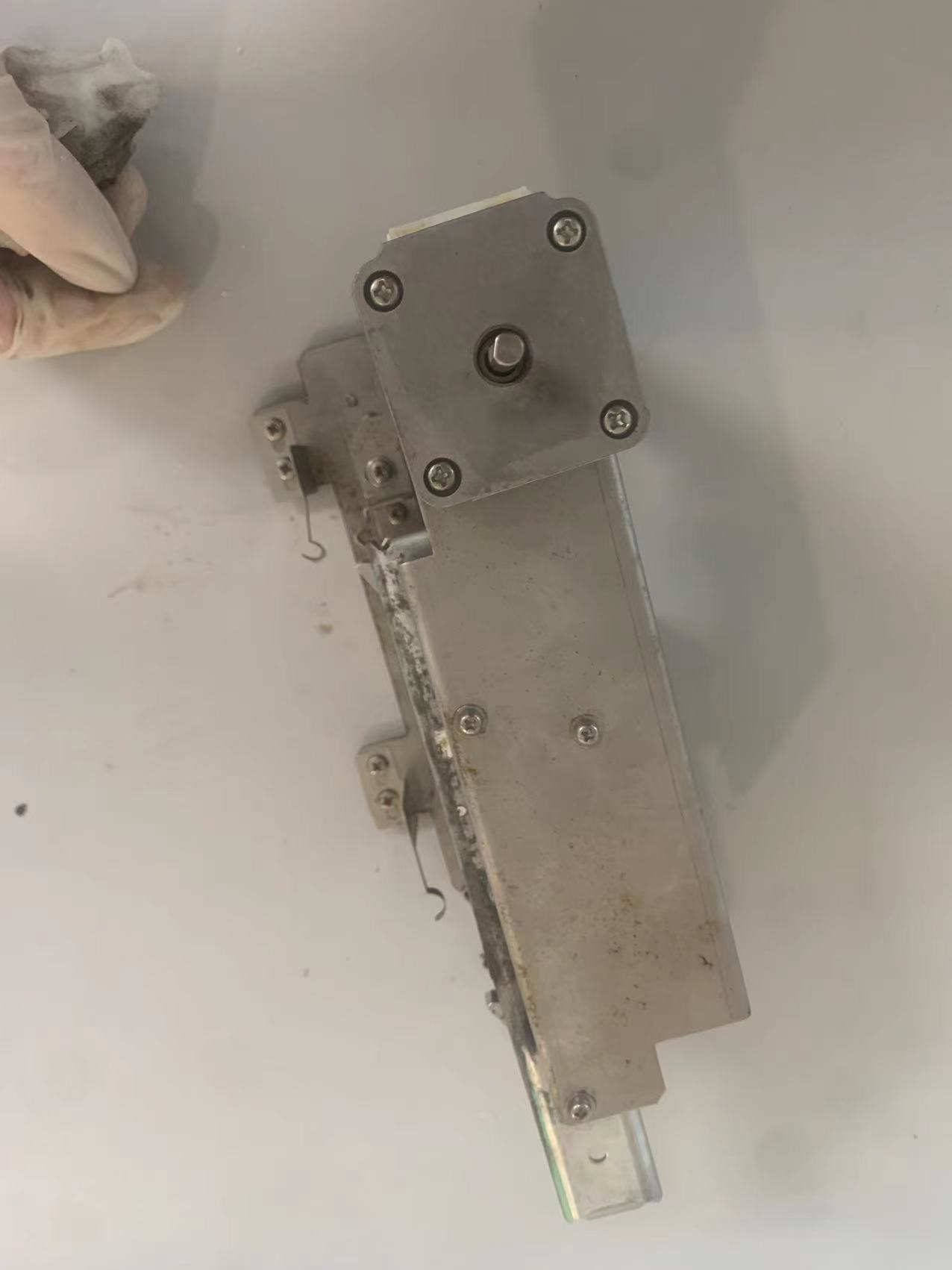

二、电机模块分布与常见报警

1.核心电机模块

•混匀电机（MixingMotor）：样本混匀，转速1500±100rpm。

•上下移动电机（Up/DownMotor）：采样针升降，带限位光耦。

•进样架电机（RackMotor）：样本架传输，带位置编码器。

•泵电机（SyringePumpMotor）：全尿泵/充液泵，驱动注射装置。

2.典型报警代码（定位依据）

•MixingMotorError：混匀电机不转/转速异常。

•Up/DownMotorTimeout：升降电机卡滞/限位光耦故障。

•RackPositionError：进样架电机丢步/编码器异常。

•PumpMotorOverload：泵电机负载过大/结晶卡阻。

三、分步维修流程（从易到难）

第一步：外观与机械排查（50%故障在此解决）

1.手动盘车：断电后用手转动电机轴，顺畅无卡滞、无“沙沙/咔哒”异响为正常；卡滞→轴承磨损/结晶异物；异响→轴承缺油/扫膛。

2.负载分离：断开电机与负载（联轴器/皮带），空载转动正常→负载侧卡阻（导轨结晶、齿轮磨损、泵体结晶）；仍卡滞→电机本体故障。

3.清洁润滑：导轨/轴承：酒精清洁结晶→WD-40微量润滑（避免污染光学部件）。限位光耦/编码器：无尘布擦除灰尘，检查接线插头无氧化/松动。

4.联轴器检查：无开裂、螺丝紧固，同轴度偏差≤0.1mm。

第二步：电气检测（万用表/示波器）

1.供电检测：电机驱动板输入：DC24V±5%（万用表直流档）。电机绕组：单相/三相绕组电阻平衡（偏差≤3%），无开路（∞）/短路（≈0Ω）。绝缘测试：绕组对地绝缘≥5MΩ（兆欧表），避免漏电。

2.编码器/反馈检测：编码器供电：DC5V±0.2V。信号波形：示波器测A/B相方波，无丢失/畸变；无信号→编码器损坏/接线断。

3.驱动板检测：外观：电容无鼓包、电阻无烧黑、焊点无虚焊。功率元件：IGBT/MOSFET无击穿（万用表二极管档）。控制信号：主板使能/脉冲信号正常（示波器）；无信号→主板/通讯故障。

第三步：部件更换（故障定位后）

1.混匀电机更换（最常见）

1.停机→断电→放电，打开仪器上盖。

2.拔下电机接线插头（标记线序），拆卸固定螺丝。

3.取出旧电机，清洁安装位，装入同型号新电机（Sysmex原装，型号：UF-1000i-MIX）。

4.接线复原，手动盘车确认顺畅，无卡滞。

2.上下/进样架电机更换

1.断电放电，拆卸电机护板，断开联轴器。

2.拔编码器/电源线，拆固定螺丝，取出旧电机。

3.新电机对位安装，联轴器同轴度校准，接线复原。

4.手动移动负载，全程顺畅，限位触发正常。

3.泵电机与驱动板更换

•泵电机：多为结晶卡阻烧毁，更换时同步清洁泵体/注射装置，更换密封圈。

•驱动板：原装备件更换，更换后参数初始化+电机校准。

第四步：软件校准与功能验证（必做）

1.登录服务模式：Sysmex用户→菜单→控制器→服务→对应电机（Mixing/Up-Down/Rack）。

2.电机参数校准：混匀电机：Start测试→调整转速至1500±100rpm，保存参数。升降/进样架电机：限位学习→速度/加速度校准→位置重复精度测试（≤0.1mm）。泵电机：行程校准→推力测试→无负载运行正常。

3.空载/带载测试：空载：连续运行30分钟，无报警、无过热（≤50℃）、无异常噪音。带载：加载质控样本，全流程测试，结果正常、无机械报错。

四、常见故障与解决方案

五、维修后维护与注意事项

1.定期保养：每周清洁电机导轨/光耦；每月检查轴承润滑、接线紧固；每季度校准电机参数。

2.结晶预防：每日关机执行冲洗程序，避免尿液结晶沉积机械部件。

3.备件选择：优先原装电机/驱动板，兼容备件需匹配型号与参数，避免通讯/校准异常。

4.禁止违规操作：带电拆卸、强行盘车、非专业校准，易导致二次损坏或安全事故。
