一、镜子基本信息

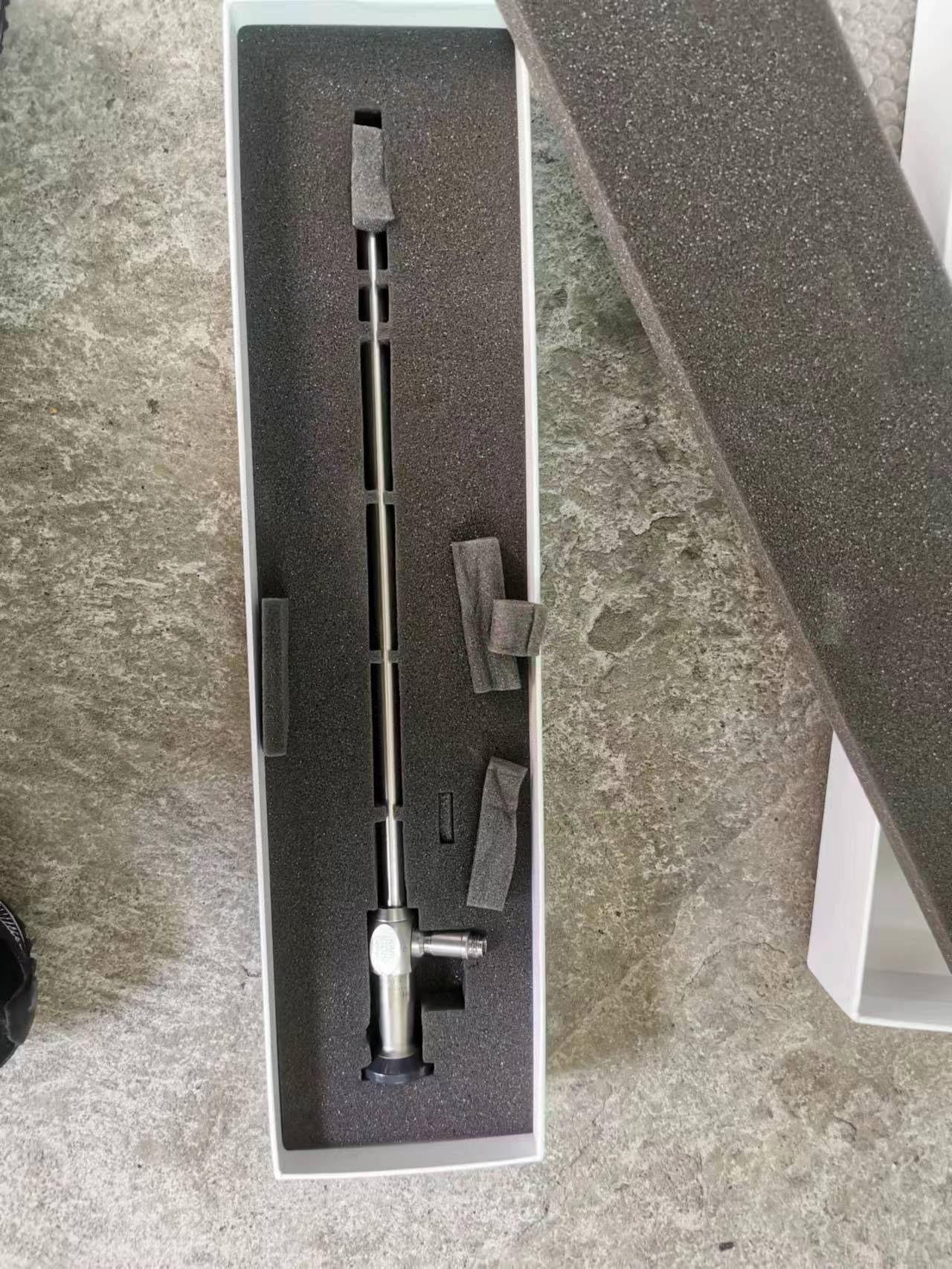

• 型号：26003BA（HOPKINS Ⅱ，红色环）
• 视角：30°；外径：10mm；可高压灭菌

二、常见故障（26003BA 最典型）

1. 图像模糊 / 起雾：进水、物镜 / 目镜脏、内部结雾、棒镜污染。
2. 黑点 / 黑影 / 黑斑：物镜保护片崩缺、棒镜碎裂、内部掉渣、光纤烧黑。
3. 亮度不够 / 光斑不均：光纤老化、断纤、光锥裂、导光束接头脏。
4. 目镜端漏水 / 消毒后更糊：密封失效、前端胶圈老化、镜体开裂。
5. 外管凹坑 / 弯曲：磕碰导致棒镜受力裂、视野变形。

三、现场快速排查（不用拆）

1. 外观：前端物镜玻璃是否崩边、划痕；外管有无凹坑、弯折。
2. 目镜 / 物镜清洁：无尘拭镜纸 +异丙醇 / 光学清洁液，单方向轻擦，别来回蹭。严禁酒精长时间泡、严禁棉签捅物镜孔。
3. 导光束接头：无尘布 + 异丙醇擦金属触点；压缩空气吹灰（无油无水医用级）。
4. 透光 / 成像快测：接冷光源→看光斑：均匀圆亮 = 基本正常；暗区 / 黑边 = 断纤 / 光锥问题。对着白纸看成像：清晰、无重影、无黑斑 = 光学基本正常。
5. 简易测漏（关键）：镜体浸泡生理盐水，接头在外；低压通气，看是否冒泡→冒泡 = 密封坏，必须专业修。

四、专业维修步骤

1）拆解（专用工具）

• 拆目镜罩→目镜组→后端密封
• 拆外管→取出内管 + 棒镜组 + 光纤
• 前端：拆物镜保护片、物镜座

2）核心维修（按故障）

• 进水 / 起雾：整镜烘干 + 氮气吹扫；清洁棒镜 / 物镜 / 目镜；重新密封；测漏。
• 物镜保护片崩缺：更换蓝宝石保护片；清洁物镜；重新点胶密封。
• 棒镜碎裂 / 掉渣：更换整组棒镜；重新调校光轴；图像校对。
• 光纤断 / 光锥裂：更换光纤束 / 光锥；重新打胶固定；亮度校准。
• 外管弯曲 / 凹坑：更换外管；校正内管；防止棒镜二次碎裂。

3）装配与调校

• 光学同轴调校：30° 视角中心、清晰度、色差校正。
• 密封：前后端医用环氧胶 + 密封圈；高压灭菌兼容性。

4）终检（必须做）

• 成像测试：视野清晰、无重影、无黑斑、边缘锐利、亮度均匀。
• 测漏：134℃高压灭菌循环后复测，无气泡。
• 高温高压测试：134℃、0.2MPa、15min，成像 / 密封不变。

五、典型维修案例（26003BA）

• 故障：图像模糊、物镜崩缺、进水
• 维修：换物镜保护片→烘干→清洁光学→调校→密封→测漏
• 周期：3–5 个工作日；保修：6 个月
