一、维修前准备

• 工具：无菌操作台、腹腔镜专用拆解工具套装、无尘布、专用光学清洁剂（禁止使用丙酮等腐蚀性溶剂）、显微镜、硅胶密封胶、镊子（防静电）、镜头擦拭纸、无菌手套。
• 资料：记录故障现象（如图像黑影、模糊、重影、光学传导中断），核对STORZ 26011BA型号参数，确认柱状晶体规格与原厂匹配，留存设备原始故障状态记录。
• 安全与无菌：全程在无菌操作台进行，佩戴无菌手套及防静电装备；避免晶体接触硬物、灰尘，防止碎屑残留镜体内部；禁止徒手触碰晶体光学表面，杜绝指纹、划痕污染。

二、故障诊断与拆解步骤

1. 外观与初步检测（定位故障）

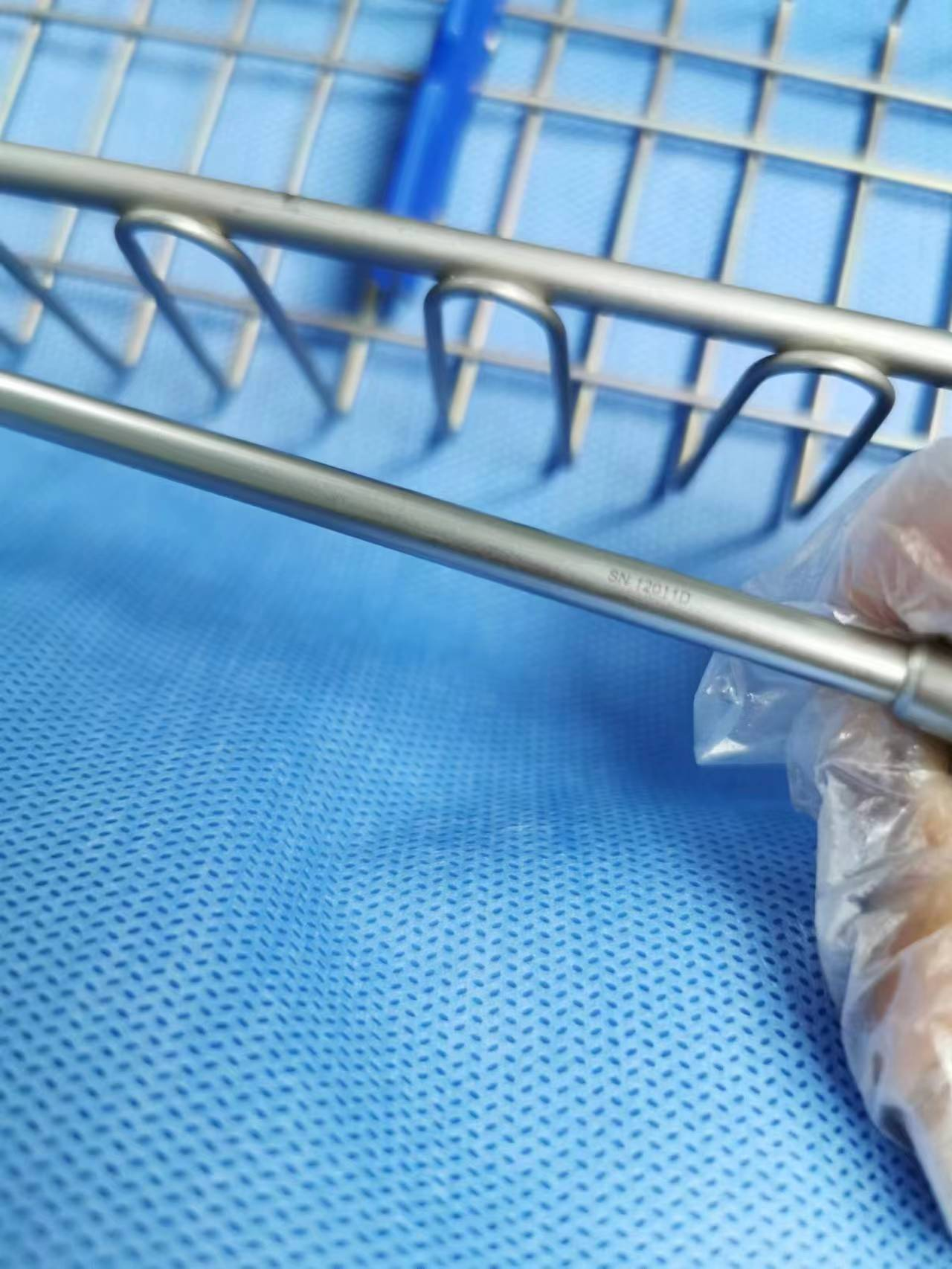

• 外部检查：查看镜体外观有无磕碰、变形、破损，导光束接口、目镜罩是否完好，排除外部损伤导致的晶体间接碎裂。
• 光学检测：连接腹腔镜摄像头，通电后观察图像状态，若出现固定黑影、图像断层、清晰度骤降，结合设备使用史（如掉落、撞击），可确认内部柱状晶体碎裂。
• 初步判断：通过目镜观察内部，借助显微镜查看晶体碎裂程度（部分碎裂、完全碎裂），确认是否伴随镜体内壁污染、光纤损伤。

2. 镜体拆解（核心步骤，严禁暴力操作）

• 拆解前防护：将镜体固定在专用夹具上，目镜端朝上，用无尘布包裹镜体两端，防止拆解过程中灰尘进入内部光学系统。
• 分步拆解：先拆卸目镜罩，再依次拧下镜体固定螺丝（按原厂拆解顺序，做好标记），缓慢分离镜管外壳，露出内部柱状晶体组件（Hopkins柱形透镜系统）。
• 碎裂晶体取出：用防静电镊子轻轻取出碎裂的柱状晶体，注意收集所有晶体碎屑，避免残留镜体内（碎屑可能划伤其他光学部件），用专用光学清洁剂清理镜体内部残留碎屑及灰尘。

3. 晶体更换（关键环节，保障光学性能）

• 配件核对：确认新柱状晶体为STORZ原厂全新配件（建议提供报关单），规格与26011BA型号完全匹配，无划痕、无破损、光学表面洁净。
• 晶体安装：用镊子轻轻将新晶体放入镜体光学卡槽内，确保安装到位、无偏移，晶体光学面朝向正确（贴合光路传导方向），避免挤压、碰撞晶体。
• 组件复位：按拆解反顺序，依次安装镜管外壳、固定螺丝、目镜罩，拧螺丝时力度均匀，避免用力过猛导致镜体变形、晶体移位。

4. 密封与清洁（防止漏液、污染）

• 密封处理：在镜体接口、螺丝连接处涂抹专用硅胶密封胶，确保密封严密，防止手术过程中体液、消毒液进入镜体内部，腐蚀光学部件。
• 外部清洁：用无尘布蘸取专用光学清洁剂，轻轻擦拭镜体外部、目镜及导光束接口，去除指纹、污渍，避免清洁剂进入镜体内部。
• 静置固化：将安装好的镜体放置在无菌操作台上，静置一段时间（按密封胶固化要求），确保密封胶完全固化，避免后续调试时出现移位。

三、维修后验证（确保符合临床使用标准）

1. 静态光学测试：借助显微镜检查晶体安装精度，确认无偏移、无划痕，镜体内部无碎屑、无灰尘；观察目镜视野，确保视野清晰、无黑影、无重影。
2. 动态功能测试：连接STORZ配套摄像头及显示器，通电后调试焦距、视野范围，模拟临床使用场景，检查图像传导清晰度、无断层，光学性能达到原厂标准。
3. 密封测试：将镜体浸泡在无菌生理盐水中（按设备防水标准），静置30分钟，取出后检查镜体内部无进水、无雾气，确认密封完好。
4. 无菌处理与长期验证：对维修后的镜体进行全面无菌消毒，符合临床无菌要求；连续通电2小时，观察图像稳定性，无异常后完成维修验证。
