第一部分：混氧板功能与故障识别（快速定位问题）

一、混氧板核心功能

VELA呼吸机混氧板串联在气源与气道之间，一端连接氧气源（中心供氧或氧气瓶）和空气源（空气压缩机），另一端连接呼吸机吸气回路，核心作用的是：接收设备主控板的氧浓度指令，通过内部电磁阀、流量传感器精准调节氧气和空气的进气流量，使混合气体的氧浓度稳定在临床设定范围（常规21%-100%），同时实时反馈混合气体浓度信号，与氧电池协同工作，确保氧浓度监测精准，避免氧浓度过高（导致氧中毒）或过低（导致缺氧）。混氧板的正常工作是呼吸机氧疗功能的基础，其性能稳定性直接关联患者治疗安全。

1. 典型故障表现（快速识别）

设备频繁报“氧浓度异常”“氧浓度报警”（Oxygen Concentration Alarm），设定氧浓度后，实际监测氧浓度与设定值偏差超过±5%，无法通过参数调整缓解；

氧浓度显示固定不变（如始终显示21%、100%），旋转氧浓度调节旋钮，显示无任何变化，或调节后波动过大，无法稳定在设定值；

呼吸机输出气体无氧气（氧浓度始终21%），或输出纯氧（氧浓度始终100%），排除氧源、氧电池故障后，仍无法恢复正常；

混氧板外观有明显破损、烧蚀痕迹，或连接插头松动、引脚氧化，设备开机后伴随“滋滋”异响、异味，甚至触发设备电源报警；

气源报警与氧浓度报警同时出现，排查气源压力（正常3.0～5.5 kg/cm²）无异常后，仍无法解除报警，大概率为混氧板控制异常；

氧浓度监测曲线波动剧烈，与患者呼吸节律无关，排除氧电池老化后，可判定为混氧板调节失灵。

2. 常见故障原因

电路故障：混氧板内部电路板老化、电容鼓包、电阻烧毁，或供电线路接触不良、电压异常，导致核心控制模块失灵，无法接收或执行氧浓度调节指令；

电磁阀故障：混氧板上的氧气/空气电磁阀卡滞、堵塞或线圈烧毁，无法精准控制进气流量，导致氧浓度调节偏差，这是混氧板最常见的故障原因；

传感器故障：混氧板配套的流量传感器、氧浓度反馈传感器脏污、失灵，无法精准反馈进气流量和混合气体浓度，导致调节偏差，与氧电池故障易混淆；

杂质堵塞：气源管路中的灰尘、杂质，或湿化水反流进入混氧板内部气道，导致电磁阀、气道堵塞，影响进气调节，尤其长期未维护的设备易出现该问题；

连接故障：混氧板与主控板、氧电池、气源管路的连接插头松动、引脚氧化，导致信号传输中断或气体泄漏，影响混氧板正常工作；

长期高负荷运行：设备使用年限过长（超过3-5年），混氧板部件老化衰减，导致调节精度下降、故障频发，属于典型的老化类故障。

第二部分：基础排查（无需拆机，优先排除简单问题）

一、通用基础排查（先排除非混氧板本身故障）

设备停机，切断电源、氧气源和空气源，静置10-30秒，释放设备内部余压和余电，避免带电、带压操作引发风险，同时防止静电损坏混氧板精密部件；

气源排查：检查氧气源压力（正常3.0～5.5 kg/cm²）、空气源压力，确认气源充足、压力稳定，连接管路无老化、开裂、松动，无气体泄漏，排查气源故障导致的氧浓度异常；

氧电池排查：拆卸氧电池，检查氧电池外观无破损、漏液，重新插拔氧电池，开机后观察氧浓度显示是否恢复正常；若氧电池过期、失效，更换新氧电池后再次测试，排除氧电池故障干扰；

参数复位：重新连接电源、气源，开机后进入设备参数界面，恢复氧浓度默认参数（如40%），观察氧浓度显示是否稳定，调节氧浓度旋钮，查看显示是否同步变化；

外观检查：找到混氧板安装位置（通常位于设备内部气源接口附近，有明显的氧气、空气管路连接），观察混氧板外观无烧蚀、破损，连接插头无松动、引脚无氧化，周边无灰尘、污渍堆积。

二、混氧板针对性基础排查

插头检查：轻轻按压混氧板与主控板、气源管路的连接插头，确认连接牢固，无松动；若引脚有氧化痕迹，用无水酒精棉签擦拭引脚，去除氧化层，重新插拔插头；

气道清洁：断开混氧板两端的气源管路，用无水酒精棉签清洁管路接口和混氧板进气口、出气口，去除灰尘、杂质，避免堵塞；若管路内有积水，彻底吹干后重新连接；

手动测试：开机后，逐步调节氧浓度旋钮（从21%调到100%），观察氧浓度显示是否连续变化，同时听混氧板内部是否有电磁阀动作的“咔哒”声，无动作声可能为电磁阀故障；

报警排查：若设备报“氧浓度异常”，同时伴随气源报警，排查气源压力正常后，可初步判定为混氧板控制异常，需进一步拆机检查；若仅报氧浓度报警，且氧电池正常，大概率为混氧板传感器或电磁阀故障。

第三部分：拆机维修（故障无法缓解时操作）

一、维修前准备（必做）

·

工具准备：适配十字/一字螺丝刀、镊子、万用表、无水酒精、棉签、防静电手套、防尘布、VELA呼吸机专用混氧板（备用）、电磁阀（备用）、流量传感器（备用）；

安全准备：确认设备完全断电、断气源，释放内部余压和余电，佩戴防静电手套，避免静电、手部污渍损坏混氧板电路板；操作时铺垫防尘布，防止部件丢失或污染；

配件准备：提前准备VELA呼吸机专用混氧板及配套配件（确保型号匹配），避免非专用配件导致二次故障，建议选用康尔福盛原厂配件，保障维修后设备性能稳定；

前期记录：拆机前拍照记录混氧板的安装位置、管路连接方式、插头接线顺序，避免拆机后安装错位，尤其注意氧气、空气管路的区分，防止接反导致严重安全隐患。

二、混氧板拆机维修步骤

拆卸设备外壳：用螺丝刀拧下VELA呼吸机侧面/背面的固定螺丝，轻轻打开设备外壳，做好螺丝收纳，避免丢失；打开外壳后，注意保护内部主控板、线路，避免磕碰、拉扯；

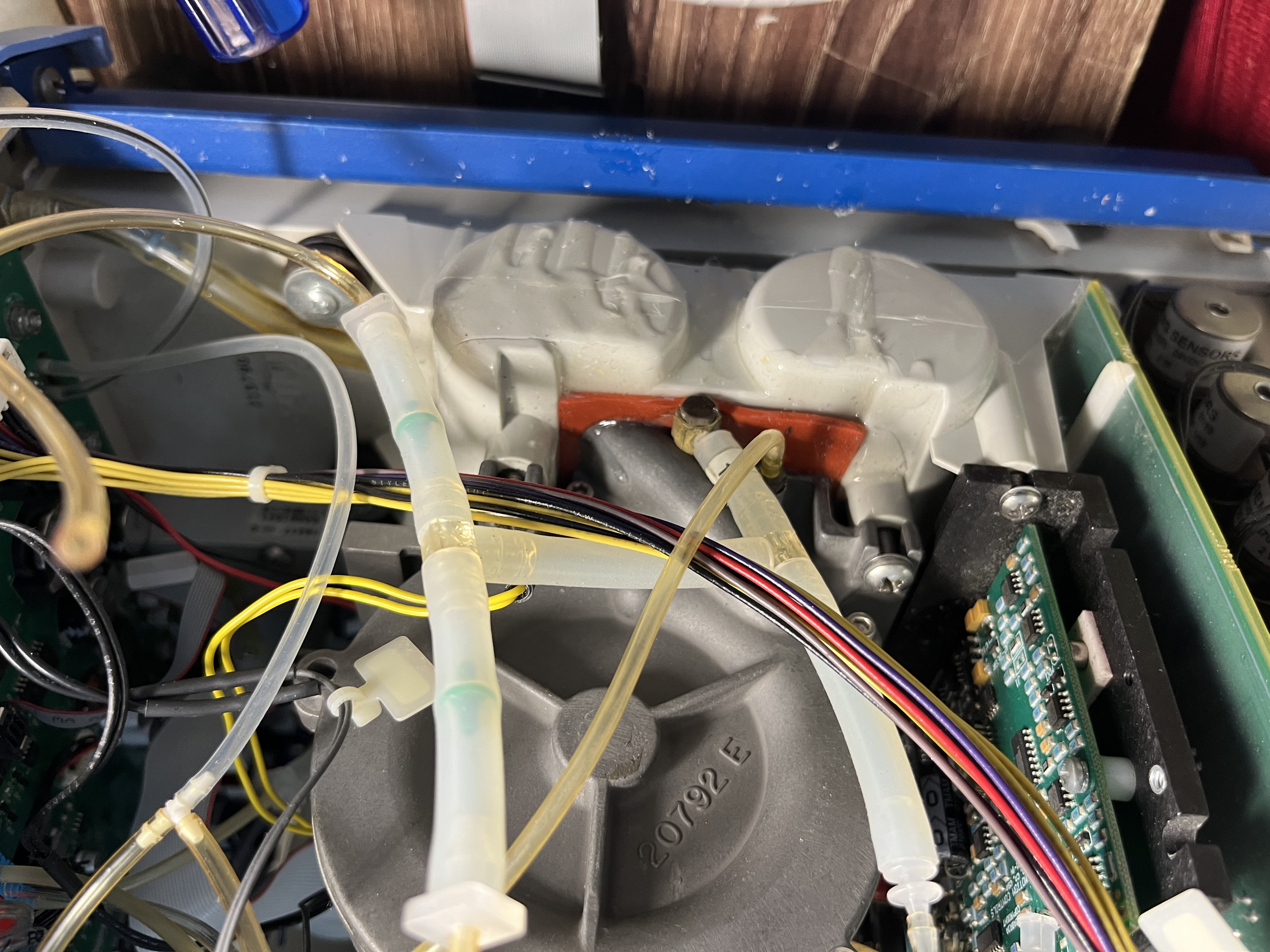

定位与拆卸混氧板：找到混氧板（位于气源接口与吸气回路之间，有明显的氧气、空气管路连接，带有电磁阀和传感器），先断开混氧板两端的气源管路（做好标记，区分氧气和空气管路），再轻轻拔下混氧板与主控板连接的信号插头、供电插头，拧下混氧板固定螺丝，将混氧板轻轻取出，放置在防尘布上；

混氧板全面检查：

外观检查：观察混氧板电路板有无烧蚀、鼓包（电容）、断裂痕迹，电磁阀线圈有无烧毁、发黑，传感器接口有无脏污、破损；

电路检测：用万用表检测混氧板供电电压（符合设备标注电压，通常为直流12V或24V），检测电磁阀线圈电阻（正常阻值50-100Ω），阻值为0或无穷大，说明电磁阀线圈烧毁；检测传感器线路通断，排查传感器故障；

气道检查：检查混氧板内部气道有无堵塞、污渍，用无水酒精棉签轻轻清洁气道和电磁阀阀芯，去除杂质、积尘，避免阀芯卡滞。

故障判断与部件更换：

若电磁阀卡滞、线圈烧毁：更换新的专用电磁阀，安装时确保电磁阀与气道接口密封良好，接线牢固，避免漏气或信号传输不良；

若传感器脏污、失灵：清洁传感器探头，若仍无法正常工作，更换新的流量传感器或氧浓度反馈传感器，确保与混氧板型号匹配；

若电路板电容鼓包、电阻烧毁：若损坏范围较小，可更换对应电容、电阻（需专业电路维修技能）；若电路板大面积烧蚀、损坏，直接更换整个混氧板（性价比更高，避免维修不彻底）；

若连接引脚氧化、线路破损：用无水酒精清洁引脚，更换破损线路，重新焊接牢固，确保信号传输顺畅。

组装混氧板：按拆机反顺序，将混氧板对准安装位，拧紧固定螺丝，依次连接信号插头、供电插头（对照前期拍照记录，避免接反），连接氧气、空气管路（严格区分，切勿接反，否则会导致氧浓度严重异常）；

设备复原：检查混氧板安装牢固、管路无松动、插头连接紧密后，重新安装设备外壳，拧紧固定螺丝，清理设备周边杂物，确保设备外观完好。

三、维修注意事项

拆机过程中，禁止触碰混氧板电路板上的精密元件，避免静电、磕碰导致元件损坏；禁止用力拉扯线路、插头，防止线路断裂；

氧气、空气管路必须严格区分，接反会导致输出气体氧浓度严重异常（如纯氧或纯空气），引发患者安全风险，安装后需再次核对管路连接；

更换混氧板后，需进行参数校准，确保氧浓度调节精度符合标准，避免因配件型号不符或安装偏差导致故障复发；

若不具备电路维修技能，发现电路板烧蚀、线圈烧毁等故障时，直接更换整个混氧板，避免盲目维修导致二次损坏；

维修过程中，所有拆下的部件需按顺序摆放，做好标记，避免丢失或安装错位；维修完成后，清理设备内部灰尘、污渍，减少后续故障隐患。

第四部分：维修后测试验证（确保维修合格）

一、通用测试步骤

连接设备电源、氧气源、空气源，开机后进入设备自检模式，等待自检完成，确认无硬件故障报警、氧浓度报警、气源报警；

氧浓度校准：进入设备参数校准界面，按操作手册校准氧浓度（用标准氧浓度检测仪辅助），确保氧浓度设定值与实际监测值偏差不超过±3%，校准完成后保存参数；

调节测试：逐步调节氧浓度旋钮（从21%、40%、60%、80%到100%），每调节一个档位，停留3-5分钟，观察氧浓度显示是否稳定，无明显波动，调节顺畅无卡顿；

长期稳定性测试：设置常规氧浓度（40%），启动呼吸机，持续监测10-15分钟，确认氧浓度始终稳定在设定范围，无报警、无波动，同时检查混氧板周边无发热、异响、漏气现象；

联动测试：结合氧电池、吸气回路，测试混氧板与设备主控板的信号传输是否顺畅，氧浓度监测与调节是否同步，确保整体运行正常。

二、异常情况处理（测试不合格时）

若氧浓度调节仍有偏差：排查混氧板与氧电池的连接是否牢固，重新校准氧浓度；若偏差过大，检查电磁阀是否安装到位、传感器是否失灵，或混氧板配件型号是否匹配；

若出现气源报警、氧浓度报警同时触发：排查气源压力是否正常，混氧板与气源管路的连接是否密封良好，有无气体泄漏，重新拧紧接口或更换密封件；

若混氧板发热、有异响：立即停机断电，检查混氧板接线是否接反、电磁阀是否短路，排查无问题后重新测试，避免部件烧毁；

若测试仍不合格：建议更换新的康尔福盛专用混氧板，同时授权排查主控板是否存在故障，避免混氧板与主控板联动异常。

第五部分：故障分级处理建议（适配混氧板各类故障）

第六部分：维修

常用易损件（适配VELA呼吸机混氧板）：VELA专用混氧板、混氧板电磁阀、流量传感器、氧浓度反馈传感器、密封件、连接插头、电路板电容/电阻；

日常维护建议（减少混氧板故障发生）：每日清洁混氧板周边灰尘、污渍，检查气源管路连接是否牢固，避免漏气；每周用无水酒精清洁混氧板进气口、出气口，避免杂质堵塞；每月检查混氧板连接插头，去除氧化层，确保连接紧密；每季度进行一次氧浓度校准，同时检查混氧板运行状态，及时发现潜在故障；避免湿化水反流进入混氧板，定期检查湿化器水位和连接状态，设备使用每5000～8000h需进行一次全面保养，重点检查混氧板等核心部件；

紧急处理：若混氧板故障导致氧浓度异常（如输出纯氧），立即暂停使用呼吸机，更换备用设备，断开患者连接，避免患者吸入过高浓度氧气引发氧中毒；若混氧板发热、有异味，立即切断电源、气源，避免部件烧毁或引发安全事故，及时维修；维修过程中禁止随意更改设备参数，确保维修后参数符合临床使用要求，维修完成后需经过严格测试，方可投入临床使用。
