一、维修前准备

• 安全防护：必须佩戴防静电手环，使用防静电工作台与工具。uMEC10 心电板集成心电放大芯片、信号滤波芯片等精密元件，静电极易造成隐性损坏，影响信号采集精度。
• 工具：十字螺丝刀、万用表、热风枪（调温≤350℃）、电烙铁、吸锡器、放大镜、示波器（优先，用于检测信号波形）、心电模拟信号发生器（可选，用于快速定位故障）。
• 备件：备用原心电板（首选）、常见易损件（心电放大芯片、滤波电容、导联接口座、保护二极管、晶振）。
• 断电：拔下交流电源，取出内置电池，彻底断电 5 分钟后再拆机，避免带电操作损坏心电板元件。

二、故障初步诊断（区分心电板/非心电板）

先排除外部因素（导联、电极、排线），避免误判心电板故障，这是心电板维修的关键前提：

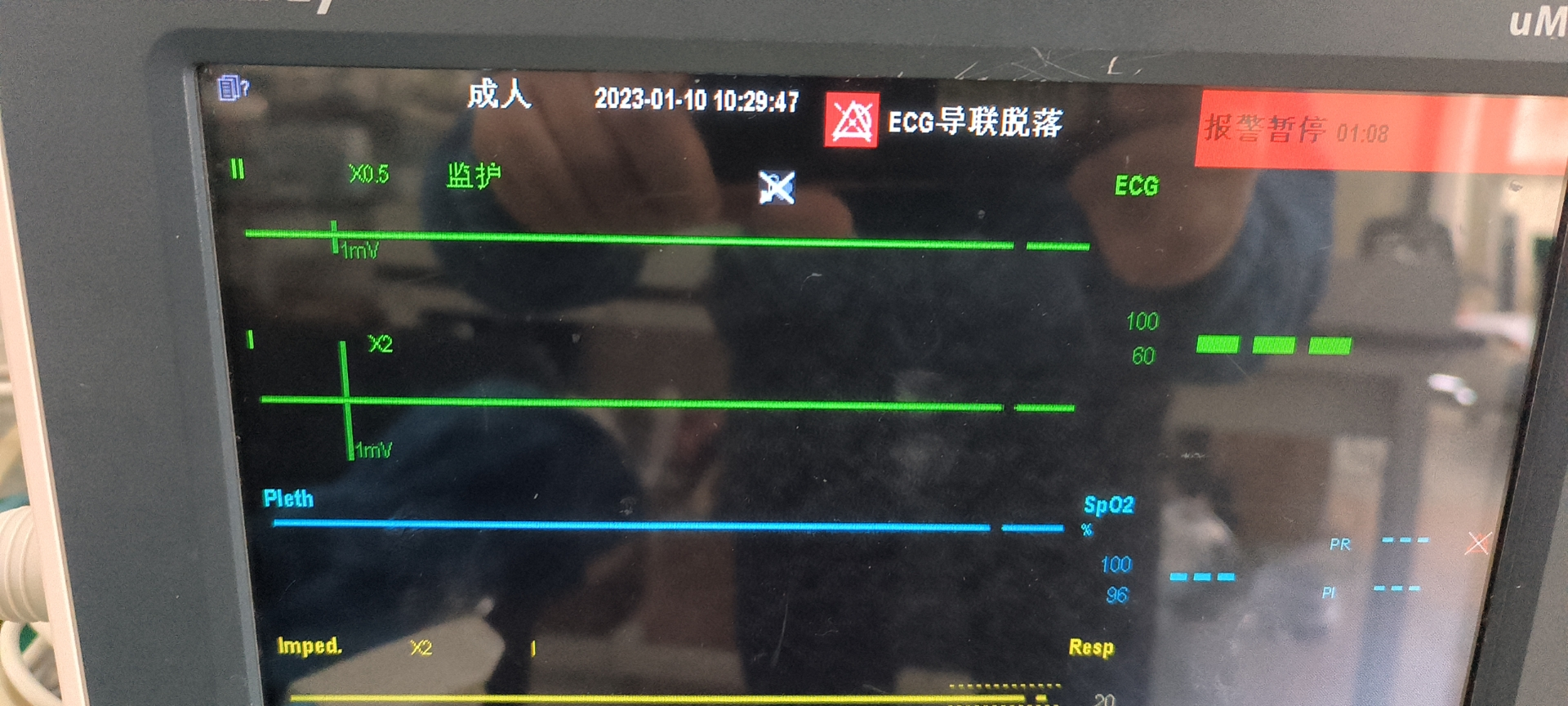

1. 无心电信号、提示“电极脱落”或“无信号接收”
2. 检查电极片：更换新电极片，清洁患者皮肤（去除汗液、污垢），确保电极片贴放规范（如五导模式需按标准贴放，避免仅用三导接法），重新贴放后测试，排除电极接触不良问题。
3. 检查导联线：更换完好的心电导联线，或与正常机器互换导联线测试；用万用表检测导联线导通性，若电阻无穷大则为导联线断路，排除导联线故障。
4. 排除上述问题后仍无信号：外接心电模拟信号发生器，若仍无心电波形输出 → 心电板故障；有波形输出 → 电极或导联线未彻底排查到位。
5. 心电波形异常（杂乱、基线漂移、波幅异常）
6. 排除干扰因素：将机器移至电磁干扰较少的区域，检查机器接地是否良好（零地电压需控制在5V以内），开启“监护”或“手术”滤波模式（带宽较宽，可减少干扰），排除外部干扰与机器设置问题。
7. 排除导联接触问题：重新插拔导联线与心电板接口，检查接口无松动、氧化；若基线漂移，可将机器连续开机24小时进行排潮，排除机器内部受潮问题，仍异常 → 心电板故障（滤波电路、放大电路异常）。
8. 波幅异常（过小或过大）：调节心电幅度至合适值，若仍无改善，且排除导联问题 → 心电板放大芯片或信号调理电路故障。
9. 心率显示异常（无心率、心率偏高/偏低）
10. 无心率显示：排除心电波形异常问题后，若波形正常但无心率计数，多为心电板心率检测芯片或计数电路故障；若波形异常，按上述“心电波形异常”排查。
11. 心率偏高/偏低：若排除患者自身心率问题，多为心电板信号滤波不彻底、干扰计数异常，检查滤波电容或开启干扰监测功能，仍异常 → 心电板故障。
12. 心电板通讯报错（“模块通讯异常”“初始化错”）
13. 重新插拔心电板与主板的连接排线，检查排线无破损、针脚无氧化；关机重启后仍报错 → 心电板通讯芯片故障或心电板与主板兼容性问题。

三、拆机与心电板拆卸

1. 拆下后盖螺丝，打开机壳，断开所有与主板相连的排线、电源线、参数模块连接线（做好标记拍照），重点标记心电板与主板的连接排线（避免装回时接反）。
2. 找到心电板位置（通常与导联接口相连，有明显的导联线接口座），拧下固定心电板的螺丝，断开心电板与主板、导联接口的连接线，小心取下心电板（避免触碰板上精密元件）。

四、心电板常见故障与维修（元件级）

1. 信号采集/放大电路故障（最常见）

• 现象：无心电信号、波形微弱、波幅异常，部分伴随“无信号接收”报警。
• 排查
• 用万用表测心电放大芯片（如INA系列、AD系列）的供电电压（通常3.3V/5V），确认供电正常；用示波器检测芯片输入/输出端，若无信号输出或信号异常 → 芯片损坏。
• 典型故障：放大芯片发烫、输出信号失真，或滤波电容鼓包、漏电（导致信号杂波多、基线漂移），部分因保护二极管击穿，导致信号无法正常传输。
• 维修：更换同型号心电放大芯片、滤波电容或保护二极管；补焊芯片引脚（若存在虚焊），更换后清洁板卡，避免残留焊锡短路。

2. 导联接口故障

• 现象：导联接触不良、偶尔断信号、部分导联无反应，接口处有氧化痕迹。
• 排查：检查导联接口座针脚有无氧化、变形、虚焊；用万用表检测接口座与芯片之间的线路导通性，若断路 → 接口座损坏或线路虚焊。
• 维修：用酒精清洁接口座针脚（去除氧化层）；若针脚变形则矫正，虚焊则补焊；接口座损坏则更换同规格接口座，确保焊接牢固，避免接触不良。

3. 时钟/滤波电路故障

• 现象：心电波形杂乱、干扰严重、基线漂移明显，或心率计数异常。
• 排查：用示波器检测心电板晶振（通常8MHz/16MHz）有无正常波形；检查滤波电容（多为0.1μF、10μF）有无鼓包、漏电，滤波电阻阻值是否正常。
• 维修：更换晶振、谐振电容或损坏的滤波电容、电阻；若滤波电路虚焊，需全面补焊，确保信号滤波效果，减少干扰。

4. 通讯与供电故障

• 现象：心电板通讯报错、初始化失败，或心电板无法正常供电（无信号输出）。
• 排查：测心电板供电接口电压（通常3.3V/5V），无电压 → 供电线路或LDO稳压芯片故障；有电压但通讯失败 → 通讯芯片（如MAX系列）损坏或排线接触不良。
• 维修：更换同型号LDO稳压芯片、通讯芯片；检查供电线路、通讯线路，补焊虚焊部位；重新插拔排线，确保接触良好。

五、维修后测试

1. 装回心电板，按标记连接好所有线缆（重点确认心电板与主板、导联接口的排线连接正确），装回内置电池。
2. 开机测试：
3. 检查机器能否正常开机、通过自检，无“心电模块异常”“通讯错误”等报警。
4. 接入心电模拟信号发生器，验证心电波形显示正常、波幅稳定、基线无明显漂移，心率计数准确。
5. 连接正常导联线和电极片，模拟人体心电信号，测试各导联信号采集正常，无断连、无杂波干扰。
6. 测试心率报警功能，调节报警阈值，确认报警正常触发。
