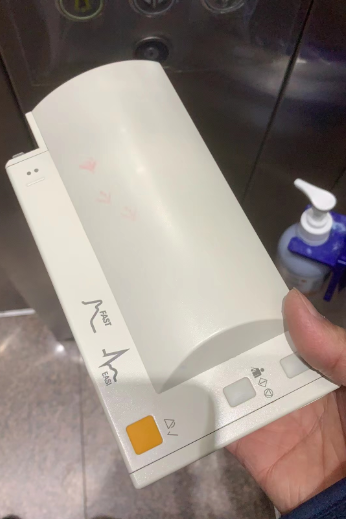

一、故障定位（MX600 心电模块）

• 心电模块核心功能：由导联接口、信号采集芯片、滤波电路、放大电路、信号处理芯片、数据传输接口等核心部分组成，核心作用是通过导联线采集人体心电信号，经滤波、放大处理后，将模拟信号转换为数字信号，传输至主控板，依托EASI技术和STAR算法完成心电信号分析，输出心电波形、心率、心律失常等参数，同时具备信号校准、故障自检、报警反馈等功能，联动主控板、操作面板完成整个心电监测流程。其信号采集的灵敏度、滤波效果、算法解析的准确性，直接决定心电监测的可靠性，是监护仪核心诊疗功能模块之一，一旦出现故障，会直接导致心电监测失效、参数偏差，影响临床对心律失常、心肌缺血等病症的判断，与各类医用监护仪心电模块的核心功能一致，同时契合医疗级心电采集模块的工作原理[1][3][5]。
• 常见故障表现及本质原因： 心电无波形显示、监测失效：多为导联线破损、接触不良，或心电模块导联接口氧化、松动，也可能是模块内部信号采集芯片损坏、供电异常，导致无法采集心电信号，属于信号采集类高频故障，与心电模块信号采集链路异常的故障原理一致[2][3]。心电波形杂乱、干扰严重：多为滤波电路故障、接地不良，或周围存在强电磁干扰，也可能是导联线屏蔽层破损、模块内部滤波电容老化，导致杂波混入心电信号，本质是信号滤波和抗干扰能力下降，可通过排查干扰源、修复滤波电路修正[2][3][5]。心率检测不准、忽高忽低：多为信号放大电路故障、信号处理芯片漂移，或导联接触不良导致信号采集不稳定，也可能是校准参数丢失，属于信号处理和采集精度异常，可通过校准、修复电路改善[3][5]。设备报错（如“ECG模块通信失败”“导联脱落”）：多为心电模块与主控板的连接线路松动、氧化，或模块内部电路短路/断路、数据传输接口损坏，导致信号传输中断，设备触发自检报警，属于电路或信号传输类故障[2][3]。心律失常误报、漏报：多为信号滤波不彻底、信号处理算法异常，或模块校准失效，导致异常信号误判，易误判为临床病症异常，实际为模块信号处理故障[1][3][5]。心电波形基线漂移、幅值异常：多为信号采集芯片老化、放大电路参数偏移，或导联接触不良、电极片失效，导致心电信号采集失真，属于信号采集和放大异常，与心电模块核心元件老化、采集链路故障相关[2][3]。

二、维修步骤（安全优先，含心电模块专项维修）

1. 断电关机+安全准备：关闭监护仪电源，拔掉电源插头，移除内置电池（避免维修过程中意外开机，损坏心电模块及内部电路）；准备专用工具（十字/一字螺丝刀、塑料撬棒、防静电手环、细软毛刷、无水酒精、棉签、万用表、示波器、精密镊子、热风枪、焊接工具），佩戴防静电手环，确保维修环境干燥、无粉尘、无腐蚀性液体、无强电磁干扰，避免静电、异物、干扰损坏模块内部精密芯片和电路，同时准备好备用心电模块、导联线、电极片、滤波电容、放大芯片等配套配件（若有），防止维修后信号采集异常、通信失败。维修前需记录心电模块当前校准参数，避免维修后参数丢失，保障操作安全[3]。
2. 拆机检查（心电模块专项排查）： 外观检查：拆设备侧盖和心电模块外壳（沿边缘用塑料撬棒轻轻撬开，避免损坏卡扣），找到心电模块（位于设备内部，紧贴主控板，带有明显的导联接口和数据传输接口，可参考MX600系列模块架规格匹配查找）；观察模块外观，查看模块外壳是否有破损、积污、水渍腐蚀痕迹，线路是否有断裂、老化，导联接口、数据接口是否有氧化、松动、破损，电路板表面是否有鼓包、烧毁的元件[2][3]。导联与接口检查：断开导联线与心电模块的连接，检查导联线是否有破损、断裂、屏蔽层脱落，接头是否氧化、松动；用精密镊子轻轻按压模块导联接口、数据接口的触点，查看触点接触是否良好，有无氧化、变形；检查模块与主控板的连接插件，查看是否松动、氧化，线路连接是否牢固[2][3]。电路与信号检测：用塑料撬棒轻轻抬起心电模块，查看模块与主控板的连接线路是否松动、脱落、氧化，接口插件是否完好；用万用表测量心电模块供电电压（按设备手册标准电压，通常为直流5V/12V），确认电源正常送达，测量电路板电源与地之间的阻值（正常范围70-80Ω以上），判断是否存在短路故障；用示波器检测模块信号输出端，通电（仅心电模块供电，不启动整机），连接标准模拟信号源，观察信号波形是否稳定、有无杂波，对比正常设备的信号波形，判断信号采集、滤波、放大功能是否正常，这一步是区分采集故障和处理故障的关键[3][5]。
3. 心电模块专项维修/更换： 轻微故障处理（接触不良/积污/信号干扰/校准失效）： 积污与接触修复：若模块表面、接口有积污、氧化，用细软毛刷清除表面灰尘，用棉签蘸取无水酒精，轻轻擦拭模块电路板表面、导联接口、数据接口和焊接点，清除积污和氧化痕迹，擦拭后用吹风机冷风档吹干，避免水分残留导致电路短路；重点清洁接口触点和芯片引脚，避免积污影响信号传输；若导联线接头氧化，用无水酒精清洁接头，更换老化、破损的导联线和电极片，确保导联接触良好[2][3]。信号干扰与滤波修复：若心电波形杂乱、干扰严重，排查周围强电磁干扰源（如其他医疗设备、电源线），调整设备摆放位置，确保接地良好；若滤波电路故障，检查滤波电容、电阻是否老化、损坏，更换与原规格一致的元件，焊接后测试滤波效果，确保杂波有效过滤，恢复心电波形清晰[3][5]。校准失效修复：若心率检测不准、基线漂移、心律失常误报，清洁模块和导联后，开机进入设备心电校准模式，使用标准心电模拟信号源配合校准，按设备手册操作步骤，调整信号放大、滤波参数，反复校准直至心电波形幅值、心率误差符合设备标准（心率误差≤±1次/分钟）；若校准参数丢失，可通过设备自带的校准程序恢复，或联系厂家获取校准参数，校准过程需遵循专业校准规范，确保校准精准，同时验证EASI技术和STAR算法的解析准确性[1][3][5]。轻微电路故障修复：若接口松动、氧化，用无水酒精清洁接口，重新插拔接口插件，确保接触紧密；若线路松动、脱落，用焊接工具重新焊接线路，焊接时控制温度（避免高温烧毁芯片），确保焊接牢固、无虚焊；若单个电阻、电容、二极管等元件损坏，更换与原规格一致的元件，焊接后测试电路通断和信号传输情况[3]。严重故障处理（芯片损坏/电路短路/无法修复）： 心电模块更换：若心电模块核心芯片（采集芯片、放大芯片、信号处理芯片）损坏、内部电路短路/断路，或电路板大面积破损，无法修复，直接更换飞利浦MX600原装心电模块（需与设备型号、接口规格完全匹配，可参考MX600系列兼容模块架规格，确保与主控板通信兼容，支持EASI技术和STAR算法）；更换时先记录心电模块上所有线路和接口的连接位置（避免接反、接错），用精密镊子断开所有连接线路和接口，拧下模块固定螺丝，取下旧模块；将新模块对齐安装位置，固定螺丝（力度适中，避免损坏电路板或设备外壳），按记录连接好所有线路和接口，确保线路牢固、正负极无误，安装过程中避免触碰芯片引脚，防止静电损坏，确保模块与导联接口、主控板连接正常[3][4]。联动排查：更换心电模块后，检查线路连接是否牢固、接口是否接触良好，测试模块供电和信号传输是否正常；连接导联线和标准电极片，测试心电信号采集功能，确认心电波形清晰、无杂波，心率检测准确；排查心电模块与主控板的通信情况，确保通信正常，设备无报错，同时进行心电校准，验证EASI技术的导联采集效果和STAR算法的异常信号解析准确性，确保心律失常、心肌缺血等异常情况能准确识别[1][3]。
4. 测试与调试： 测试前准备：将监护仪电池复位，连接电源，开机预热10-15分钟，确保设备处于稳定状态；准备好标准心电模拟信号源、测试导联线、电极片、示波器、测试记录表，记录心电模块运行状态、心电波形、心率参数、报警响应情况，确保无遗漏；同时恢复之前记录的校准参数，检查线路连接是否牢固，避免测试过程中出现信号中断、干扰异常[3][5]。功能测试：连接标准电极片和导联线，启动心电监测功能，观察心电波形是否清晰、无杂波、无基线漂移，心率显示是否准确、稳定；用标准心电模拟信号源输入不同心率、心律失常模拟信号，测试模块信号采集和解析能力，确认心律失常、心肌缺血等异常情况能准确识别、及时报警，无漏报、误报；用示波器检测模块信号输出，确认信号波形稳定、滤波效果良好，信号放大倍数符合设备标准（前置放大倍数参考医疗级心电模块标准）[1][3][5]。整机联动测试：开机运行30分钟，反复进行心电监测（3-5次），监测设备是否有报错、心电模块运行是否稳定，确认心电模块与主控板、操作面板联动正常，心电波形显示、心率报警、参数存储功能正常；测试过程中模拟临床使用场景，调整导联位置、切换监测模式，确保模块适应不同使用场景，无间歇性故障；同时检测模块散热情况，确认无异常发热现象，抗干扰能力符合临床使用要求[2][3]。
5. 装机复原：清洁心电模块表面及设备内部腔体、线路接口，整理线路（确保心电模块线路固定牢固，无松动、磨损，远离强电磁干扰源，避免信号受干扰），扣紧心电模块外壳和设备侧盖，拧紧紧固螺丝，确保外壳贴合紧密、无松动；将设备放置在平稳、干燥、无强电磁干扰的环境中，再次开机全面测试，确认心电模块功能正常、设备运行稳定，完成维修复原[2][3]。

三、常见故障与处理（心电模块专项）

• 心电无波形显示、监测失效：多为导联线破损/接触不良，或接口氧化、采集芯片损坏、供电异常→ 更换导联线和电极片，清洁接口、紧固线路；用万用表检测供电电压，修复或更换采集芯片，若无法修复，更换心电模块，确保信号采集链路通畅[2][3]。
• 心电波形杂乱、干扰严重：多为滤波电路故障、接地不良，或强电磁干扰、导联屏蔽层破损→ 排查干扰源、确保接地良好，更换滤波元件和破损导联线，修复滤波电路，调整设备摆放位置，避免强电磁干扰影响[2][3][5]。
• 心率检测不准、忽高忽低：多为放大电路故障、芯片漂移，或导联接触不良、校准失效→ 清洁导联和接口，进行心电校准，修复放大电路、更换漂移芯片；若校准无效，更换心电模块，确保信号处理精准[3][5]。
• 设备报错（ECG模块通信失败、导联脱落）：多为线路松动、氧化，或接口损坏、电路短路/断路→ 紧固线路接头，清洁接口，检查线路通断，修复短路/断路故障；若接口损坏，更换接口插件或心电模块，确保与主控板通信正常[2][3]。
• 心律失常误报、漏报：多为滤波不彻底、校准失效，或信号处理算法异常→ 修复滤波电路，重新校准心电模块，验证STAR算法解析准确性；若算法异常，联系厂家升级模块固件，若无法修复，更换心电模块[1][3][5]。
• 心电波形基线漂移、幅值异常：多为采集芯片老化、放大参数偏移，或导联接触不良、电极片失效→ 更换电极片和老化芯片，调整放大电路参数，清洁导联和接口，重新校准，确保信号采集失真问题解决[2][3]。
