一、探头基本信息

•型号：天津索维SW2100眼科A/B超

•B探头：10MHz机械扇扫，专用接口

•结构：声透镜→匹配层→压电晶体阵元→内部电路板→多芯屏蔽电缆→主机接头

二、常见故障与判断

1.图像黑影/黑道/局部无回声（最常见）

•原因：阵元（晶片）损坏/老化、电缆芯线断、接插件虚焊

•自查：轻晃探头根部电缆，图像时好时坏→电缆断芯固定位置黑道、金属棒划过探头无反应→阵元失效

2.图像模糊/灵敏度低/整体偏暗

•原因：声透镜起泡/脱胶、匹配层腐蚀、晶体衰减

•自查：探头表面有鼓包、裂纹、发黏→透镜问题

3.主机不认探头/报错/死机

•原因：接头针脚歪/氧化、内部电路板损坏、电缆短路

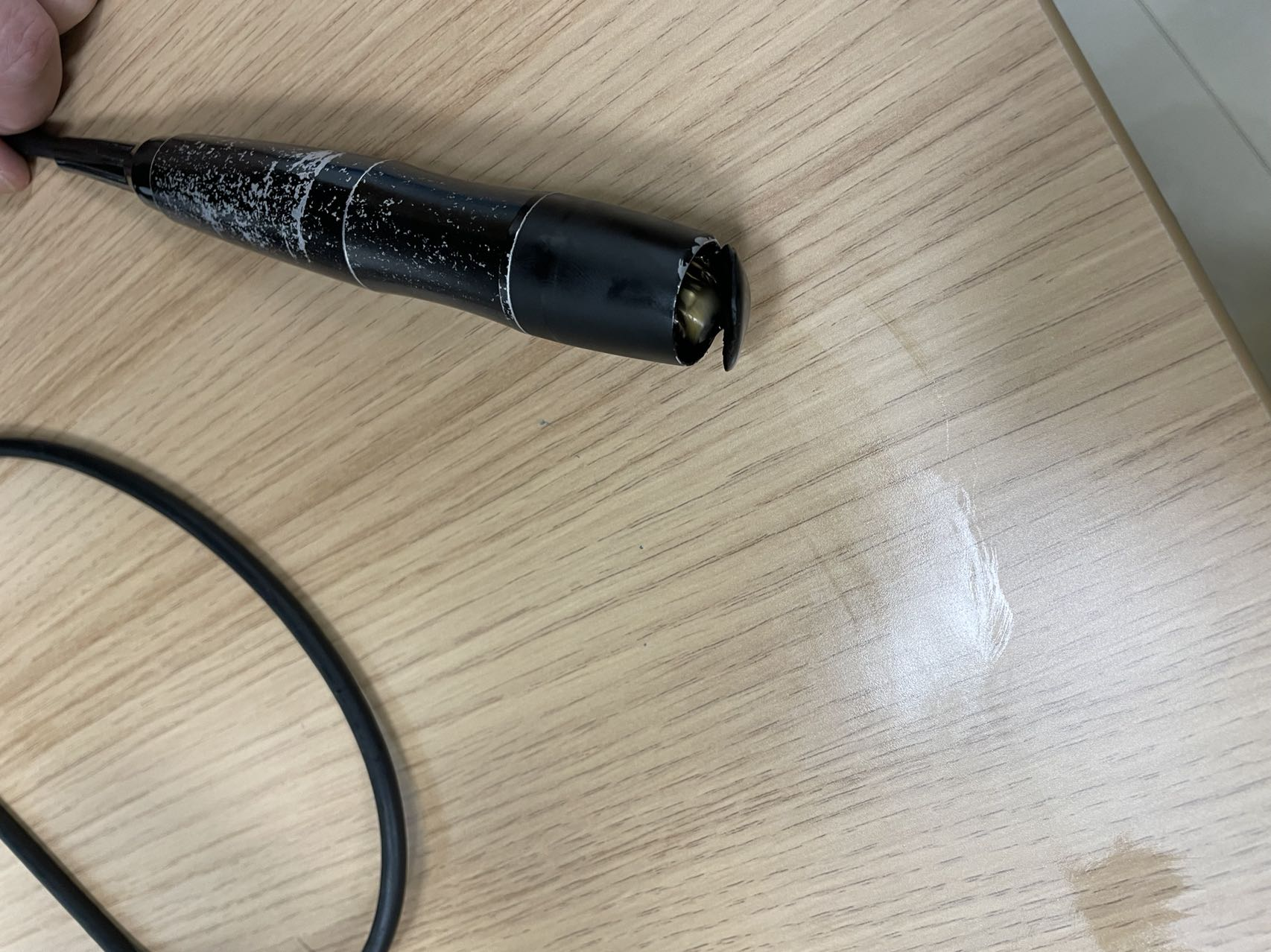

4.外壳裂/耦合剂渗入

•风险：极易腐蚀晶体，必须立刻停用

三、维修方案

现场可做（仅限外观/接头/电缆外皮）

1.清洁接头：关机拔探头，用无水酒精擦接头针脚，检查是否弯曲/氧化

2.电缆外皮修复：外皮小破损→热缩管包裹；内部断芯不要自己焊（上百根细丝，易短路）

3.声透镜小气泡/脱胶：清洁表面，用医用液体硅橡胶注入缝隙，赶气泡，软带绑扎24小时固化仅限小面积，大面积透镜脱落→必须换探头

️专业级维修

•换阵元（晶片）：需专用设备测电容/电压定位坏晶片，拆声头更换，重新灌注匹配液、密封透镜

•电缆更换：整根电缆含接头，需专业压接/焊接，屏蔽层复原

•内部板卡维修：检修放大/发射电路、更换IC

四、维修前必做（防二次损坏）

1.立即停用：图像异常或外壳裂→拔探头，避免短路烧主机。

2.拍照留证：故障图像、探头外观、接头细节。

3.不要自行拆声头：内部有匹配液，泄漏即报废。
