一、维修前准备

• 安全防护：必须佩戴防静电手环，使用防静电工作台与工具。uMEC10 主板集成大量 CMOS 芯片，静电极易造成隐性损坏。
• 工具：十字螺丝刀、万用表、热风枪、电烙铁、吸锡器、放大镜、示波器（可选）。
• 备件：备用主板（首选）、常见易损芯片（LDO、电源管理 IC、电容）。
• 断电：拔下交流电源，取出内置电池，彻底断电 5 分钟后再拆机。

二、故障初步诊断（区分主板 / 非主板）

先排除外部因素，避免误判主板：

1. 开机无反应 / 黑屏测电源适配器输出（标称 12V/15V），电压异常则换电源。测主板主供电接口（通常 12V），无电压 → 查电源板 / 保险丝；有电压 → 主板故障。屏幕白屏 / 花屏：外接 VGA 显示器。有输出 → 屏或排线问题；无输出 → 主板故障。
2. 多参数异常（ECG/SPO2/NIBP 同时报错）单个参数异常 → 多为探头 / 参数板问题。所有参数模块不工作、自检失败 → 主板（主控、总线、供电）故障。
3. 按键 / 接口失效（USB、网络、报警灯不亮）重新插拔排线；仍无效 → 主板接口或控制芯片损坏。

三、拆机与主板拆卸

1. 拆下后盖螺丝，打开机壳，断开所有与主板相连的排线、电源线、参数模块连接线（做好标记拍照）。
2. 拧下固定主板的螺丝，小心取下主板。

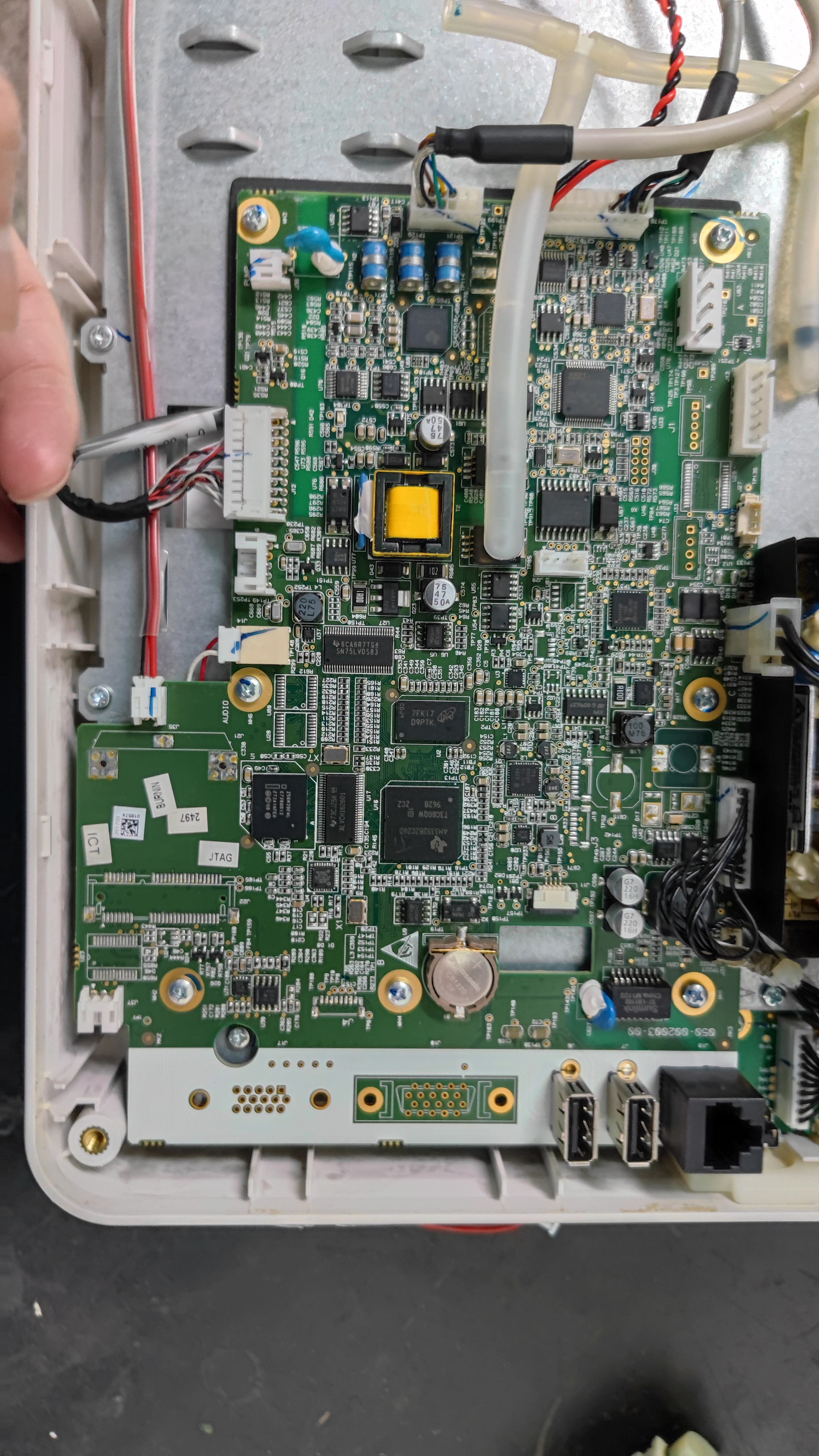

四、主板常见故障与维修（元件级）

1. 电源供电故障（最常见）

• 现象：不开机、开机掉电、部分模块无电。
• 排查用万用表测主板上各路 LDO 稳压芯片（如 5V、3.3V、1.8V）的输入 / 输出电压。典型故障：输出电压偏低、为 0V、或芯片严重发烫 → 芯片短路或负载短路。维修：更换同型号 LDO / 电源管理芯片（如 TI、 Richtek 系列），检查后端滤波电容（鼓包、漏电）。

2. 时钟 / 复位电路故障

• 现象：开机卡 Logo、反复重启、无法完成自检。
• 排查：测主板晶振（通常 8MHz/25MHz）有无波形（示波器）；查复位芯片电压。
• 维修：更换晶振、谐振电容或复位 IC。

3. 接口与通讯故障

• 现象：USB 不认、参数模块通讯失败、报警灯不亮。
• 排查：检查接口针脚有无氧化 / 变形；测接口芯片（如 USB 集线器、串口收发器）供电与信号。
• 维修：更换接口芯片；补焊虚焊的排针 / 插座。

4. 程序 / 固件异常

• 现象：参数错乱、功能丢失、报错 “软件故障”。
• 排查：确认固件版本；尝试重新刷机（需迈瑞专用工具与固件包）。
• 维修：刷机软件，重刷固件。

五、维修后测试

1. 装回主板，连接所有线缆与电池。
2. 开机测试：检查能否正常开机、通过自检。接入 ECG、SPO2、NIBP 模拟信号，验证所有参数测量正常。测试按键、屏幕、报警、数据导出等功能。
