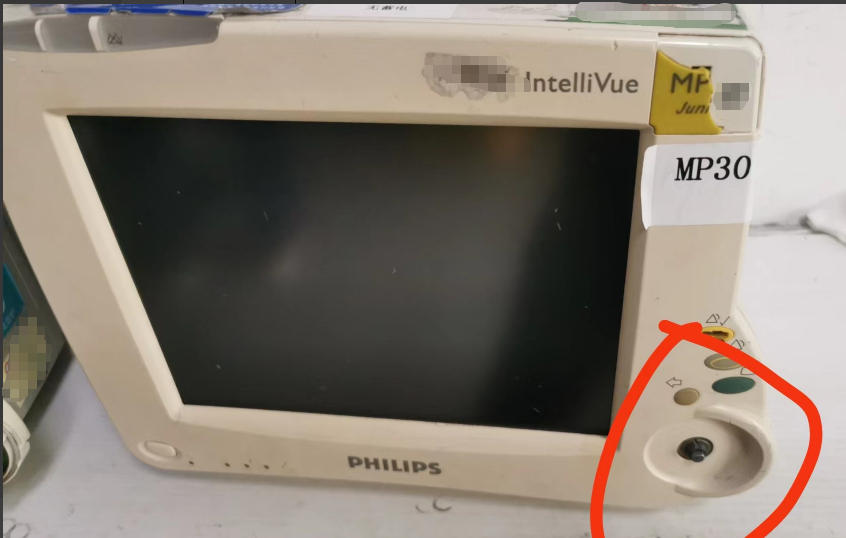

一、故障定位（M8002A 编码器组件）

• 编码器组件核心功能：由机械旋转轴、光电码盘、光电传感器、信号处理电路、按压触点、数据传输接口等核心部分组成，核心作用是将机械旋转/按压动作转换为电信号，传输至主控板，实现监护参数的精准调节、菜单操作及指令确认；同时具备信号反馈功能，确保调节动作与设备显示、参数输出同步，联动主控板、操作面板、各监护模块完成整个操作流程。其机械旋转的顺畅性、光电信号的稳定性，直接决定设备操作的精准度和可靠性，是监护仪人机交互的核心部件，一旦出现故障，会直接导致参数调节失效、操作卡顿，影响诊疗操作效率，与各类医用监护仪编码器的核心功能一致，同时契合精密编码器的工作原理。
• 常见故障表现及本质原因： 旋转卡顿、不顺畅，调节无反应：多为编码器内部机械磨损、异物堵塞（灰尘、消毒液残留），或旋转轴松动、轴承老化，也可能是光电码盘卡滞，属于机械类高频故障，与编码器机械部件磨损、污染的故障原理一致。参数调节漂移、精度下降：多为光电码盘污染、光电传感器老化，或编码器零点偏移、信号传输干扰，导致信号解析错误，也可能是校准参数丢失，本质是信号检测和传输异常，可通过清洁、校准手段修正。按压无响应、按压卡滞：多为按压触点积污、磨损，或按压弹簧疲劳、变形，导致触点接触不良，无法触发指令，属于机械触点类故障，类似编码器按压结构损坏引发的功能异常。设备报错（如“编码器通信失败”“参数调节异常”）：多为编码器与主控板的连接线路松动、氧化，或编码器内部电路短路/断路、信号处理芯片故障，导致信号传输中断，设备触发自检报警，属于电路或信号传输类故障。旋转有反应但参数无变化：多为编码器信号输出异常、光电传感器损坏，或主控板信号接收模块故障，易误判为编码器完全失效，实际为信号传输或检测元件故障。信号丢失、调节时参数忽快忽慢：多为光电码盘磨损、信号滤波电路故障，或供电电压不稳定，导致脉冲信号传输不稳定，属于信号解析类故障，与编码器信号传输异常的核心原因一致。

二、维修步骤（安全优先，含编码器组件专项维修）

1. 断电关机+安全准备：关闭监护仪电源，拔掉电源插头，移除内置电池（避免维修过程中意外开机，损坏编码器组件及内部电路）；准备专用工具（十字/一字螺丝刀、塑料撬棒、防静电手环、细软毛刷、无水酒精、棉签、万用表、示波器、精密镊子、精密润滑剂），佩戴防静电手环，确保维修环境干燥、无粉尘、无腐蚀性液体，避免静电、异物损坏编码器内部光电元件和机械结构，同时准备好备用编码器组件、按压弹簧、触点、密封件等配套配件（若有），防止维修后机械卡滞、信号传输异常。维修前需记录编码器当前校准参数，避免维修后参数丢失，保障操作安全[1][3]。
2. 拆机检查（编码器组件专项排查）： 外观检查：拆设备操作面板或对应模块外壳（沿边缘用塑料撬棒轻轻撬开，避免损坏卡扣），找到编码器组件（操作面板编码器位于旋钮下方，内置编码器紧贴对应模块电路板，带有明显的旋转轴和信号接口）；观察编码器外观，查看旋转轴是否松动、变形，外壳是否有破损、积污、水渍腐蚀痕迹，线路是否有断裂、老化，接口是否有氧化、松动、破损，按压触点是否有积污、磨损[1][3]。机械与触点检查：轻轻旋转编码器旋钮，感受旋转阻尼是否均匀、有无卡顿，按压旋钮查看回弹是否顺畅、有无卡滞；用精密镊子轻轻按压按压触点，查看触点接触是否良好，有无氧化、变形；拆卸编码器外壳（若可拆），查看内部光电码盘、光电传感器是否有积污、磨损，旋转轴轴承是否老化、松动，有无异物堵塞。电路与信号检测：用塑料撬棒轻轻抬起编码器组件，查看编码器与主控板的连接线路是否松动、脱落、氧化，接口插件是否完好；用万用表测量编码器供电电压（按设备手册标准电压，通常为直流5V），确认电源正常送达，测量信号输出端通断，判断是否存在电路故障；用示波器检测编码器旋转时的脉冲信号，观察信号波形是否稳定、有无杂波，对比正常设备的信号波形，判断信号传输是否正常，这一步是区分机械故障和电路故障的关键。
3. 编码器组件专项维修/更换： 轻微故障处理（机械卡滞/积污/信号漂移）： 积污清洁：若编码器旋钮周边、内部有灰尘、消毒液残留，用细软毛刷清除表面灰尘，用棉签蘸取无水酒精，轻轻擦拭编码器旋转轴、底部触点、线路接头及内部光电码盘、光电传感器，清除积污和腐蚀痕迹，擦拭后用吹风机冷风档吹干，避免水分残留导致电路短路；清洁光电码盘时，用无绒布沿切线方向轻轻擦拭，避免径向擦拭划伤码盘，避免触碰精密部件，防止二次损坏。机械卡滞修复：若旋转卡顿、不顺畅，且无明显磨损，清理内部异物后，在旋转轴与轴承接触部位，涂抹少量医用级精密润滑剂（避免过多导致积污），轻轻旋转旋钮，确保润滑均匀，恢复旋转顺畅度；若按压卡滞、回弹不良，拆卸编码器外壳，检查按压弹簧是否疲劳、变形，更换弹簧或调整弹簧位置，清洁按压触点，确保按压顺畅、触点接触良好。信号漂移、精度校准：若参数调节漂移、零点偏移，清洁编码器内部码盘和光电元件后，开机进入设备校准模式，旋转编码器调节参数，反复校准直至调节精度符合设备标准（参数调节误差≤±1%）；若校准参数丢失，可通过设备自带的校准程序恢复，获取校准参数，校准过程需遵循专业校准规范，确保校准精准，同时用示波器监测信号，调整编码器与主控板的连接位置，确保信号传输稳定。轻微电路故障修复：若接口松动、氧化，用无水酒精清洁接口，重新插拔接口插件，确保接触紧密；若线路松动、脱落，用焊接工具重新焊接线路，焊接时控制温度，避免高温烧毁光电元件，确保焊接牢固、无虚焊。严重故障处理（磨损严重/无法修复）： 编码器组件更换：若编码器内部机械部件（齿轮、轴承、码盘）严重磨损、光电元件老化，或电路短路/断路，无法修复，直接更换飞利浦M8002A原装编码器组件（需与设备型号、接口规格完全匹配，注意区分操作面板编码器和内置编码器，避免线数不匹配导致调节异常）；更换时先记录编码器线路的连接位置（避免接反），用精密镊子断开线路接头，拧下编码器固定螺丝，取下旧编码器；将新编码器对齐安装位置，固定螺丝（力度适中，避免损坏编码器或面板），按记录连接好线路，确保线路牢固、正负极无误，安装过程中避免用力过猛，防止损坏编码器内部精密结构，避免因配件不匹配导致的功能异常。联动排查：更换编码器后，检查线路连接是否牢固，旋转编码器旋钮，查看脉冲信号是否稳定（用示波器检测）；测试按压功能，确认触点接触良好、触发正常；检查编码器与操作面板或模块的贴合度，确保无松动、无偏移，避免因安装不当导致再次故障，同时排查主控板信号接收模块，确保无联动故障，校准编码器参数，确保调节精准。
4. 测试与调试： 测试前准备：将监护仪电池复位，连接电源，开机预热5-10分钟，确保设备处于稳定状态；准备好测试记录表、示波器、标准测试工具，记录编码器旋转调节、按压确认的测试情况，确保无遗漏；同时恢复之前记录的校准参数，检查线路连接是否牢固，避免测试过程中出现信号中断、机械卡滞。功能测试：逐一测试编码器功能，旋转旋钮调节各项监护参数（心率、血压、血氧等），查看参数调节是否精准、顺畅，无卡顿、无漂移，调节精度符合设备标准；按压旋钮测试确认、触发功能，确保按压响应灵敏、回弹正常，无无响应现象；用示波器检测旋转时的脉冲信号，确认信号稳定、无杂波，无信号丢失情况，验证信号传输的可靠性。整机联动测试：开机运行30分钟，监测设备是否有报错、编码器操作是否出现异常，确认编码器与主控板、操作面板、各监护模块联动正常，参数调节后设备显示、报警功能正常；测试过程中模拟日常操作场景，反复旋转、按压编码器，确保其运行稳定，无发热、无异响，避免间歇性故障遗漏，同时检测信号传输的稳定性，确保无信号漂移。
5. 装机复原：清洁编码器表面及设备操作面板、内部腔体，整理线路（确保编码器线路固定牢固，无松动、磨损，远离强电磁干扰源，避免信号受干扰），扣紧设备外壳或模块外壳，拧紧紧固螺丝，确保面板贴合紧密、无松动；将设备放置在平稳、干燥的环境中，再次开机全面测试，确认编码器功能正常、设备运行稳定，完成维修复原[1][3]。

三、常见故障与处理（编码器组件专项）

• 旋转卡顿、不顺畅，调节无反应：多为内部机械磨损、异物堵塞，或旋转轴松动、轴承老化→ 清洁编码器内部及旋转轴，涂抹精密润滑剂；若磨损严重，更换原装编码器组件，避免机械卡阻加剧部件损坏。
• 参数调节漂移、精度下降：多为码盘污染、光电元件老化，或旋转轴偏移、零点漂移→ 清洁码盘和光电元件，进行精度校准；若校准无效，更换编码器，排查信号传输线路，避免信号失真影响调节精度。
• 按压无响应、按压卡滞：多为按压触点积污、磨损，或弹簧疲劳、变形→ 清洁触点，更换疲劳弹簧；若触点严重磨损，更换编码器，确保按压功能正常触发[1]。
• 设备报错（编码器通信失败、参数调节异常）：多为线路松动、氧化，或编码器内部电路短路/断路→ 紧固线路接头，清洁接口，检查线路通断；若电路损坏，更换编码器，排查主控板信号接收模块，确保信号传输正常。
• 旋转有反应但参数无变化：多为信号输出异常、光电传感器损坏，或主控板接收故障→ 用示波器检测信号输出，修复或更换光电传感器，排查主控板信号接收模块，若无法修复，更换编码器。
• 信号丢失、调节时参数忽快忽慢：多为码盘磨损、滤波电路故障，或供电电压波动→ 清洁、更换码盘，修复滤波电路，检查供电电压，校准编码器信号；若码盘严重磨损，更换编码器，确保信号传输稳定。
