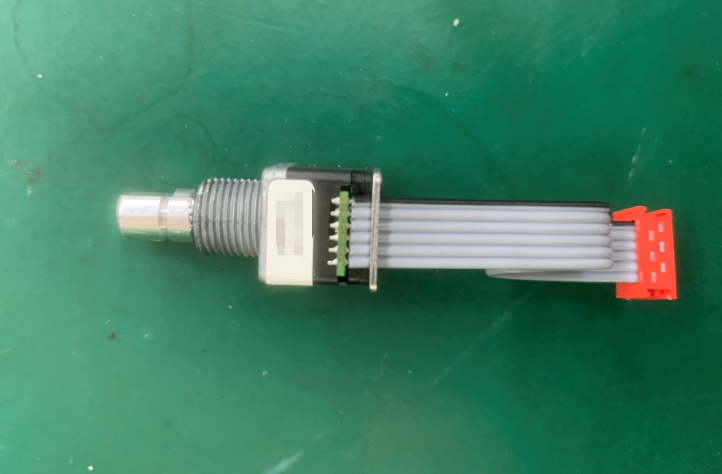

一、故障定位（MX600 飞梭编码器）

• 飞梭编码器核心功能：通过旋转运动输出脉冲信号，传输至设备主控板，实现监护参数的精准调节；按压功能联动内部触点开关，完成菜单确认、功能触发等操作，其信号传输的稳定性和机械结构的完好性，直接决定参数调节的精度和操作的便捷性，间接保障监护工作的高效开展。作为监护仪的核心调节部件，其故障会直接导致医护人员无法快速精准设置监护参数，影响诊疗工作效率。
• 常见故障表现及本质原因： 旋转卡顿、不顺畅，调节无反应：多为飞梭编码器内部机械结构磨损（如齿轮、轴承磨损）、异物（灰尘、消毒液残留）堵塞，或旋转轴松动、卡滞，部分因内部码盘磨损导致机械卡阻，属于机械类故障，也是该部件最常见的故障类型，类似工业编码器机械磨损引发的运行异常问题。参数调节漂移、精度下降：多为编码器内部光电元件老化、码盘污染，导致脉冲信号传输异常，或旋转轴偏移、零点漂移，使得调节时参数忽快忽慢、无法精准定位，本质是信号传输失真，与编码器信号丢失、位置漂移的故障原理一致[7]。按压无响应、按压卡滞：多为编码器内部按压触点开关磨损、积污，或触点接触不良，也可能是按压弹簧疲劳、变形，导致按压时无法触发确认信号，属于机械触点类故障，部分可通过清洁触点恢复正常。旋转有反应但参数无变化：多为编码器与主控板的连接线路松动、脱落，或编码器内部电路短路/断路，导致脉冲信号无法正常传输至主控板，易误判为编码器机械故障，实际为信号传输类故障，与编码器电缆故障引发的信号中断问题类似[7]。编码器发热、有异响：多为内部机械部件严重磨损、卡滞，或电路接触不良导致局部发热，长期不处理会加剧内部元件损坏，甚至影响设备其他电路模块，属于严重故障，需立即停机排查，类似编码器机械损坏引发的异常噪音、过热问题。

二、维修步骤（安全优先，含飞梭编码器专项维修）

1. 断电关机+安全准备：关闭监护仪电源，拔掉电源插头，移除内置电池（避免维修过程中意外开机，损坏编码器及内部电路）；准备专用工具（十字/一字螺丝刀、塑料撬棒、防静电手环、细软毛刷、无水酒精、棉签、精密镊子、示波器、万用表），佩戴防静电手环，确保维修环境干燥、无粉尘、无腐蚀性液体，避免静电、异物损坏编码器内部精密光电元件和电路，同时准备好备用密封件和导电胶（若有），防止维修后密封不良、触点接触不佳。维修前需确保环境整洁无尘，避免灰尘进入编码器内部造成二次损害。
2. 拆机检查（飞梭编码器专项排查）： 外观检查：拆设备前盖（沿边缘用塑料撬棒轻轻撬开，避免损坏卡扣），找到飞梭编码器（位于操作面板中央，呈旋钮状，底部连接线路至主控板）；观察编码器外观，查看旋钮表面是否有破损、掉漆，旋转轴是否松动、偏移，旋钮与面板的贴合度是否良好，周边是否有灰尘、消毒液残留、水渍腐蚀痕迹，排查外部污染和物理损坏。机械检查：轻轻旋转编码器旋钮，感受旋转阻力是否均匀，有无卡顿、异响，按压旋钮查看回弹是否正常、有无卡滞；用手轻轻晃动旋转轴，检查是否松动、偏移，判断内部机械结构是否磨损或卡阻，初步排查机械类故障。电路与信号检测：用塑料撬棒轻轻抬起编码器，查看底部连接线路是否松动、脱落、氧化，线路接头是否完好；用万用表测量编码器供电电压（按设备手册标准电压，通常为直流5V），确认电源正常送达；用示波器检测编码器旋转时的脉冲信号，查看信号是否稳定、有无杂波，对比正常设备的信号波形，判断是否存在信号传输异常，排查电路和信号类故障，这一步是区分机械故障和电路故障的关键[6]。
3. 飞梭编码器专项维修/更换： 轻微故障处理（机械卡滞/积污/信号漂移）： 积污清洁：若编码器旋钮周边、内部有灰尘、消毒液残留，用细软毛刷清除表面灰尘，用棉签蘸取无水酒精，轻轻擦拭编码器旋转轴、底部触点及线路接头，清除积污和腐蚀痕迹，擦拭后用吹风机冷风档吹干，避免水分残留导致电路短路；重点清洁内部码盘和光电元件，避免污染导致信号漂移，清洁过程中避免触碰精密部件，防止二次损坏。机械卡滞修复：若旋转卡顿、不顺畅，且无明显磨损，清理内部异物后，在旋转轴与轴承接触部位，涂抹少量医用级精密润滑剂（避免过多导致积污），轻轻旋转旋钮，确保润滑均匀，恢复旋转顺畅度；若按压卡滞、回弹不良，拆卸编码器外壳，检查按压弹簧是否疲劳、变形，更换弹簧或调整弹簧位置，清洁按压触点，确保按压顺畅、触点接触良好。信号漂移、精度校准：若参数调节漂移，清洁编码器内部码盘和光电元件后，开机进入设备校准模式，旋转编码器调节参数，反复校准直至调节精度符合设备标准（参数调节误差≤±1%）；若零点漂移，用示波器监测信号，调整编码器与主控板的连接位置，确保信号传输稳定，校准后保存参数，重启设备测试，类似编码器零点偏移的校准方法。严重故障处理（磨损严重/无法修复）： 编码器更换：若编码器内部机械部件（齿轮、轴承、码盘）严重磨损、光电元件老化，或电路短路/断路，无法修复，直接更换飞利浦MX600原装飞梭编码器；更换时先记录编码器线路的连接位置（避免接反），用精密镊子断开线路接头，拧下编码器固定螺丝，取下旧编码器；将新编码器对齐安装位置，固定螺丝（力度适中，避免损坏编码器或面板），按记录连接好线路，确保线路牢固、正负极无误，安装过程中避免用力过猛，防止损坏编码器内部精密结构，参考编码器正确拆卸步骤的核心要点，避免违规操作导致部件报废。联动排查：更换编码器后，检查线路连接是否牢固，旋转编码器旋钮，查看脉冲信号是否稳定（用示波器检测）；测试按压功能，确认触点接触良好、触发正常；检查编码器与操作面板的贴合度，确保无松动、无偏移，避免因安装不当导致再次故障，同时排查主控板信号接收模块，确保无联动故障[6]。
4. 测试与调试： 测试前准备：将监护仪电池复位，连接电源，开机预热5-10分钟，确保设备处于稳定状态；准备好测试记录表，记录编码器旋转调节、按压确认的测试情况，确保无遗漏；同时准备标准测试工具，辅助检测信号稳定性。功能测试：逐一测试编码器功能，旋转旋钮调节各项监护参数（心率、血压、血氧等），查看参数调节是否精准、顺畅，无卡顿、无漂移，调节精度符合设备标准；按压旋钮测试确认、触发功能，确保按压响应灵敏、回弹正常，无无响应现象；用示波器检测旋转时的脉冲信号，确认信号稳定、无杂波，无信号丢失情况，验证信号传输的可靠性[7]。整机联动测试：开机运行30分钟，监测设备是否有报错、编码器操作是否出现异常，确认编码器与主控板联动正常，参数调节后设备显示、报警功能正常；测试过程中模拟日常操作场景，反复旋转、按压编码器，确保其运行稳定，无发热、无异响，避免间歇性故障遗漏。
5. 装机复原：清洁编码器表面及设备操作面板、内部腔体，整理线路（确保编码器线路固定牢固，无松动、磨损，远离强电磁干扰源，避免信号受干扰），扣紧设备前盖，拧紧紧固螺丝，确保面板贴合紧密、无松动；将设备放置在平稳、干燥的环境中，再次开机全面测试，确认编码器功能正常、设备运行稳定，完成维修复原。

三、常见故障与处理（飞梭编码器专项）

• 旋转卡顿、不顺畅，调节无反应：多为内部机械磨损、异物堵塞，或旋转轴松动、卡滞→ 清洁编码器内部及旋转轴，涂抹精密润滑剂；若磨损严重，更换原装飞梭编码器，避免机械卡阻加剧部件损坏。
• 参数调节漂移、精度下降：多为码盘污染、光电元件老化，或旋转轴偏移、零点漂移→ 清洁码盘和光电元件，进行精度校准；若校准无效，更换编码器，排查信号传输线路，避免信号失真影响调节精度，类似编码器位置漂移的处理方法[7]。
• 按压无响应、按压卡滞：多为按压触点积污、磨损，或弹簧疲劳、变形→ 清洁触点，更换疲劳弹簧；若触点严重磨损，更换编码器，确保按压功能正常触发。
• 旋转有反应但参数无变化：多为线路松动、脱落，或编码器内部电路短路/断路→ 紧固线路接头，检查线路通断；若电路损坏，更换编码器，排查主控板信号接收模块，避免信号传输中断[7]。
• 编码器发热、有异响：多为内部机械严重磨损、卡滞，或电路接触不良→ 立即停机，拆卸检查，更换磨损部件或编码器，检查电路接触情况，避免损坏设备其他模块，类似编码器机械损坏引发的异常问题处理方式[7]。
• 调节时参数忽快忽慢：多为脉冲信号传输不稳定、码盘磨损，或电源电压波动→ 清洁码盘，检查线路连接和供电电压，校准编码器信号；若码盘严重磨损，更换编码器，确保信号传输稳定，避免电源波动影响编码器工作。
