一、故障原因（三者关联，互为因果）

1. 漏水（最核心诱因）

• 弯曲橡皮老化 / 破损：蛇骨处橡皮开裂、针孔，是最常见漏水点。
• 先端密封失效：物镜 / CCD 窗口玻璃胶圈老化、脱胶，液体渗入内部。
• 钳道管破损：活检钳摩擦导致管壁穿孔，水从钳道漏入镜体。
• LG 软管 / 插入管开裂：外皮老化折裂，液体侵入内部线束与蛇骨腔。

2. 图像模糊（漏水直接后果）

• CCD 进水受潮：水渍附着 CCD 表面、电路腐蚀，导致图像发雾、拖影、偏色。
• 物镜 / 棱镜结雾 / 污染：进水后光学镜片发霉、水渍残留，清晰度骤降。
• 导光束断丝 / 老化：光纤断裂（常见 20%+）、发黄发黑，照明不足致图像偏暗模糊。
• C 套老化：导光 / 导像束固定套破损，光路偏移、散光。

3. 角度不足（机械磨损 + 进水卡滞）

• 角度钢丝拉长 / 断丝：长期弯曲疲劳致钢丝变长、拉力不足，或局部断裂，弯角不到位。
• 蛇骨磨损 / 卡滞：关节磨损、进水后锈蚀 / 结垢，弯曲阻力大、角度受限。
• 鼓轮 / 滚柱磨损：角度驱动组件磨损，传动效率下降，旋钮空转、角度不足。
• 插入管变形：压扁、折痕，内部线束 / 蛇骨受挤压，弯曲行程受限。

二、分步维修方案（专业级，需洁净台 / 测漏仪 / 烘干箱）

第一步：漏水定位与预处理（必做，禁止带电）

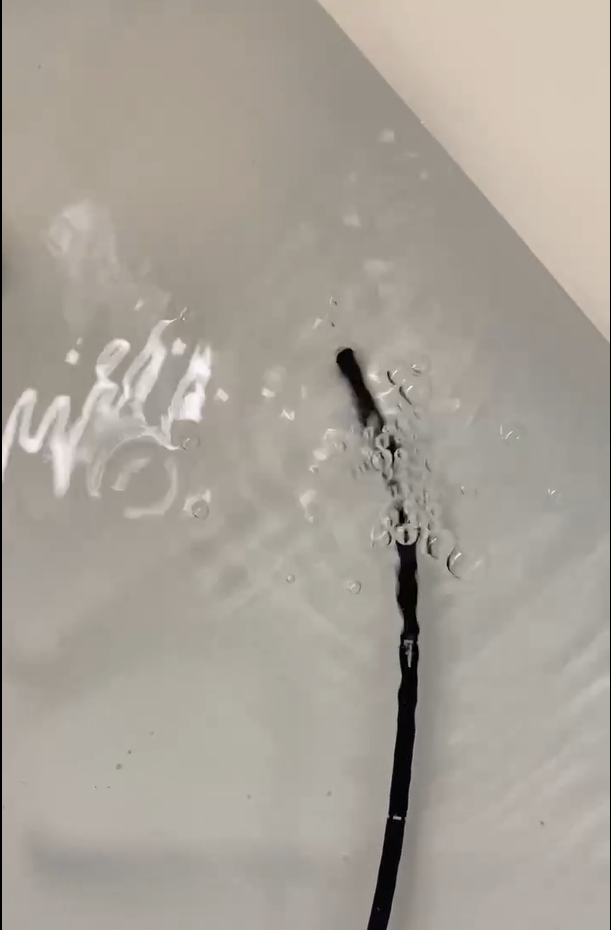

1. 测漏检测：连接内镜测漏仪，加压 0.3MPa，保压 3 分钟。观察气泡位置：弯曲部冒泡→弯曲橡皮漏水；先端镜头处冒泡→窗口密封漏水；钳道口冒泡→钳道管破损；插入管中段冒泡→LG 软管开裂。
2. 断电烘干：确认漏水后，立即关机，送60℃恒温烘干箱烘干 24–48 小时，彻底去除内部水汽，防止 CCD / 电路腐蚀加剧。

第二步：图像模糊修复（光路 + CCD 处理）

1. 先端拆检：无菌环境下拆卸先端护帽、物镜组件，检查：镜片：无水渍、霉斑，用无水乙醇 + 无尘棉签轻柔擦拭；破损则更换物镜组。CCD：烘干后测试，若仍模糊 / 花屏→更换 CCD 组件（含驱动板）。
2. 导光束更换：检查光纤断丝率＞15%→更换新导光束，恢复照明亮度。
3. C 套 / 绝缘件更换：老化破损的 C 套、橡皮垫全部更换，固定光路、防止散光。

第三步：角度不足修复（机械传动重建）

1. 角度钢丝更换：取出旧钢丝，检查长度与磨损→更换原装同规格钢丝，调整张力至标准（上下 / 左右角度≥180°/160°）。
2. 蛇骨检修：拆解蛇骨，清洁关节水垢 / 锈蚀，磨损严重则更换蛇骨组件，确保弯曲顺畅。
3. 鼓轮 / 滚柱维护：检查驱动轮磨损，打磨或更换，加注专用润滑脂，保证传动无空转。
4. 插入管整形 / 更换：轻微压扁→专用工具复位；变形严重→更换插入管（含 LG 软管）。

第四步：密封重装与测漏（关键，防止复发）

1. 组件重装：更换全部密封件（弯曲橡皮、窗口胶圈、钳道密封圈），专用胶水密封，确保无间隙。
2. 二次测漏：加压 0.3MPa 保压 5 分钟，压力无下降、无气泡→密封合格。
3. 整机校准：连接主机测试，调整白平衡、焦距，确认图像清晰、角度达标、送气 / 水正常。

三、维修要点与风险提示

• 禁止自行拆机：内部 CCD、光路精密，无洁净环境与工具易造成二次损坏。
• 零件必须原装：EB-270T 为富士专用规格，非原装零件会导致密封不良、角度不准、图像色差。
• 维修周期：标准复合型故障维修约10–15 个工作日，保修 3–6 个月（非人为）。
• 成本参考：更换 CCD + 插入管 + 钢丝 + 密封件，费用约为新机的 30%–50%，需评估维修价值。

四、日常预防（延长寿命，减少复发）

1. 每次用后测漏：严格执行 “用后测漏→清洗→消毒→烘干” 流程，杜绝带水存放。
2. 避免暴力操作：禁止过度弯曲、猛拧角度旋钮，减少钢丝与蛇骨磨损。
3. 定期保养：每 6 个月送专业机构预防性维护，检查密封件、钢丝张力、导光束状态。
