一、故障排查

（一）电源板输出电压检测

1. 断电与安全防护：关闭设备电源，拔掉交流电源线，佩戴防静电手环，准备万用表、示波器等工具。

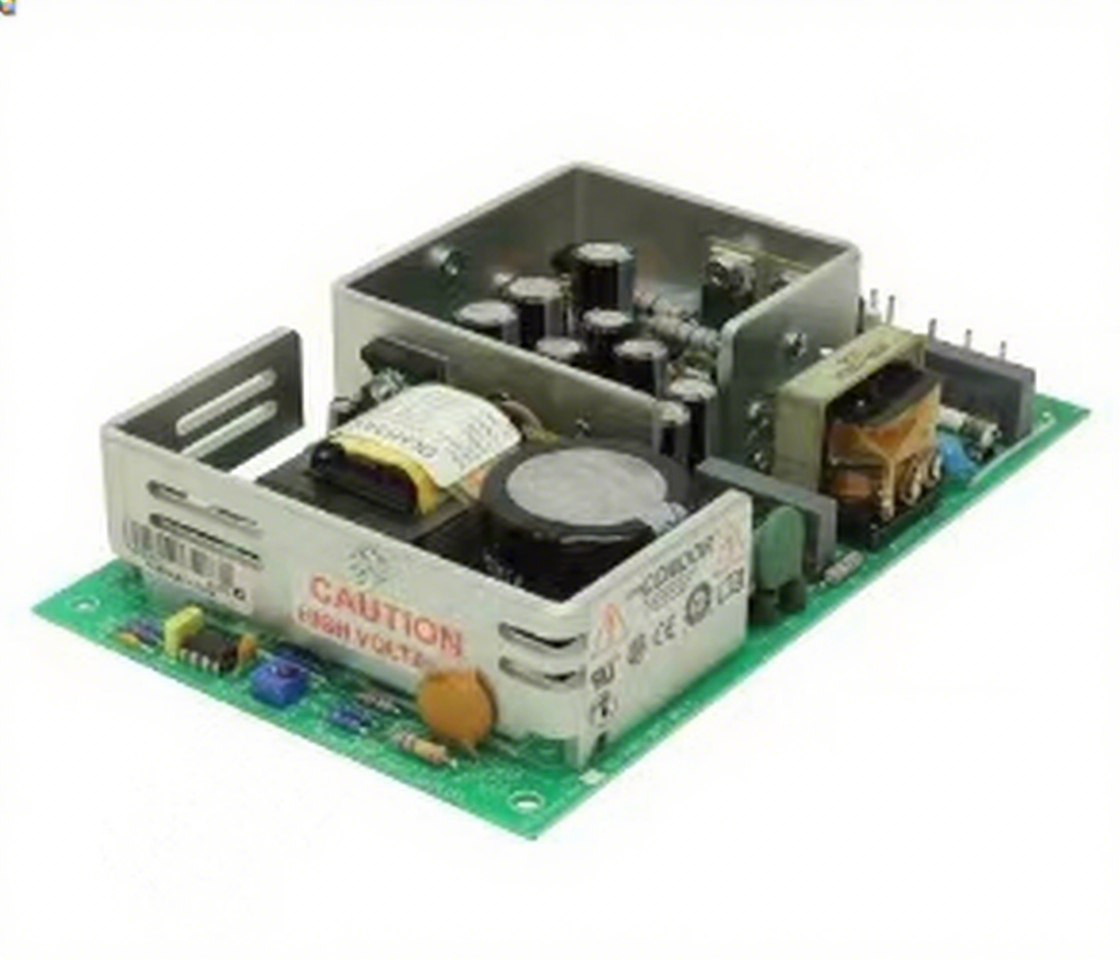

2. 电源板定位：打开培养箱背部维护面板，找到电源板（型号为 Condor GLM75A，输出包含 + 5.1V、+12V、-12V、+12V 四路）。

3. 电压测量：

1. 测量 + 5.1V 输出端，正常范围应为 5.0V-5.2V，若低于 4.8V 或高于 5.4V 则判定异常；

2. 测量 ±12V 输出端，正常范围应为 11.5V-12.5V，若偏离此范围则需进一步排查；

3. 用示波器检测电压波形，若存在明显纹波（峰峰值＞100mV），说明电源滤波电路故障。

（二）继电板故障关联验证

1. 继电板型号确认：该设备继电板型号为 PCA 2080429-001，检查其供电接口（由电源板 + 12V 供电）。

2. 信号检测：测量继电板输入电压，若电压异常（如 + 12V 供电不足 10V），则电源板输出异常是直接诱因；

3. 系统错误代码分析：开机报系统错误时，结合 GE 官方手册，若错误代码与电源或继电器模块相关（如系统故障 25 的衍生故障），可进一步确认电源板与继电板的关联故障。

二、维修操作

（一）电源板维修

1. 元件级维修：

1. 电容更换：检查电源板上电解电容（如 1000μF/25V、470μF/16V 等），若出现鼓包、漏液，更换同规格高频低阻电容；

2. 二极管 / 三极管检测：用万用表测量整流二极管、稳压三极管的正反向阻值，替换损坏元件；

3. 电源芯片修复：若电源管理芯片（如 LM2576 系列）损坏，使用热风枪（温度 380℃，风速 3 档）拆卸后更换同型号芯片，焊接时注意引脚对齐。

2. 模块更换：若电源板损坏严重（如变压器烧毁、PCB 板铜箔断裂），更换原厂电源板套件（型号 02-34053-0071），安装时注意接口方向与固定螺丝的紧固。

（二）继电板修复

1. 供电恢复验证：电源板维修后，再次测量继电板供电电压，确保 + 12V 稳定在 11.8V-12.2V 之间；

2. 继电器检测：用万用表测量继电板上继电器线圈电阻（正常约 150Ω-200Ω），若电阻为 0 或无穷大，更换对应继电器（如欧姆龙 G5LE 系列）；

3. 信号通路检查：使用示波器检测继电板与控制板之间的 50 针排线（重点检查 pin9 气流信号），若存在断路，更换排线并重新插拔。

三、测试与验证

1. 电源板性能测试：

1. 空载测试：测量各输出电压精度，误差需≤±2%；

2. 带载测试：连接继电板、控制板等负载后，电压跌落应≤0.5V；

3. 稳定性测试：持续供电 4 小时，用温度枪监测电源板温度（≤60℃），电压无明显波动。

2. 整机功能验证：

1. 开机测试：观察系统错误是否消除，设备进入正常待机界面；

2. 功能测试：验证加热、通风、报警等模块工作正常，运行 24 小时无异常重启或报错；

3. 安全测试：测量设备外壳与电源输入端绝缘电阻（≥10MΩ），漏电流≤0.5mA，符合 YY 0505-2012 医疗设备电磁兼容标准。
