一、前期准备：明确部件规格与工具清单

1. 核心更换部件及适配要求

需使用 Shenda J2900E 原厂或兼容认证部件（避免规格不符导致成像偏差），具体如下：

2. 必备工具与辅助材料

二、分步维修：从拆解到部件更换

步骤 1：安全拆解耳镜，取出旧部件

（1）拆解前端组件（物镜、外管）

1. 固定耳镜主体：将 J2900E 耳镜后端（目镜端）固定在专用夹具上（避免拆解时滑动），前端（物镜端）朝上；

2. 拆卸物镜座：用专用扳手逆时针拧下前端物镜座（通常为螺纹连接），取下旧物镜（注意物镜下方的密封垫，避免丢失）；

3. 取出外管：外管与耳镜杆主体为卡扣式或螺纹连接，轻轻旋转并拔出旧外管，观察内管是否有变形、污染（若内管内壁有污渍，用无尘布裹住细棉签擦拭干净）。

（2）拆解中部光学组件（棒镜、光束）

1. 拆卸后端目镜接口：用扳手拧下耳镜后端的目镜接口，露出内部的棒镜和光束接口；

2. 取出旧棒镜：用防静电镊子轻轻夹住棒镜一端（避免接触透镜表面），缓慢抽出旧棒镜（若棒镜卡顿，可滴 1 滴医用硅油润滑，禁止暴力拉扯）；

3. 拔出旧光束：光束一端连接光源接口（后端），另一端延伸至前端物镜附近，捏住光束后端的金属接头，轻轻拔出旧光束（记录光束的走向，避免新光束安装错位）。

（3）取出旧内管

若内管有变形、划痕（影响棒镜安装和成像），需拆卸耳镜杆中部的固定螺丝，取出旧内管，用新内管替换（确保内管内壁光滑，无毛刺）。

步骤 2：新部件安装（按 “从内到外” 顺序，避免光学部件污染）

（1）安装内管与光束

1. 装新内管：将新内管插入耳镜杆主体，对准固定螺丝孔，拧紧螺丝（力度适中，避免内管变形）；

2. 装新光束：按旧光束的走向，将新光束从后端光源接口插入，前端延伸至物镜座附近（确保光束无弯折、无挤压，否则会导致断纤），轻轻拉动光束后端，确认无卡顿。

（2）安装棒镜（核心传像部件，需精准对齐）

1. 清洁棒镜：用无尘布蘸异丙醇轻轻擦拭新棒镜的两端透镜表面，去除指纹和灰尘，晾干后备用；

2. 插入棒镜：手持棒镜两端的非透镜区域（或用镊子夹取边缘），将棒镜缓慢插入内管（注意方向：有 “朝向标记” 的一端朝向前端物镜，无标记则按 “透镜凸面朝向物镜” 安装），确保棒镜完全插入，无松动（若插入后有间隙，可在后端垫 1 片薄硅胶垫固定）。

（3）安装外管与物镜

1. 装新外管：将新外管套在内管外侧，对准卡扣或螺纹，轻轻旋转至固定到位（确保外管前端与物镜座接口对齐，无偏移）；

2. 装新物镜：在新物镜下方放置新的密封垫（避免漏水），将物镜放入物镜座，顺时针拧动物镜座（用扳手辅助拧紧，力度以 “物镜无松动” 为宜，禁止过度拧紧压碎物镜）；

3. 密封加固：在物镜座与外管的连接处、内管与耳镜杆的固定螺丝处，涂抹少量医用硅胶（仅覆盖缝隙，避免硅胶溢出污染光学部件），放置在阴凉处晾干（约 2-4 小时，确保硅胶完全固化）。

步骤 3：组装后清洁与初步检查

1. 整体清洁：用无尘布擦拭耳镜外表面，去除拆解和安装过程中残留的硅胶、指纹；

2. 光束检查：将耳镜后端光源接口连接 Shenda J2900E 配套光源，开启光源，观察前端物镜处是否有均匀光束射出（无暗点、无闪烁，说明光束安装正常）；

3. 棒镜对齐检查：从后端目镜处观察，用手电筒照射前端物镜，若能看到清晰的 “透光通道”（无遮挡、无偏移），说明棒镜对齐正确。

三、维修后测试：确保成像与功能正常

1. 成像清晰度测试（核心验证项）

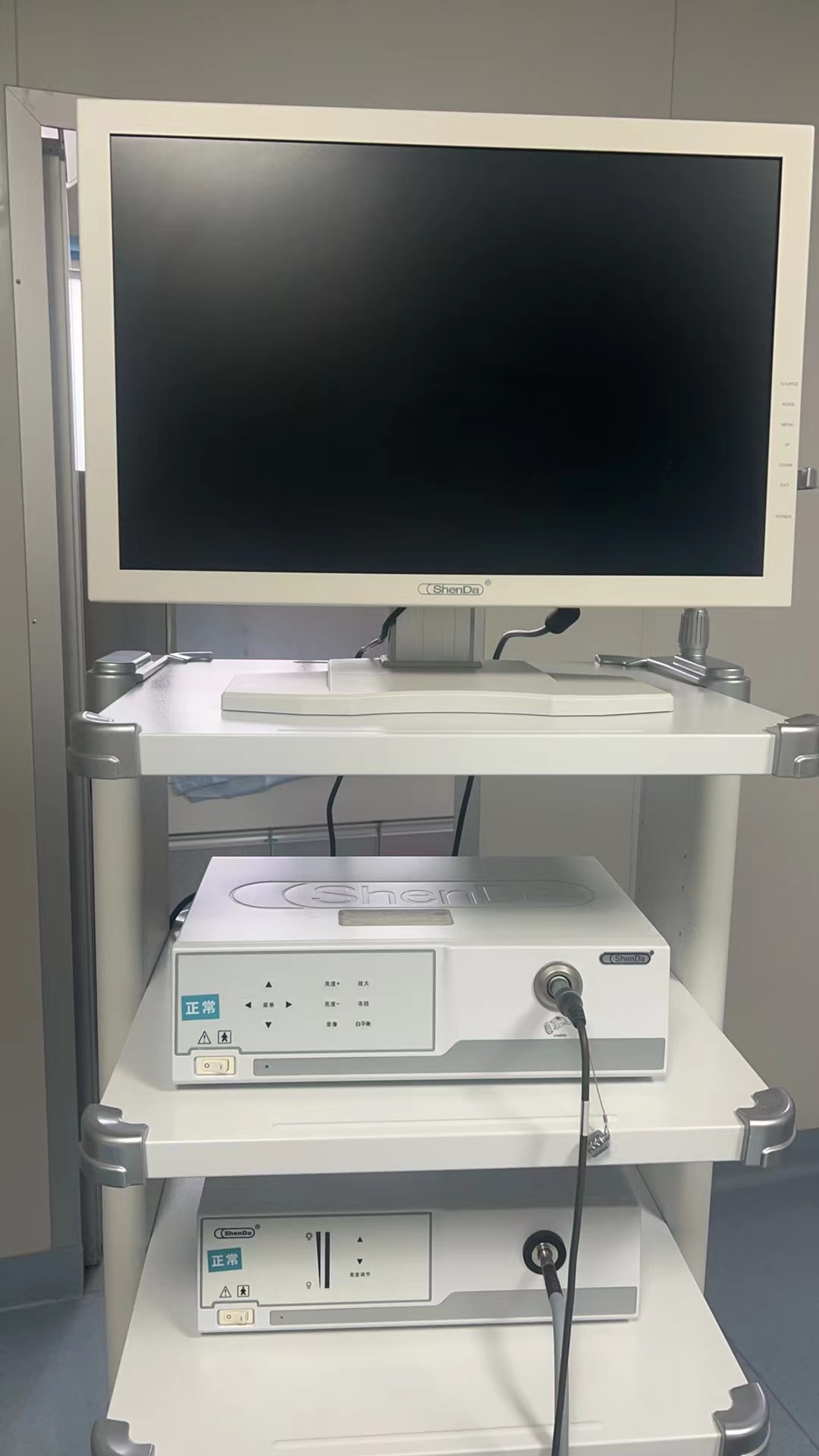

1. 连接成像系统：将耳镜后端目镜接口连接至 J2900E 配套的显示器或摄像头，开启成像系统；

2. 对准测试卡：将耳镜前端物镜对准 “耳道模拟测试卡”（或近距离对准白色墙面、文字），观察显示器成像：

1. 要求：图像清晰、无模糊、无黑影、无畸变（文字可清晰辨认，测试卡细节无缺失）；

2. 若成像模糊，需重新检查棒镜是否对齐（可能是棒镜插入偏移）或物镜是否有污渍（重新清洁物镜）。

2. 密封性测试（避免临床使用时漏水）

1. 防水测试：将耳镜前端（物镜端）浸入纯净水中（深度约 2-3cm），保持 5 分钟，观察水中是否有气泡冒出（无气泡说明密封良好）；

2. 干燥处理：取出耳镜，用无尘布擦干表面水分，再次检查成像（若成像无变化，说明内部无进水）。

3. 临床模拟测试（可选，贴近实际使用场景）

用耳镜模拟检查耳道模型（或医用模拟耳），观察显示器上的 “耳道内部图像” 是否完整、照明均匀（无局部暗区），确保在不同角度下（轻微转动耳镜）成像仍稳定（无中断、无模糊）。

四、注意事项

1. 光学部件保护：全程禁止用手直接触摸物镜、棒镜的透镜表面（手上的油脂会永久损坏镀膜，导致成像模糊），必须用无尘布或专用镜头纸操作；

2. 部件兼容性：禁止使用非 J2900E 适配的部件（如不同焦距的物镜、直径不符的棒镜），否则会导致 “成像失焦”“无法安装” 等问题，

3. 复杂故障处理：若更换部件后仍出现 “成像中断”“光束闪烁”，可能是耳镜内部光源接口损坏（非更换部件问题），需联系专业工程师检测；

4. 日常维护：维修后需记录更换部件的型号和日期，建议每次使用后用 75% 异丙醇擦拭外管和物镜表面，存放时放入专用保护盒（避免挤压、碰撞），延长部件寿命。
