一、前期准备：明确线缆结构与工具清单

1. H3-Z 摄像头线缆核心结构

H3-Z 线缆为 “多芯集成线缆”，内部包含：

· 图像信号线（同轴电缆，传输高清视频信号，老化易导致信号衰减、雪花点）；

· 控制线缆（多股细铜芯线，传输焦距调节、白平衡控制等指令，老化易断裂导致操控失效）；

· 电源线（供电芯线，老化可能引发接触不良、供电不稳定）；

· 外层保护套（耐磨橡胶材质，老化会开裂、脱落，导致内部芯线暴露受潮）。

2. 必备工具与材料

二、分步维修：从故障定位到线缆更换

步骤 1：故障定位与线缆状态确认

1. 外观检查：

· 目视线缆全长，标记老化部位：外皮开裂 / 变色（尤其接头处、频繁弯折的中段）、芯线暴露、接头松动（摄像头端与主机端接头）；

2. 功能测试（确定老化影响范围）：

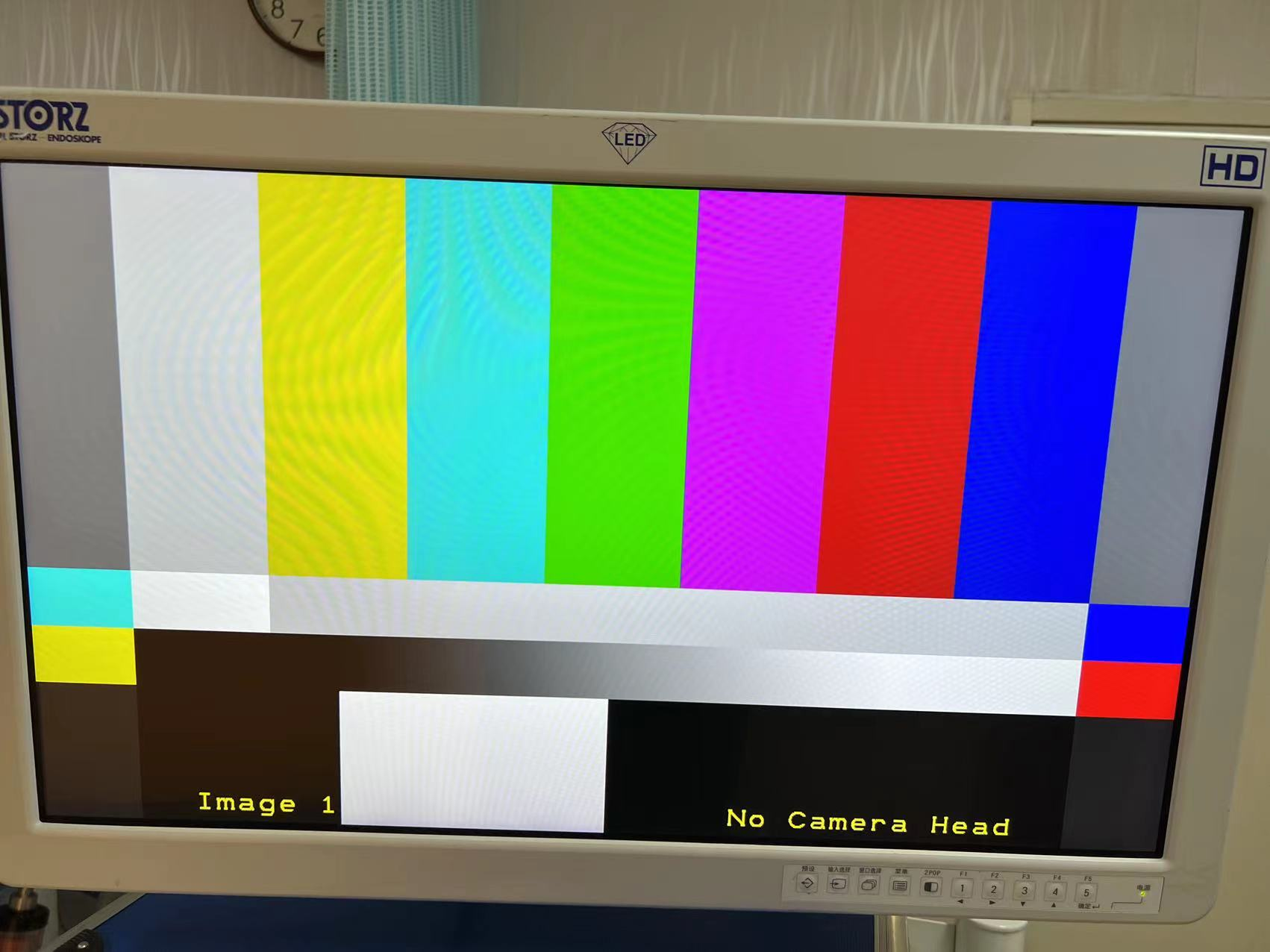

· 连接 H3-Z 摄像头与 STORZ 主机，开启设备：

· 若图像出现 “雪花点、横纹干扰”，晃动线缆时干扰变化，说明图像信号线老化；

· 若焦距调节、白平衡按钮无响应，说明控制线缆断裂；

· 若摄像头频繁断电、指示灯闪烁，说明电源线接触不良；

3. 芯线通断检测（用万用表）：

· 断开线缆与摄像头、主机的连接，将万用表调至 “通断档”；

· 分别测试线缆两端的对应芯线（按颜色标记区分，如红色 - 电源正、黑色 - 电源负、黄色 - 图像信号正）：

· 若蜂鸣器不响、电阻无穷大，说明芯线断裂；

· 若不同芯线间电阻为 0，说明芯线短路（均需更换线缆或修复）。

步骤 2：线缆更换（核心操作，优先推荐整体更换）

（1）拆卸旧线缆（摄像头端 + 主机端）

1. 拆卸摄像头端线缆：

· 用螺丝刀拧下 H3-Z 摄像头尾部的线缆固定螺丝（通常为 2-4 颗），取下线缆接头保护壳；

· 轻轻拔出线缆接头（注意接头内的针脚，避免弯折），记录各芯线的焊接位置（或拍照留存，如 “针脚 1 - 红色电源线、针脚 2 - 黄色信号线”）；

2. 拆卸主机端线缆：

· 找到 STORZ 主机的摄像头接口（标注 “Camera In”），拧下接口处的固定螺母，拔出线缆接头，同样记录芯线与主机接口的对应关系。

（2）安装新线缆

1. 预处理新线缆：

· 裁剪新线缆至与旧线缆相同长度（避免过长导致缠绕，过短拉扯接头）；

· 用剥线钳剥去线缆两端外皮（长度约 3-5cm），露出内部芯线，再剥去各芯线的绝缘层（约 0.5cm，露出铜芯），用无尘布擦拭铜芯去除氧化层；

2. 焊接摄像头端接头：

· 按之前记录的 “芯线 - 针脚对应关系”，将新线缆的芯线分别焊接到摄像头接头的对应针脚（电烙铁温度控制在 300℃左右，焊接时间≤3 秒，避免针脚过热损坏）；

· 焊接后用万用表复测芯线通断，确保无虚焊、短路；

· 在焊接点套上热缩管，用热风枪加热收缩（热缩管需完全覆盖焊接点，起到绝缘保护作用）；

3. 固定线缆与接头：

· 将焊接好的接头插回摄像头尾部，拧紧固定螺丝（力度适中，避免压伤线缆）；

· 主机端线缆按同样流程焊接、固定，确保接头插紧后无松动（可轻轻拉扯线缆，确认接头稳固）；

4. 外皮修复（局部老化可采用）：

· 若仅线缆中段外皮开裂、芯线完好，可裁剪同规格热缩管（直径略大于线缆外径），套在老化部位，用热风枪加热收缩（热缩管两端需超出开裂部位 1-2cm，确保密封）；

· 若外皮脱落导致芯线暴露，先缠绕绝缘胶带（医用级，耐消毒），再套热缩管加固。

步骤 3：维修后测试与校准

（1）基础功能测试

1. 图像信号测试：

· 连接摄像头与主机，开启光源，对准标准测试卡（如分辨率卡），观察屏幕成像：

· 无雪花点、横纹干扰，分辨率达到 H3-Z 标称值（如 1080P），说明图像信号线正常；

· 晃动线缆时图像无中断，说明接头焊接牢固；

2. 控制功能测试：

· 操作摄像头的焦距调节旋钮、白平衡按钮，观察主机是否能实时响应（如焦距清晰切换、白平衡校准成功），确认控制线缆正常；

3. 供电稳定性测试：

· 持续开机 30 分钟，观察摄像头指示灯是否稳定（无闪烁、熄灭），用万用表测量线缆两端的供电电压（应与主机标称输出一致，如 12V 直流），确认电源线正常。

（2）专业校准（确保临床使用精度）

· 色彩校准：使用 STORZ 原厂色彩校准板，通过主机 “Color Calibration” 功能，调整摄像头的 RGB 参数，确保成像色彩与实际物体一致；

· 焦距校准：针对不同焦距（如近焦、远焦），调整摄像头镜头，确保各焦距下成像清晰、无虚焦；

· 屏蔽性测试：在设备密集的手术室环境中（如靠近高频电刀、监护仪），观察摄像头图像是否受电磁干扰（无异常波纹），确认线缆屏蔽层有效。

三、注意事项

1. 安全规范：

· 维修全程需断开主机电源，避免触电；焊接时远离易燃物（如酒精、纱布），防止火灾；

· 禁止使用非医用级线缆（如普通家用线缆），避免耐消毒性差（无法承受高温高压或低温等离子灭菌）、屏蔽性不足导致信号干扰；

2. 原厂配件优先：

· STORZ H3-Z 线缆为专用配件，采购原厂线缆，避免兼容线缆导致图像质量下降、设备报错；

3. 复杂故障处理：

· 若更换线缆后仍出现 “图像中断、控制失灵”，可能是摄像头内部信号芯片损坏（非线缆问题），需由专业工程师检测，禁止自行拆解摄像头主体；

4. 日常维护：

· 维修后需记录线缆更换日期，建议每 6 个月检查一次线缆状态（避免频繁弯折、拉扯，存放时盘绕直径≥30cm，防止芯线断裂）；

· 消毒时避免用腐蚀性消毒液（如含氯消毒液）浸泡线缆，可用 75% 乙醇擦拭外皮，延长线缆寿命。
