一、故障前期准备与初步诊断

1. 安全与工具准备

· 安全操作：断开电钻与主机的动力线缆连接，切断主机电源，佩戴防静电手环（避免静电损坏电机内部霍尔元件），准备无菌维修工作台（防止异物进入电机或后续污染手术环境）。

· 工具清单：内六角扳手（2.0-3.0mm，适配电机外壳螺丝）、万用表（检测电路通断）、示波器（检测霍尔传感器信号）、转速计（精度 ±1rpm，测试转速）、扭矩扳手（控制组装螺丝力度）、原厂电机维修手册（核对参数，如额定电压 36V、额定转速 5000rpm）。

2. 初步故障定位（排除非电机本身问题）

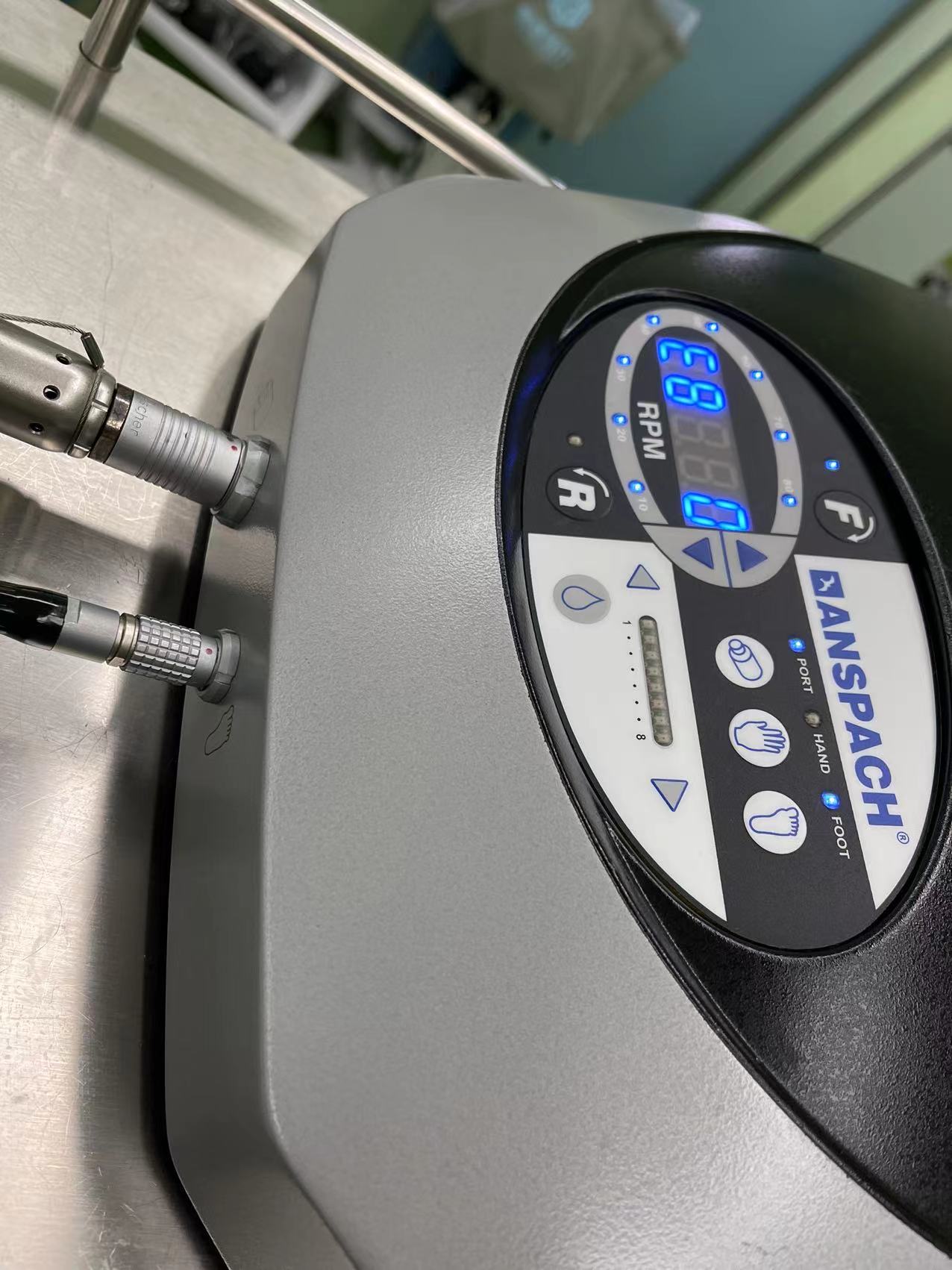

· 排除主机与线缆故障：将故障电机的动力线缆拔下，连接一台原厂备用正常电机至主机，启动设备并切换不同转速档位（脑科常用 1000-5000rpm）：

· 若备用电机运转正常（转速稳定、无异响），说明故障根源在原电机；

· 若备用电机仍无反应 / 转速异常，需先排查主机动力输出模块（如主机内电机驱动板、电源模块），再回头处理电机。

· 电机外观与通电初步检测：观察故障电机外壳是否有破损、散热孔是否堵塞（过热可能导致电机保护）；用万用表测量电机电源接口（通常为 8 针航空插头）的正负极电阻，正常无刷电机定子线圈电阻约 5-8Ω（三相线圈阻值偏差≤0.5Ω），若阻值为无穷大（断路）或接近 0Ω（短路），可初步判定线圈故障。

二、电机拆解与故障精准排查

1. 电机拆解步骤（以 EM-200 无刷电机为例）

1. 用 2.5mm 内六角扳手拧下电机前端（输出轴侧）和后端（线缆接口侧）的 4 颗固定螺丝，取下前后端盖（注意端盖内的防水密封圈，避免丢失或损坏）；

2. 轻轻抽出电机转子（含永磁体），观察转子表面是否有划痕、永磁体是否脱落（脱落会导致转速波动）；

3. 取出定子线圈组件（固定在电机壳内），检查线圈表面绝缘漆是否烧焦、是否有铜丝外露（烧焦多为过载或散热不良导致线圈烧毁）；

4. 拆下后端盖内的霍尔传感器电路板（无刷电机转速反馈核心），观察电路板上的焊点是否虚焊、元件（如电容、电阻）是否鼓包。

2. 常见故障类型与判定标准

三、故障维修与部件更换

1. 定子线圈故障维修（最常见故障）

· 线圈烧毁更换：若线圈绝缘漆烧焦、铜丝外露，需更换同规格定子线圈（原厂配件型号：EM-200-COIL），更换时注意：

i. 拆除旧线圈时，记录线圈绕制方向（顺时针 / 逆时针）和匝数（通常为 120 匝，线径 0.25mm），新线圈需完全匹配；

ii. 安装新线圈后，用绝缘胶带包裹线圈外层，确保与电机壳绝缘（避免短路），并焊接好线圈与电机引线的焊点（焊点需用热缩管保护）。

· 线圈局部短路修复：若仅少数铜丝短路（阻值略低但未接近 0Ω），可小心剥离短路处的绝缘漆，用细铜丝重新缠绕并焊接，再涂覆绝缘漆烘干（仅适用于轻微短路，严重短路建议直接换线圈）。

2. 霍尔传感器故障维修

· 若霍尔传感器无信号输出或信号异常，直接更换原厂霍尔传感器电路板（型号：EM-200-HALL），更换时注意：

i. 电路板安装方向与原板一致（有定位孔，对准端盖上的凸起）；

ii. 焊接电路板与电机引线时，电烙铁温度控制在 280-300℃（过高会损坏霍尔元件），焊点需饱满无虚焊。

3. 转子轴承与永磁体维修

· 轴承更换：若轴承磨损，取下旧轴承（用轴承拉马工具，避免损坏转子轴），更换同型号微型轴承（通常为 608ZZ，内径 8mm、外径 22mm、厚度 7mm），安装时在轴承内涂抹少量医用级润滑脂（避免过多导致过热）；

· 永磁体修复：若永磁体脱落，用耐高温环氧树脂胶（医用级，避免污染）将永磁体重新粘贴在转子表面，粘贴后静置 24 小时待胶完全固化，确保无松动。

4. 内部引线与接口维修

· 若电机内部引线断裂（多在焊点处），用相同规格的耐高温导线（耐温≥150℃）重新焊接，焊点处用热缩管绝缘；

· 若电机电源接口（航空插头）内的插针弯曲或氧化，用镊子小心矫正插针，用酒精棉擦拭氧化层，确保接触良好（插针损坏严重则更换整个插头，需与原厂规格一致）。

四、电机组装与维修后性能测试

1. 电机组装（逆拆解顺序）

1. 将霍尔传感器电路板安装回后端盖，确保定位准确，螺丝轻轻拧紧（扭矩≤0.5N・m，避免压坏电路板）；

2. 将定子线圈组件固定在电机壳内，确保线圈引线从后端盖的线缆孔穿出；

3. 装入转子，转动转子确认无卡顿、无摩擦，再安装前后端盖（注意放回防水密封圈，避免后续使用进水），拧紧端盖螺丝（扭矩≤0.8N・m，力度均匀，防止端盖变形）；

4. 连接电机线缆，检查所有接口是否牢固，外壳散热孔是否通畅。

2. 性能测试（分三步验证）

1. 空载转速测试：将电机连接主机，启动设备，切换 1000rpm、3000rpm、5000rpm 三个常用档位，用转速计测量实际转速，偏差需≤±2%（如 5000rpm 档位，实际转速应在 4900-5100rpm 之间）；

2. 负载稳定性测试：在电机输出轴连接模拟负载（如 5N・m 扭矩仪，模拟脑科钻孔时的负载），运行 30 分钟，监测：

· 转速波动：负载下转速波动≤±5rpm；

· 温度：电机壳温度≤60℃（用红外测温仪检测）；

· 异响：无摩擦声、卡顿声等异常噪音；

3. 安全性测试：用绝缘电阻表测量电机外壳与电源正极的绝缘电阻，应≥100MΩ（避免漏电）；通电运行时，用万用表检测电机电流，空载电流约 0.3-0.5A，负载电流≤1.2A（超出则可能仍有故障）。

五、注意事项与后续维护建议

1. 维修资质：需由具备强生 EMAX2PLUS 动力系统维修资质的技术人员操作，非专业操作可能导致电机二次损坏或手术安全风险；

2. 配件要求：所有更换的部件（线圈、轴承、传感器等）必须为强生原厂配件或符合医用标准的兼容配件，避免非合规配件导致性能不达标；

3. 无菌处理：维修后的电机需按医用设备消毒流程处理（如用 75% 酒精擦拭外壳，避免高温消毒损坏内部元件），确保符合手术无菌要求；

4. 定期维护：建议每 6 个月对电机进行一次预防性维护：清洁散热孔、检查线缆接口、测量线圈电阻，避免因长期使用导致故障复发。
