一、操作前准备

1.安全断电

1. 关闭主机及所有外设电源，拔下电源线，确保设备完全断电。

2. 佩戴防静电手环，避免静电损坏电路板元件。

2.工具与配件

1. 准备专用螺丝刀（可能涉及内六角或十字螺丝）、镊子、万用表、焊台（如需焊接）。

2. 确认新接口型号与设备兼容（头盒接口和主机脑电接口通常为定制化部件）。

3.记录与标记

1. 拍摄设备接口原始连接状态照片，标记各线缆的位置、颜色及编号（如脑电通道电极线对应关系），避免后续接线错误。

二、更换头盒接口（以头盒模块为例）

1.拆卸头盒模块

1. 找到头盒与主机连接的线缆插头（通常位于设备侧面或后方），按下卡扣或旋开固定环，小心拔下插头。

2. 若头盒为模块化设计，卸下固定螺丝，从设备支架上取下头盒。

2.拆解旧接口

1. 观察头盒内部结构，找到接口电路板（可能集成在头盒内或通过排线连接）。

2. 若接口为焊接式，使用焊台小心拆除旧接口（注意保护周围元件，避免过热）；若为插拔式，直接卸下固定螺丝或卡扣，取下旧接口。

3.安装新接口

1. 将新接口对准安装位置，用螺丝固定（确保接口与头盒外壳紧密贴合，避免晃动）。

2. 按原标记恢复线缆连接：

1. 若为焊接式，使用万用表检测焊点是否牢固，避免虚焊；

2. 若为插拔式，确保插头与插座完全咬合，卡扣锁定到位。

4.复原头盒模块

1. 将头盒装回设备支架，固定螺丝，重新连接头盒与主机的线缆插头，确保接触良好。

三、更换主机脑电接口（以主机背板接口为例）

1.打开主机外壳

1. 卸下主机后盖螺丝，小心取下外壳（注意内部排线和元件，避免拉扯）。

2. 定位到脑电信号输入模块（通常靠近背板接口处，标有 “EEG Input” 或通道编号）。

2.拆卸旧接口

1. 确认接口类型：若为 BNC 接口、D-sub 接口或定制化插座，先断开与主板连接的排线或线缆。

2. 卸下接口固定螺丝，从背板上取出旧接口（注意接口可能与内部电路板直接焊接，需谨慎操作）。

3.安装新接口

1. 将新接口从背板外侧插入安装孔，固定螺丝。

2. 连接内部排线或线缆：根据原标记对应通道编号（如 EEG1、EEG2 等），确保信号线极性正确（如地线、信号线区分）。

3. 若涉及焊接，需使用细焊锡丝和恒温焊台，避免焊点过大或短路。

4.复原主机外壳

1. 检查内部无异物或松动部件，盖好主机外壳，固定螺丝。

四、功能测试与校准

1.通电前检查

1. 再次确认所有接口连接牢固，线缆无缠绕或挤压。

2. 使用万用表检测接口引脚间电阻，确保无短路或断路。

2.通电测试

1. 接通电源，启动设备，进入自检模式。

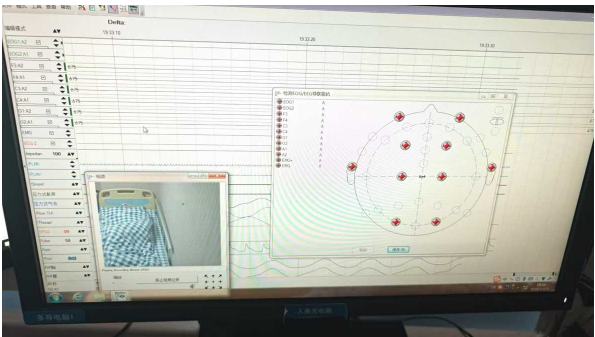

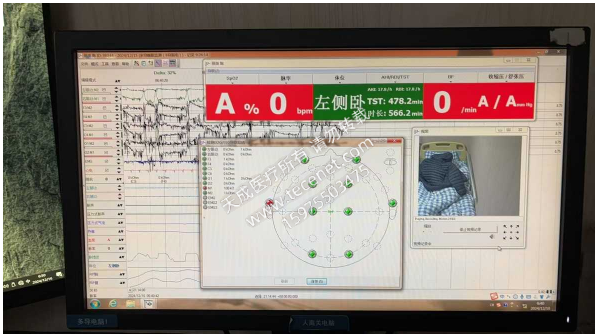

2. 通过设备软件检查脑电通道状态：

1. 观察各通道是否识别（如头盒接口的电极通道是否全部显示）；

2. 接入模拟信号源（如校准电压），测试信号波形是否稳定、无干扰。

3.临床校准

1. 若设备支持，运行内置校准程序（如阻抗检测、增益校准）。

2. 使用标准电极帽或测试夹具，验证脑电信号采集精度（对比已知正常信号波形）。

五、注意事项

1.专业操作

此类维修需由具备医疗设备维修资质的技术人员完成，非专业人员勿自行拆解，以免引发设备故障或医疗安全风险。

2.配件兼容性

非原厂接口可能存在电气参数不匹配、信号干扰等问题，建议采购原厂配件。

3.记录存档

维修后记录更换日期、配件编号、测试结果，存入设备维护档案，以便追溯。

六、紧急情况处理

· 若操作中发现电路板烧毁、元件脱落或无法定位接口位置，立即停止操作，联系专业维修公司。
