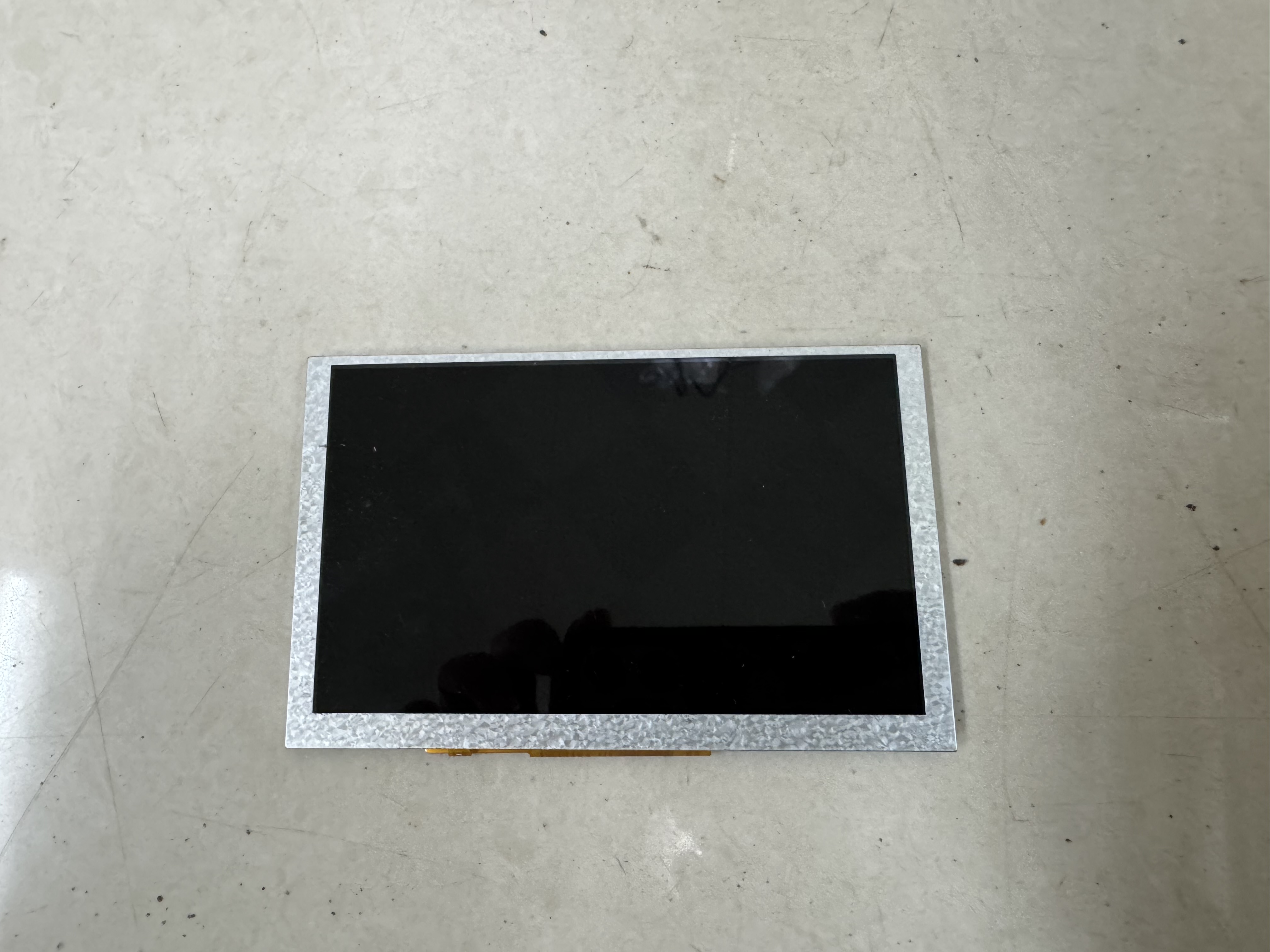

维修床头分机显示屏
维修床头分机显示屏
维修床头分机显示屏
发布时间：2026-04-22 15:42:25
地区：广西壮族自治区，来宾市
解决方案
1.故障排查：
A工程师上门检查排查情况。
B.快递设备到广州天成医疗设备维修中心。
2.确定设备情况和具体报价。
3.上门提供技术服务和报告。
4.客户验收并回款。
类型与状态
需求
待处理
相关内容
一、前期故障判断（先区分电源/主板/屏幕故障）
故障1：整机黑屏，按键有声音、能正常呼叫
1.测供电：床头机电压一般12V直流，用万用表测进线电压，电压不足先排查电源适配器与线路短路问题。
2.打开后盖，找到液晶屏排线（FPC软排线），拔下重新插紧；用酒精擦拭排线金手指，去除氧化污垢。
3.互换测试：把故障机屏幕装到正常分机上，能点亮=主板没问题；依旧不亮=液晶屏损坏，直接换屏。
故障2：屏幕花屏、竖线、缺字、白屏
90%为排线接触不良或液晶面板损坏：
•重新压紧屏排线卡扣；排线折痕断裂，直接更换同型号FPC排线。
•无破损依旧花屏：液晶玻璃损坏，无法修复，只能更换屏幕总成。
故障3：屏幕背光不亮，强光下能隐约看到文字
背光LED灯条烧毁，更换背光条；老式段码屏无背光，此故障仅发生在彩色液晶分机上。
故障4：乱码、文字错位
多为主板驱动芯片故障，屏幕本身完好，无需换屏，维修主板或刷机重置固件。
二、拆机维修步骤（防静电操作）
1.断电操作：拔掉床头分机网线与电源线，避免短路烧坏元件，手部释放静电。
2.拧下后盖螺丝，撬开外壳卡扣，小心不要扯断手柄话筒线。
3.断开2组插头：①液晶软排线（卡扣向上掀起再拔出）；②背光电源线。
4.取下旧显示屏，核对参数：尺寸、引脚数量、排线接口定义，采购同型号屏幕。
5.插好新屏幕排线，压牢卡扣，通电先测试显示正常再固定外壳。
三、常见屏幕类型与配件更换
1.段码数字屏（老款呼叫分机）：只显示床号、时间，缺笔画大多是导电胶老化，重新压紧导电胶即可，不用换屏。
2.1.8寸/2.4寸TFT彩屏（智能床头分机）：通用LCD屏，只需匹配排线引脚、接口定义。
3.配件采购要点：拍照拍下原屏幕背面型号、排线照片，防止买错。
四、无法修复的情况（直接更换）
1.液晶屏玻璃碎裂、漏液；
2.FPC排线内部断线；
3.屏幕驱动电路烧毁；
4.主板显示驱动损坏。
