一、先分清你要修的是哪根 “电缆”

1. 肌电图信号电缆（患者端）电极线、刺激输出线、导联线、针电极连接线常见：断线、外皮裂、插头松、接触不良、干扰大、无信号接头：多为DIN 42802、LEMO 00/01 或定制多针

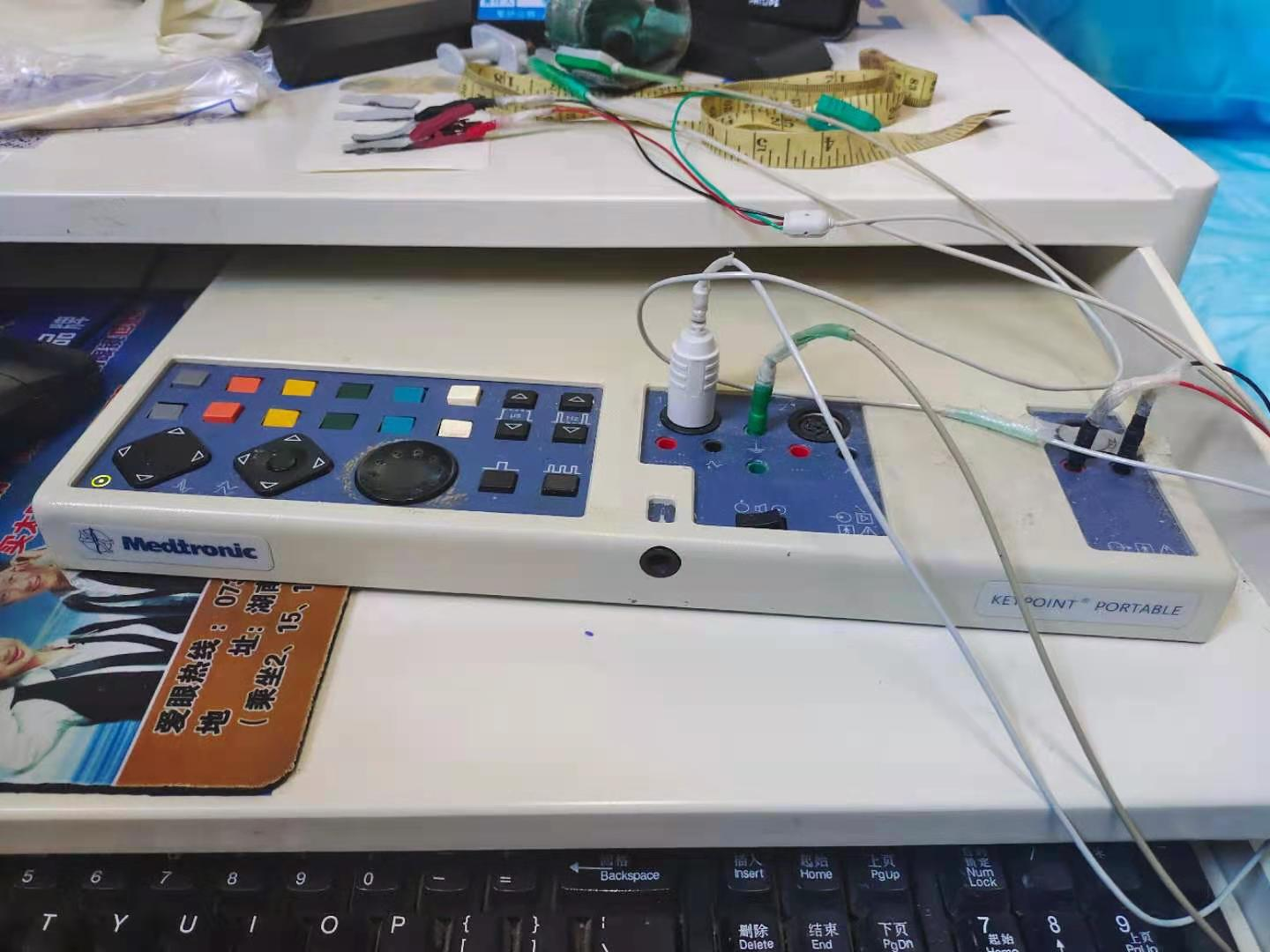

2. Keypoint 主机 ↔ Dell 380 通讯 / 数据线一般是USB 2.0 高速线或专用串口 / 并口线症状：电脑找不到设备、联机失败、传输报错
3. Dell OptiPlex 380 MT 内部 / 电源电缆机箱内：前置 USB / 音频线（XT029）、硬盘 / 光驱 SATA 线、24pin→mini24pin 电源转接线外部：IEC C13 电源线（品字尾）

二、通用排查方法（适合所有电缆）

1. 外观 + 晃动测试看：外皮破损、硬化、裂纹、油浸、烧痕摇：两端插头附近90° 反复弯折，看信号是否时断时续（最易断的地方）
2. 通断与绝缘测量（万用表）断电！拔下所有插头测芯线通断：每根芯两端应0Ω（导通）测绝缘：芯–屏蔽、芯–芯之间应 \\>20MΩ\\，越低越漏电 / 坏
3. 替换法（最快定位）找一根同型号 / 同接头的好线直接替换，立刻判断是否线缆问题

三、肌电图专用信号电缆维修（医疗级，重点）

常见结构

• 多芯（4–12 芯）+ 屏蔽层 + 医用级柔软外皮（TPU/PUR）
• 两端：注塑成型插头，断线多在插头根部 1–3cm（反复弯折疲劳）

维修步骤（可现场操作）

1. 剪：剪掉破损 / 硬化段，两端各留5–8cm 好线
2. 剥：小心剥外皮，屏蔽层留 5mm，芯线绝缘留 3mm
3. 焊：芯线对应焊盘一一焊接（用低温无铅焊锡，时间 < 2 秒，避免烫坏内部注塑）
4. 绝缘：每根芯热缩管（1.5mm），屏蔽层接地 / 共地
5. 加固：插头根部用 \\ 柔性硅胶 + 热缩管（中壁，耐弯折）\\ 做应力消除，避免再次折断
6. 测试：通断 + 绝缘复测装机：做肌电自检 / 校准，看基线噪声、阻抗是否正常

⚠️ 医疗设备红线

• 修复后必须绝缘≥20MΩ、无漏电、无信号漂移
• 用于患者连接的电缆，维修后建议做 \\ 电气安全检测（IEC 60601）\\ 并记录

四、Dell OptiPlex 380 MT 电缆（易买、便宜）

1. 前置面板线（USB / 音频）：Dell 料号 XT029
2. 电源转接线（ATX 24pin→Dell 迷你 24pin）：搜索 “OptiPlex 380 电源转接线”
3. 主机电源线：IEC C13 品字尾，10A/250V，通用
