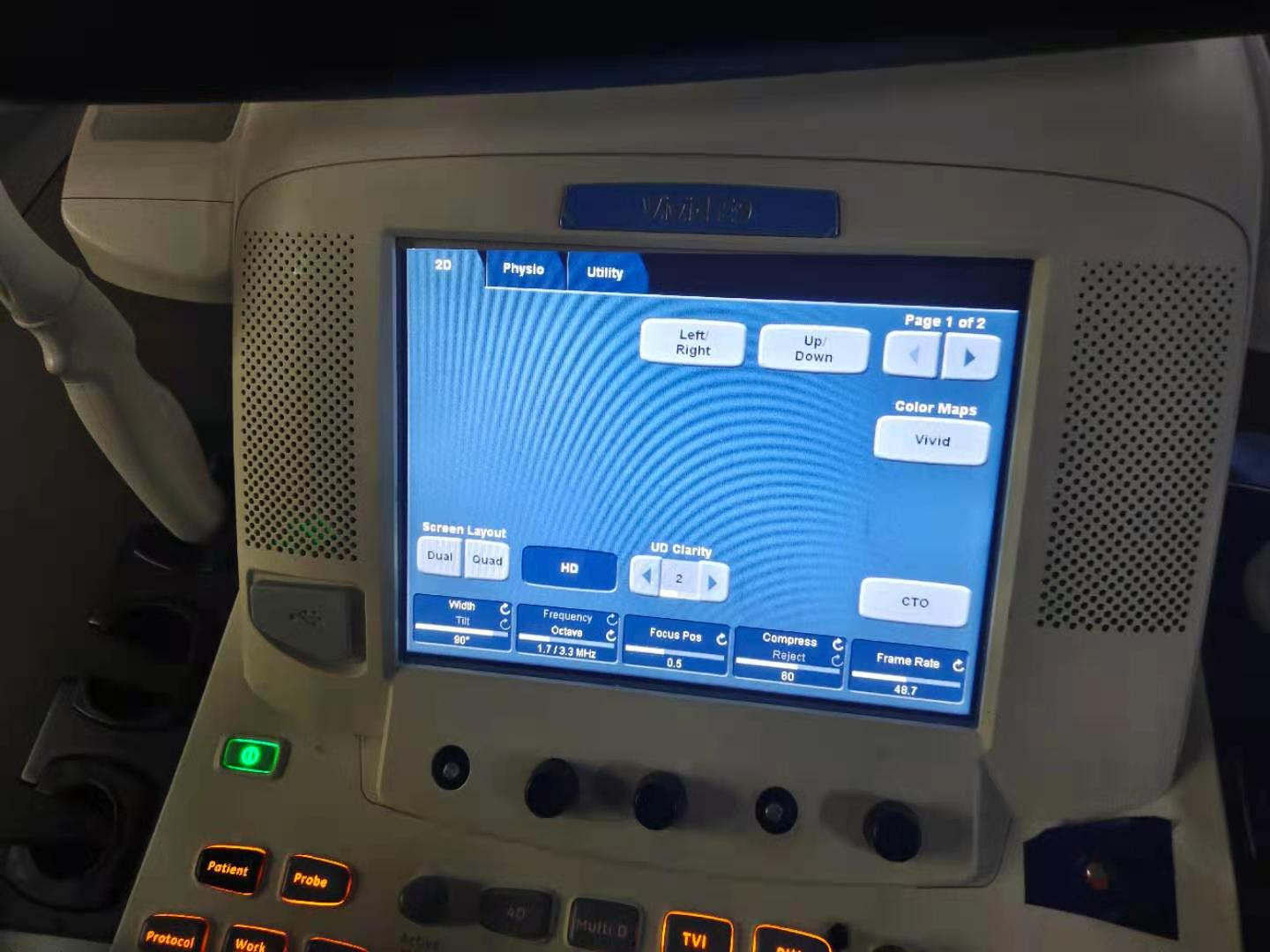

GE LOGIQ E9 彩超旋帽（旋钮/编码器）故障维修指南

GE LOGIQ E9 彩超的旋帽（旋钮 / 编码器）常见故障为旋钮松动、开裂、打滑或编码器失效，维修核心是更换编码器或键帽，需拆机操作。

一、常见故障与备件

• 旋帽（键帽）：老化、碎裂、脱落，直接换键帽即可。
• 旋转编码器：内部接触不良、进水、磨损，表现为旋转无反应、跳数、卡顿，需更换编码器（核心件）。
• 型号参考：E9 操作面板旋帽 / 编码器组件（GE 原厂件号：5208000 系列）。

二、维修前安全准备

1. 关机并拔掉电源线，静置 5 分钟放电。
2. 准备工具：十字螺丝刀、防静电手环、镊子、万用表（可选）。
3. 防静电：全程佩戴手环，避免静电损坏电路板。

三、拆机步骤（更换旋帽 / 编码器）

1. 拆卸控制面板上盖拧下触摸屏下方及控制面板四周固定螺丝。直接向上拔下旋帽键帽（若仅键帽损坏，到此步直接换帽即可）。
2. 取下触摸屏轻轻抬起触摸屏，拔掉背面排线（注意卡扣），取下触摸屏。
3. 取出控制面板拧下控制面板固定螺丝，抬起面板，拔下接地线及所有连接线，取出整个控制面板。
4. 更换编码器（核心）找到故障旋帽对应的旋转编码器（电路板上圆形元件，带引脚）。用烙铁焊下旧编码器，清理焊盘；对准引脚焊上新编码器（注意引脚顺序）。
5. 复位装机按逆序装回控制面板、触摸屏、旋帽键帽。插电开机，测试旋帽旋转、按键功能是否正常。

四、常见问题与注意事项

• 旋帽打滑：多为编码器内部磨损，直接换编码器，勿仅换键帽。
• 无反应 / 跳数：检查编码器焊点是否虚焊、排线是否插紧。
