一、快速外部排查（先做，避免误拆）

1. 确认摄像头与线缆：换已知正常的 STORZ 三晶摄像头（如 H3‑Z）及原装线缆，排除摄像头 CCD / 线缆断线。
2. 接口与连接：检查主机 Camera Link 接口针脚无弯曲 / 氧化、锁紧到位；视频输出（SDI/HDMI）接显示器，输入源正确。
3. 电源与开机：用原装 12V/5A 适配器，测输出电压正常；开机看电源指示灯亮、风扇转，无报错蜂鸣。
4. 系统重置：断电 5 分钟后重启；进菜单恢复出厂设置、重设白平衡与视频标准（PAL/NTSC）。

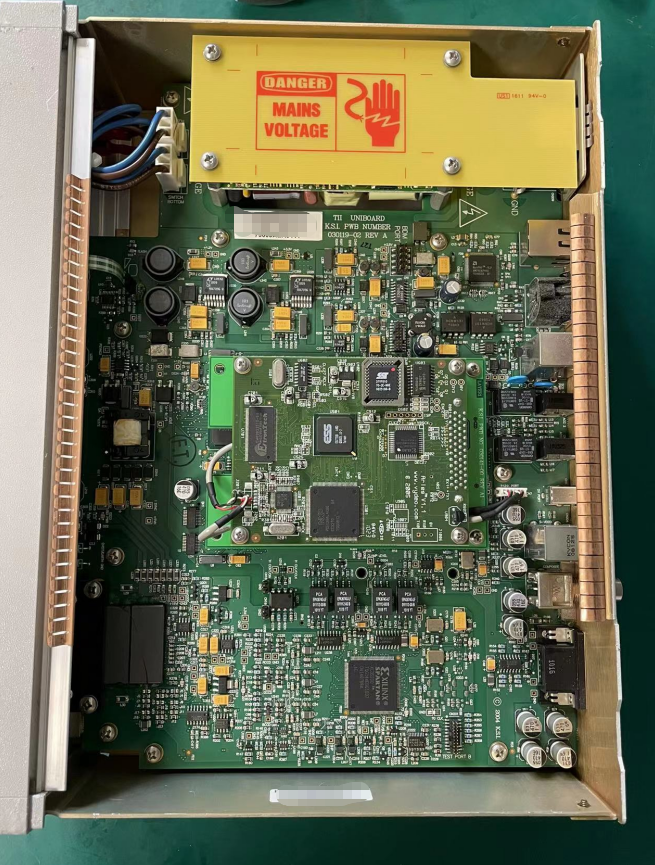

二、主板故障定位（开壳检测，断电防静电）

1. 主板核心故障点（无采集信号常见）

• 视频 DSP / 采集芯片（如 TI 系列）：过热、虚焊、击穿，无法接收 / 处理摄像头信号。
• Camera Link 接口电路：接口座虚焊、ESD 保护管损坏、差分信号断线。
• 供电异常：主板 5V/3.3V/1.8V 供电轨掉压、滤波电容鼓包 / 漏液、保险丝熔断。
• 时钟 / 复位电路：晶振停振、PLL 锁相环失锁、复位芯片异常，导致 DSP 不工作。
• FPGA / 主控芯片：程序丢失、配置 Flash 损坏、虚焊。

2. 板级检测步骤

1. 外观目视：主板无烧黑、鼓包、腐蚀；接口针脚完好、无虚焊。
2. 电压测量：万用表测主板各供电点（12V、5V、3.3V、1.8V），误差≤±5%。
3. 信号检测：示波器测 Camera Link 差分时钟 / 数据信号、DSP 时钟与复位信号，无波形则对应电路故障。
4. 芯片测温：红外测温仪测 DSP/FPGA 温度，异常偏高为芯片损坏或虚焊。

三、维修方案（芯片级 / 换板，建议专业操作）

1. 芯片级维修（成本低，优先选）

• 接口修复：重焊 Camera Link 接口座、更换 ESD 保护管、补焊差分信号线。
• 供电修复：更换鼓包 / 漏液电容、熔断保险丝，修复供电轨。
• DSP/FPGA 维修：BGA 重植焊球、更换损坏芯片、重新烧录固件程序。
• 时钟 / 复位修复：更换晶振、PLL 芯片、复位芯片，恢复时序信号。

2. 主板更换（快速彻底，适合严重损坏）

• 更换同型号原装或兼容主板，刷写匹配序列号与校准数据，联机测试。

四、维修后测试（必做，确保稳定）

1. 联机测试：连接摄像头，开机识别正常，白平衡校准成功。
2. 图像检测：色彩正常、无雪花 / 干扰、图像居中、聚焦 / 变焦功能正常。
3. 稳定性测试：连续开机 2 小时，无死机、无信号中断、温度正常。

五、常见误区与注意事项

• ❌ 只换摄像头 / 线缆：70% 此类故障为主板视频电路问题，非摄像头侧。
• ❌ 带电操作：开壳维修必须断电并防静电，避免二次损坏芯片。
• ❌ 非专业焊接：BGA 芯片需专业返修台，手工焊接易报废主板。
