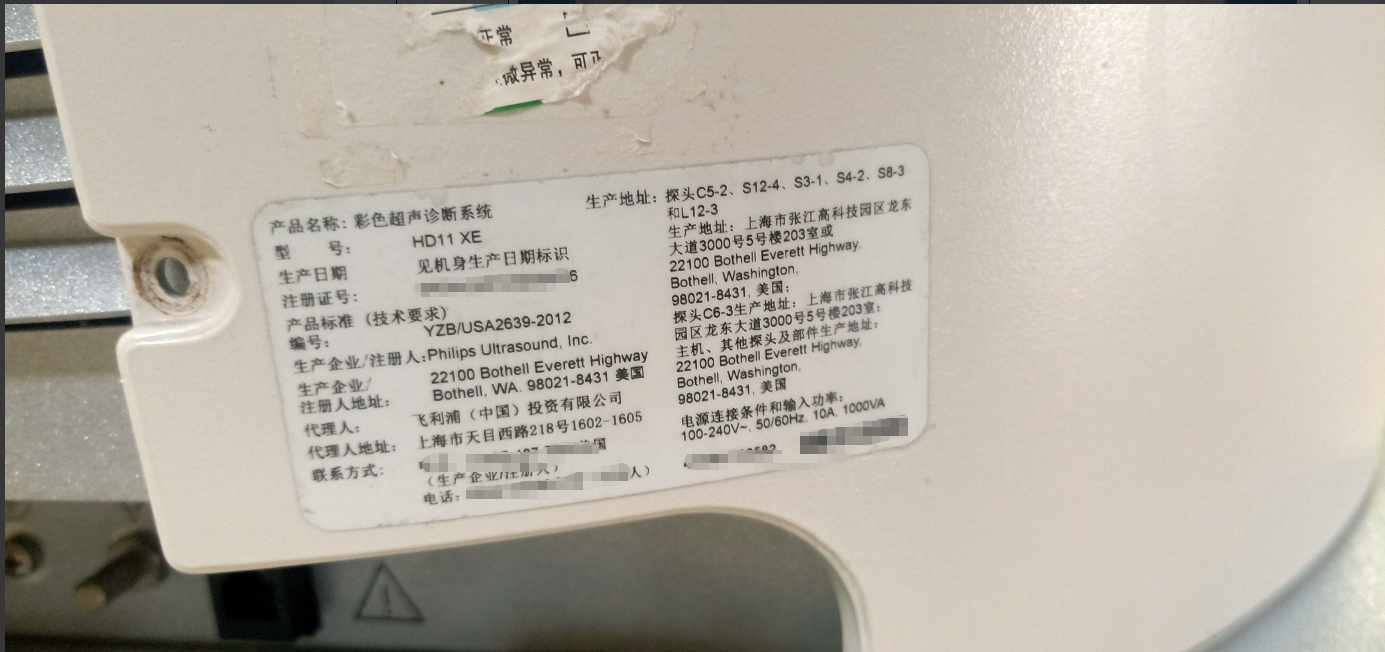

一、SP板核心故障现象及排查逻辑（从易到难，优先无拆机操作）

•故障现象1：设备开机无反应，SP板无供电指示：设备接通电源后无法启动，面板无灯光，SP板上电源指示灯不亮，排查步骤如下：

•供电线路排查：检查设备总电源插头、电源线是否破损、接触不良，电源插座是否正常供电，用万用表检测插座输出电压（正常为220V）；检查设备内部电源模块与SP板的连接插头是否松动、氧化，拔下插头用酒精棉擦拭针脚，重新插紧，确保供电线路导通。

•SP板电源接口及保险丝排查：观察SP板电源接口是否有烧黑、破损痕迹，用万用表检测电源接口输入电压（正常为直流12V/5V，以设备标注为准）；检查SP板上小型保险丝（通常为贴片式）是否熔断，若熔断，更换同规格保险丝（更换前需排查短路原因，避免再次熔断）。

•电源模块与SP板故障区分：将SP板与电源模块的连接断开，用万用表检测电源模块输出电压，若电压异常，说明电源模块故障；若电压正常，接通SP板后仍无供电指示，说明SP板内部电源电路故障（如整流二极管、滤波电容损坏）。

•故障现象2：超声图像异常（花屏、模糊、无图像）：设备能正常开机，但显示屏出现花屏、图像模糊、无超声信号，多为SP板信号处理电路故障，排查步骤如下：

•连接线路排查：检查SP板与探头、显示屏、主控板的连接排线是否松动、脱落，排线接口是否有灰尘、氧化，拔下排线用软毛刷清理接口，重新插紧并固定卡扣；检查探头连接是否正常，更换备用探头测试，排除探头故障。

•SP板元件排查：观察SP板表面是否有明显故障（电容鼓包、电阻烧黑、芯片引脚氧化、焊点虚焊），重点检查信号滤波电容、放大电阻，用万用表检测元件参数，若参数异常，更换同规格元件；采用升降温法排查高温特性不良的IC元件，故障出现时用无水酒精擦拭可疑IC降温，若故障暂时消除，说明该IC元件性能衰减，需更换。

•信号处理芯片排查：SP板核心信号处理芯片（如FPGA、DSP芯片）故障会直接导致图像异常，用万用表检测芯片供电电压是否正常，芯片引脚与电路板连接是否牢固，若芯片引脚虚焊，需专业人员进行补焊；若芯片烧毁，需更换同型号核心芯片（需匹配设备固件版本）。

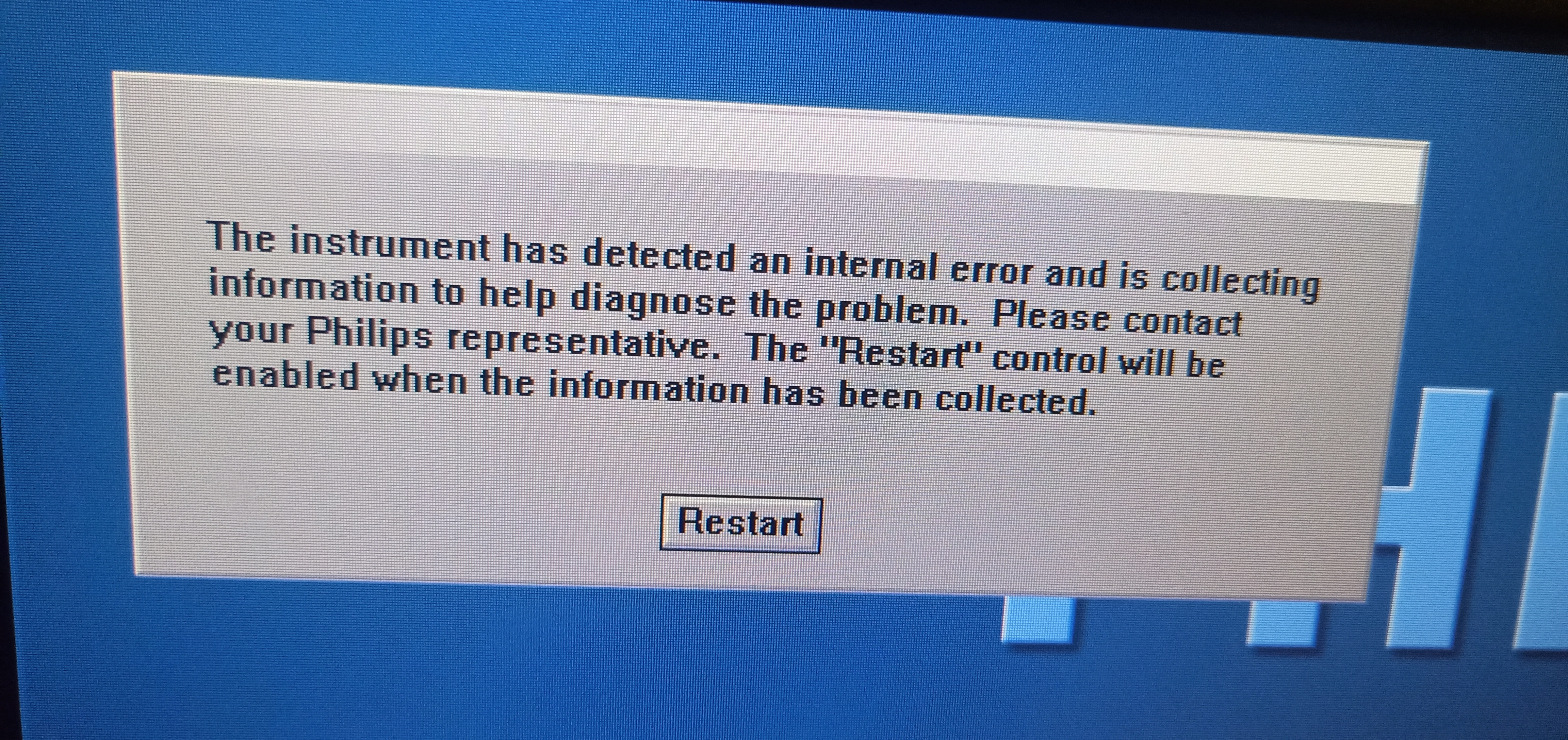

•故障现象3：设备开机报错，提示“SP板通信异常”：设备开机后进入自检阶段，屏幕提示SP板相关报错（如“SP Board Communication Error”），无法进入正常操作界面，排查步骤如下：

•通信线路排查：检查SP板与主控板之间的通信排线（如LVDS排线、网线）是否破损、接触不良，更换备用通信排线测试，排除排线故障；检查通信接口焊点是否虚焊，若有虚焊，进行补焊处理。

•SP板固件与复位排查：按设备说明书操作，对SP板进行复位（通过设备操作面板进入维护模式，选择“SP板复位”）；若复位后仍报错，检查SP板固件是否损坏或版本不匹配，升级或重装SP板固件。

•SP板通信芯片排查：检测SP板上通信芯片（如串口芯片、以太网芯片）是否正常，用万用表检测芯片引脚电压，若电压异常或芯片无响应，更换通信芯片并重新测试。

•故障现象4：设备运行中突然死机、自动重启，与SP板相关：设备正常工作时突然死机、黑屏，或频繁自动重启，排除散热、电源故障后，重点排查SP板，步骤如下：

•散热排查：检查SP板散热片是否松动、积灰过多，散热风扇是否正常运转，若散热不良，清理散热片灰尘，更换故障散热风扇，避免SP板因高温过热触发保护机制导致死机。

•SP板虚焊与元件老化排查：采用敲击法（轻轻敲击SP板边缘，观察设备是否出现死机），若敲击后出现故障，说明SP板存在焊点虚焊，需专业人员对SP板进行全面补焊；检查SP板上老化元件（如电解电容），更换老化元件后测试设备运行情况。

•电源稳定性排查：检测SP板供电电压是否稳定，若电压波动过大，排查电源模块故障，更换电源模块后重新测试，避免不稳定电压损坏SP板元件。

•故障现象5：SP板无信号输出，探头无发射/接收响应：设备开机后，探头无超声发射，显示屏无任何信号反馈，排查步骤如下：

•探头与SP板连接排查：检查探头接口与SP板连接是否牢固，接口是否有损坏、针脚弯曲，用万用表检测探头接口输出电压，若电压正常，说明SP板信号输出电路故障；若电压异常，排查SP板供电及信号放大电路。

•SP板发射/接收电路排查：检查SP板上发射驱动芯片、接收放大芯片是否正常，检测芯片引脚通断情况，若芯片损坏，更换同型号芯片；检查信号滤波电路，清理滤波电容、电感上的积灰，修复虚焊焊点。

二、SP板具体维修操作步骤（需专业电子维修人员操作）

1.准备工作：关闭设备所有电源，拔掉电源插头，佩戴防静电手环、绝缘手套、护目镜，准备万用表（数字式）、热风枪、电烙铁、焊锡丝、同规格配件（保险丝、电容、电阻、芯片等）、软毛刷、无水酒精、防静电垫，在设备旁放置停机警示牌，清理设备周边杂物，确保操作空间充足、通风良好，建立维修记录台账，记录SP板型号、故障现象及维修过程。

2.SP板拆卸步骤：

3.按设备说明书拆卸设备外壳，找到SP板安装位置（通常位于设备主机内部，靠近探头接口处），记录SP板与其他部件的连接排线位置（建议拍照留存），避免后续安装错位。

4.轻轻拔下SP板上所有连接排线（电源排线、通信排线、探头接口排线等），拔下时注意捏住排线卡扣，避免用力拉扯导致排线损坏；拆卸固定SP板的螺丝，将SP板平稳取出，放置在防静电垫上。

5.用软毛刷轻轻清理SP板表面灰尘，用无水酒精擦拭板卡表面及接口，去除氧化痕迹，避免灰尘、杂质导致短路或接触不良。

6.SP板静态故障排查与维修：

7.外观检查：仔细观察SP板表面，重点查看电容是否鼓包、漏液，电阻是否烧黑、开裂，芯片引脚是否氧化、弯曲，焊点是否虚焊、脱焊，若发现明显故障元件，标记后进行更换。

8.元件检测与更换：用万用表检测SP板上保险丝、电容、电阻、二极管等易损元件，若元件参数异常（如保险丝熔断、电容容量不足、电阻开路），用热风枪拆下故障元件，更换同规格、同型号元件，焊接时控制热风枪温度（避免高温损坏周边元件），确保焊点牢固、无虚焊。

9.虚焊修复：对SP板上疑似虚焊的焊点（如芯片引脚、排线接口焊点），用热风枪进行补焊，补焊后用放大镜检查焊点是否均匀、无桥接，避免短路。

10.SP板核心芯片维修（需专业芯片级维修）：

11.芯片检测：用万用表检测SP板核心芯片（信号处理芯片、通信芯片）的供电电压、引脚通断情况，若芯片无供电或引脚开路，排查供电电路或芯片本身故障。

12.芯片更换：若核心芯片烧毁，用热风枪（配合专用拆焊台）拆下故障芯片，清理芯片焊盘，涂抹焊锡膏，将新芯片对准焊盘焊接，焊接后进行通电测试，确保芯片工作正常；更换芯片后需重新匹配设备固件，避免固件不兼容导致故障。

13.SP板安装与测试：

14.将维修后的SP板平稳放入设备安装位置，拧紧固定螺丝，按记录的位置插好所有连接排线，确保排线插紧、卡扣固定到位，避免接触不良。

15.盖好设备外壳，拧紧外壳螺丝，接通电源，启动设备，进行自检测试，观察设备是否能正常开机、无报错提示。

16.图像与信号测试：连接探头，进行超声图像采集，检查图像清晰度、分辨率是否正常，测试探头发射/接收响应是否灵敏；运行设备各功能模块，确认SP板通信正常、无死机、无重启现象，完成维修测试。

17.故障未解决处理：若维修后SP板仍存在故障（如报错、图像异常），需进一步排查是否有未发现的故障元件，或SP板存在隐性故障（如内层线路断裂），可采用断路分割法逐步缩小故障范围，进行专业检测或更换SP板总成。

三、常见故障对应解决方案

•SP板无供电、设备开机无反应：检查供电线路、电源接口，更换熔断的保险丝，检修电源模块，修复SP板电源电路故障。

•图像花屏、模糊：重新连接排线，清理接口灰尘，更换老化电容、电阻，补焊虚焊焊点，检修信号处理芯片。

•SP板通信报错：更换通信排线，补焊通信接口焊点，复位SP板，升级或重装SP板固件，更换通信芯片。

•设备频繁死机、自动重启：清理SP板散热片，更换散热风扇，补焊虚焊焊点，更换老化元件，排查电源稳定性。

•无信号输出、探头无响应：检查探头与SP板连接，更换发射/接收芯片，修复信号放大电路，排查供电电压。

四、维修注意事项与日常维护

•所有维修操作前必须切断设备电源、拔掉电源插头，佩戴防静电手环，避免静电损坏SP板上的精密芯片和元件；拆机时轻拿轻放，避免碰撞、损坏SP板及设备其他部件，拆卸排线时做好标记，便于后续安装。

•SP板维修需由专业电子维修人员操作，尤其是核心芯片焊接、固件升级等操作，禁止非专业人员擅自操作，避免造成芯片损坏、线路短路等二次故障；焊接时严格控制热风枪、电烙铁温度，避免高温损坏周边元件。

•更换配件时，必须使用飞利浦原厂或同规格、同型号的合格配件，尤其是保险丝、核心芯片、电容等关键元件，禁止使用劣质配件，避免影响SP板性能和设备运行稳定性，更换后需做好维修记录。

•维修完成后，需对设备进行全面测试，包括开机自检、图像采集、功能运行等，确认SP板工作正常、无报错、图像清晰，设备运行稳定后，再投入临床使用。

•日常维护：建立设备维护台账，记录SP板维修、配件更换情况；每日使用前检查设备散热风扇是否正常运转，清理设备主机及SP板周边灰尘，避免灰尘堆积影响散热；每月检查SP板连接排线是否牢固，接口是否有氧化痕迹，及时清理和紧固；每季度对SP板进行一次全面检查，排查潜在故障（如元件老化、焊点虚焊）；长期停用（超过1个月）前，断开设备电源，清理SP板表面灰尘，妥善存放设备，重新使用前需对SP板进行通电检测。

•操作规范：操作人员需经过专业培训，严格按设备说明书操作，避免误操作导致SP板故障；设备工作环境需保持清洁、干燥，温度控制在18-25℃，湿度控制在40%-70%，避免高温、高湿、灰尘过多导致SP板损坏；避免设备受到剧烈震动、碰撞，防止SP板焊点脱落、元件损坏。
