一、安全与准备

断电 + 防静电：维修前必须拔掉主机电源线；佩戴防静电手环 / 触摸金属外壳释放静电，防止损坏精密电路。

环境：洁净、干燥、通风，避免灰尘与潮湿。

工具：万用表、一字 / 十字螺丝刀、防静电垫、同规格保险丝、备用探头（可选）。

二、主机结构简述（MP‑O2）

前面板：电源开关、指示灯（电源 / 故障）、探头接口

后面板：电源输入、RS‑232 通讯口（接电脑）、探头插座、保险丝座

内部：电源板、主控板、信号放大板、接口板

三、常见故障与维修步骤（按优先级）

故障 1：主机不通电 / 电源灯不亮

检查电源线、插座、开关是否正常。

查看后面板 保险丝（规格通常为 1A/250V）：

熔断：更换同规格保险丝；不可加大规格，否则会烧主板。

换后再次熔断：内部短路，重点查电源板、主控板有无烧焦、鼓包电容。

电源板检测：

通电测输出：±12V、+5V 是否正常（万用表直流档）。

无输出：更换 / 维修电源板；有输出但主板不工作：查主控板供电与复位电路。

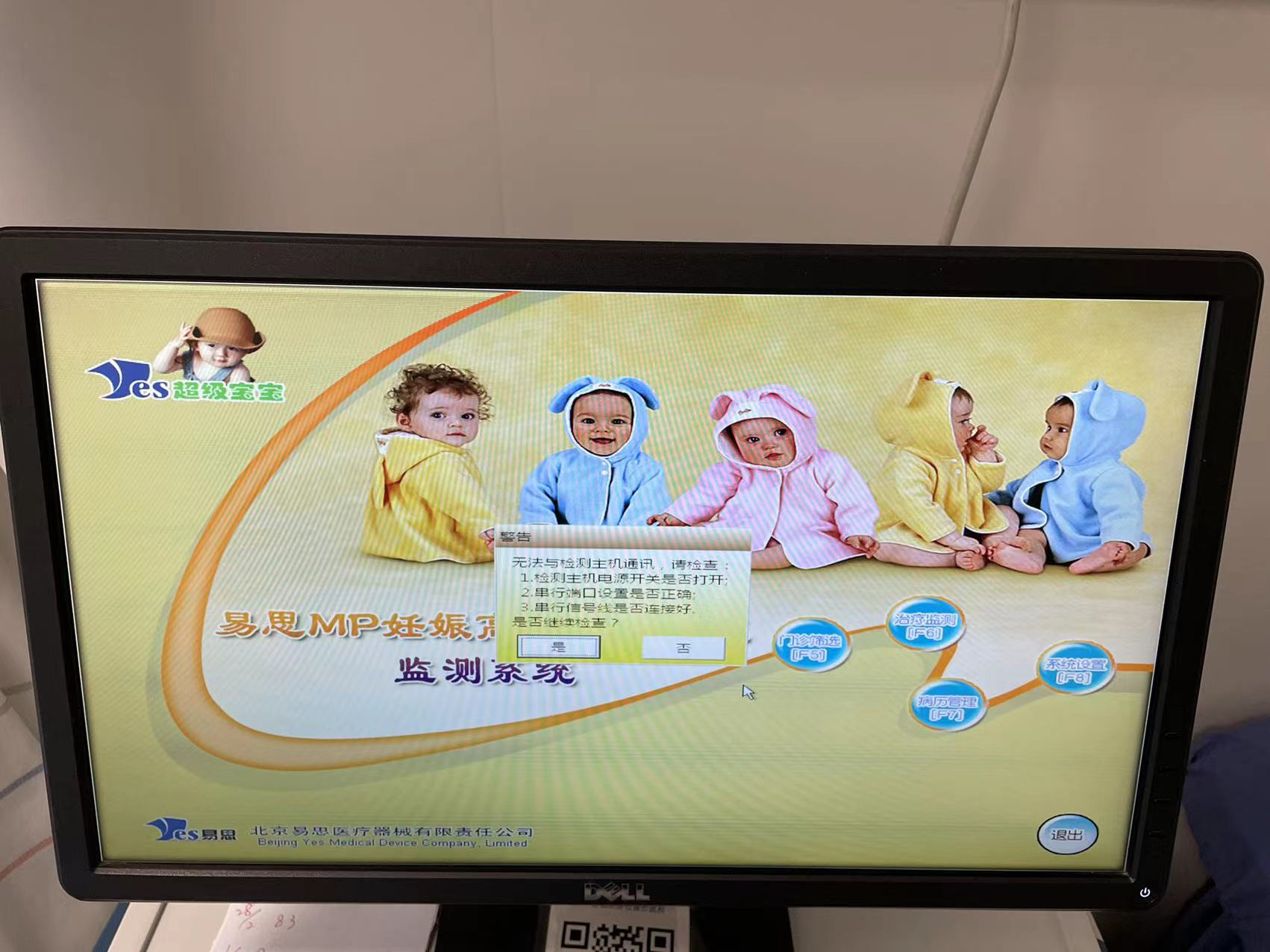

故障 2：主机通电但电脑提示 “MP 主机中断联系”

检查 RS‑232 串口线（9 针）：两端插紧、无破损；换线测试。

电脑端 COM 口设置：软件默认 COM2，若只有 COM1 则手动改为 COM1。

主机通讯口检测：

断电拆壳，查串口芯片（如 MAX232）供电与引脚波形（示波器）。

芯片损坏：更换同型号串口芯片。

主控板故障：通讯芯片正常仍无法连接，多为主控板 MCU 或总线故障，需维修 / 更换主控板。

故障 3：探头无反应 / 检测无波形

主机端排查：

关机拔探头，开机进入检测界面，用手轻触主机后面板探头孔内探针：

基线有反应 → 探头损坏。

无反应 → 主机信号板 / 接口故障。

主机内部：

查探头接口座是否虚焊、氧化；重新焊接或清洁。

查信号放大板供电（±12V）、运放芯片（如 OP07）是否正常；更换损坏芯片。

故障 4：基线抖动大、波形漂移（主机侧）

先拔探头：开机空载观察基线 ——

仍抖动 → 主机内部干扰 / 电源不稳 / 放大板故障。

平稳 → 探头或导联问题。

主机维修：

电源板：测 ±12V 纹波（示波器），更换滤波电容（如 1000μF/25V）。

放大板：查运放、稳压芯片、接地是否良好；清洁电路板、重新焊接接地点。

故障 5：主机自检报错 / 无法进入检测

断电重启，恢复出厂设置（需查对应型号手册）。

查主控板：MCU、Flash、时钟晶振（如 11.0592MHz）是否起振；更换损坏晶振或 MCU。

接口板：查各接口（探头、串口）是否短路、虚焊。

四、维修后校准与验证

连接电脑与软件，进入 系统自检，确保无报错。

空载基线：平稳、无漂移、无抖动（≤±1mmHg）。

探头测试：用正常探头测标准压力信号，波形正常、数据准确。

通讯测试：连续采集 10 分钟，无中断、无丢包。
