一、故障定位（VM6主板）

• 主板核心功能：作为VM6监护仪的“大脑”，核心由主控芯片、电源管理芯片、信号调理芯片、BIOS芯片、数据总线及各类接口（心电、血氧、血压模块接口，电源接口，数据传输接口）组成，核心作用是接收各监测模块（如NIBP、ECG、SpO2）的信号，经信号放大、滤波、算法解析后，传输至显示屏显示监测参数；同时分配稳定电源至各组件，实现设备开机自检、故障报警、参数设置与存储等功能，联动操作面板、显示屏、各监测模块完成完整监护流程。其电路稳定性、信号解析精度、电源分配合理性直接决定设备整体运行可靠性，一旦主板出现故障，会导致设备部分或全部功能失效，直接影响临床对患者生命体征的监测与判断，契合医用监护仪主板的核心工作原理，同时适配VM6机型的临床应用特点[1][2]。
• 常见故障表现及本质原因：
• 设备无法开机、无任何响应：多为主板电源管理模块故障（如电源芯片烧毁、保险丝熔断）、供电接口氧化/松动、BIOS芯片损坏或BIOS程序丢失，也可能是主板电路短路/断路，导致电源无法正常输送至各组件，属于电源供给或核心控制电路异常[1][2]。
• 开机黑屏、显示屏无显示：多为主板显示驱动芯片损坏、显示屏接口松动/氧化、主板与显示屏连接线路故障，或主控芯片故障导致信号无法传输至显示屏，本质是显示控制电路或信号传输链路异常，部分情况与BIOS设置错误相关[1][2]。
• 监测参数异常（如心电无波形、血氧/血压测量失效）：多为主板信号采集与处理模块故障（如信号调理芯片损坏、滤波电容失效）、各监测模块与主板的连接接口松动/氧化，或数据总线故障，导致信号无法正常采集、解析，属于信号处理链路异常[1][2]。
• 设备频繁报错（如“系统故障”“接口通信失败”“电源异常”）：多为主板BIOS芯片故障、主控芯片性能下降、接口电路损坏，或主板与各组件通信链路中断，导致设备自检失败、指令传输异常，属于核心控制或通信电路故障[1][2]。
• 接口无响应（如USB接口、数据传输接口无法使用）：多为主板对应接口电路损坏、接口焊点虚焊、接口芯片故障，导致外部设备无法与主板建立通信，属于接口控制电路异常[1][2]。
• 设备自动重启、死机：多为主板电源管理不稳定、主控芯片过热、内存芯片故障，或主板电路存在虚焊、短路点，导致设备运行过程中信号中断、供电不稳，部分情况可通过刷新BIOS程序改善[1][2]。

二、维修步骤（安全优先，含主板专项维修）

1. 断电关机+安全准备：关闭VM6监护仪电源，拔掉电源适配器，移除内置电池（彻底切断供电，避免维修过程中意外开机，损坏主板及设备内部其他组件）；准备专用工具（十字/一字精密螺丝刀、塑料撬棒、防静电手环、细软毛刷、无水酒精、棉签、万用表、示波器、精密镊子、热风枪、焊接工具、BIOS编程器、直流稳压电源），佩戴防静电手环（接地良好），确保维修环境干燥、无粉尘、无腐蚀性液体、无强电磁干扰，避免静电、异物、振动干扰损坏主板内部精密芯片及电子元器件。同时准备好备用VM6原装主板、电源芯片、信号调理芯片、BIOS芯片、滤波电容、接口插件等配套配件（若有），防止维修后出现供电不稳、信号异常、通信失败等问题。维修前需记录主板上各接口、线路的连接位置，拍摄主板外观及接线照片，避免维修后接线错误[1][2]。
2. 拆机检查（主板专项排查）：

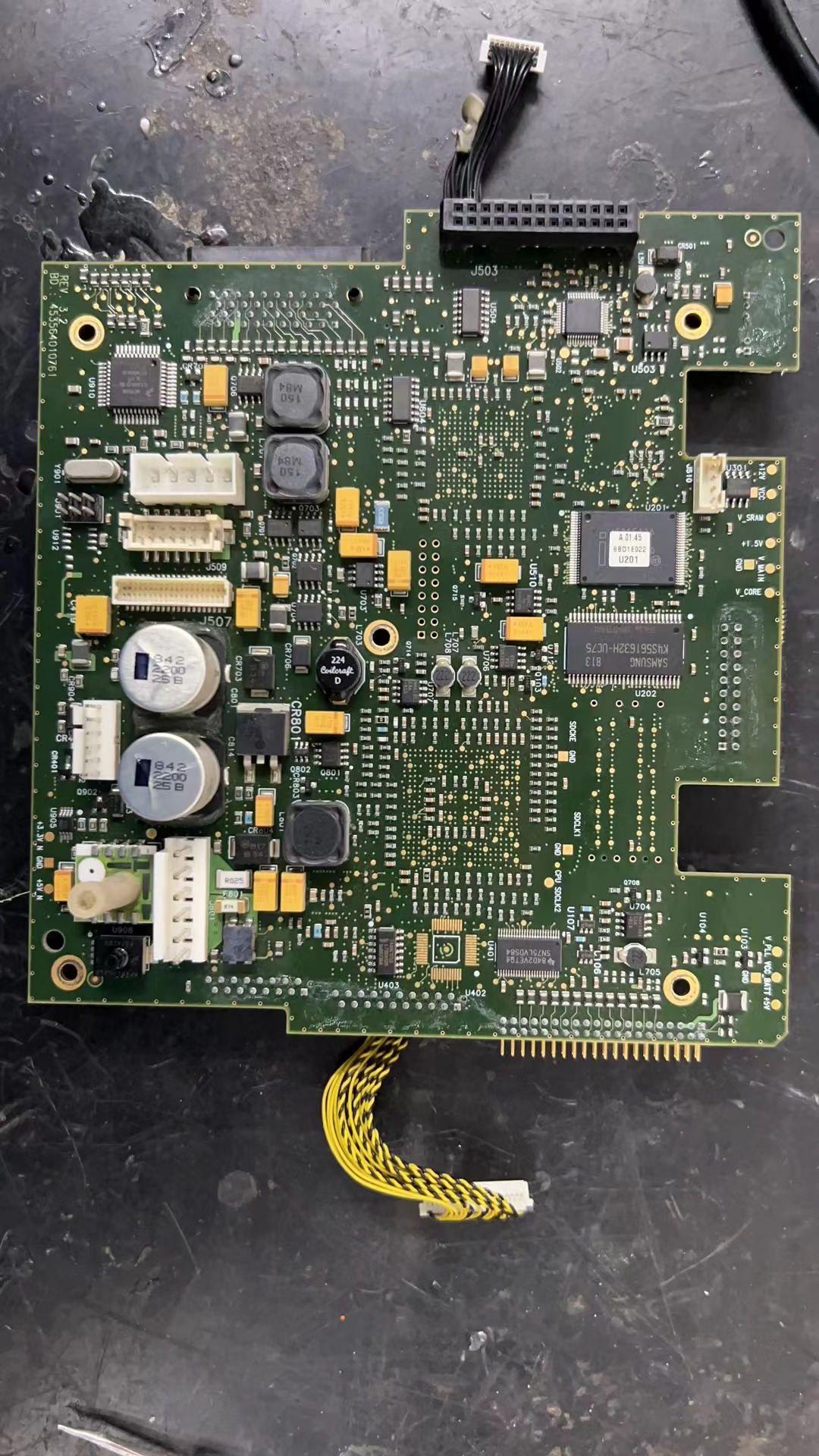

3. 外观检查：拆设备外壳（沿边缘用塑料撬棒轻轻撬开，避免损坏卡扣和机身外壳），找到主板（位于设备内部中央，集成大量电子元器件、接口及线路，可参考VM6机型主板布局图匹配查找）；观察主板外观，查看主板表面是否有鼓包、烧毁、炸裂的元器件（重点检查电源芯片、电容、保险丝），电路板是否有腐蚀、氧化、断线、焊点脱落痕迹，接口是否有松动、破损、氧化，线路连接是否牢固、有无脱落，主板表面是否有大量灰尘堆积[1][2]。
4. 接口与线路检查：断开主板与各监测模块（心电、血氧、血压）、显示屏、操作面板、电源接口的连接线路，用精密镊子轻轻按压各接口插件，查看触点接触是否良好，有无氧化、变形、松动；检查连接线路是否有破损、老化、断线，线路接头是否氧化、松动；重点检查主板电源接口、数据传输接口，用棉签蘸取无水酒精清洁接口触点，清除氧化和积污，避免接触不良导致供电或通信故障[1][2]。
5. 电路与核心元件检测：用塑料撬棒轻轻抬起主板（避免触碰芯片引脚和焊点），查看主板背面焊点是否有虚焊、脱焊、短路痕迹；用万用表测量主板供电电压（按VM6设备手册标准电压，通常为直流5V、12V），确认电源正常送达电源管理模块，测量电路板电源与地之间的阻值（正常范围70-80Ω以上），判断是否存在短路故障；用示波器检测主板信号输出端，通电（仅主板供电，不启动整机），模拟信号输入，观察信号波形是否稳定、有无杂波，对比正常VM6主板的信号波形，判断信号采集、放大、处理功能是否正常；用BIOS编程器检测BIOS芯片，查看BIOS程序是否完整、有无丢失，若程序丢失需重新刷写匹配的BIOS程序[1][2]；重点检测电源管理芯片、主控芯片、信号调理芯片的工作状态，排查芯片是否损坏。
6. 主板专项维修/更换：
7. 轻微故障处理（接触不良/积污/虚焊/BIOS异常）：
8. 积污与接触修复：若主板表面、接口、焊点有积污、氧化，用细软毛刷清除表面灰尘，用棉签蘸取无水酒精，轻轻擦拭主板表面、接口触点、芯片引脚及焊点，清除积污和氧化痕迹，擦拭后用吹风机冷风档吹干，避免水分残留导致电路短路；重点清洁电源接口、信号接口及芯片引脚，避免积污影响信号传输和供电；若接口松动、氧化，清洁后重新插拔接口插件，确保接触紧密，必要时更换接口插件[1][2]。
9. 虚焊与焊点修复：若检测发现主板有虚焊、脱焊焊点（如接口焊点、芯片引脚焊点），用热风枪（控制温度280-320℃）配合焊接工具，对虚焊焊点进行补焊，确保焊点牢固、无虚焊、无短路；补焊时避免高温长时间烘烤芯片，防止芯片烧毁，可在芯片表面贴隔热胶带保护；若电容、电阻、二极管等小型元器件损坏，更换与原规格一致的元器件，焊接后测试电路通断情况[1][2]。
10. BIOS异常修复：若BIOS程序丢失、损坏，导致设备无法开机、自检报错，用BIOS编程器读取正常VM6主板的BIOS程序，刷写至故障主板的BIOS芯片中，刷写完成后重启测试，确保BIOS程序正常运行；若BIOS芯片损坏，更换同型号原装BIOS芯片，再刷写对应程序，避免BIOS不兼容导致主板无法正常工作[1][2]。
11. 轻微电源故障修复：若电源管理模块轻微故障（如保险丝熔断、滤波电容失效），更换同规格保险丝、滤波电容，焊接后用万用表测量供电电压，确保电源输出稳定；若电源接口松动、氧化，清洁接口后重新焊接固定，测试供电是否正常，避免供电不稳导致主板损坏[1][2]。
12. 严重故障处理（芯片损坏/电路短路/无法修复）：
13. 主板更换：若主板核心元件（主控芯片、电源管理芯片、信号调理芯片）损坏、内部电路大面积短路/断路，或电路板严重腐蚀、断线，无法修复，直接更换飞利浦VM6原装主板（需与设备型号、接口规格完全匹配，确保与各监测模块、显示屏、操作面板通信兼容，支持VM6设备专用控制算法）；更换时先对照之前拍摄的照片和记录，断开旧主板所有连接线路和接口，拧下主板固定螺丝，取下旧主板；将新主板对齐安装位置，固定螺丝（力度适中，避免损坏主板或设备外壳），按记录连接好所有线路和接口，确保线路牢固、正负极无误，接口接触紧密，安装过程中避免触碰芯片引脚和焊点，防止静电损坏，确保主板与各组件连接正常[1][2]。
14. 联动排查：更换主板后，检查线路连接是否牢固、接口是否接触良好，确认无接线错误；测试主板供电和信号传输是否正常，启动设备，检查设备开机自检是否正常，无报错提示；联动各监测模块（心电、血氧、血压），测试各模块信号采集、解析功能，确保监测参数正常；排查主板与显示屏、操作面板的通信情况，确保显示屏正常显示、操作面板指令响应正常，同时检测BIOS程序运行状态，确保设备各项功能正常[1][2]。
15. 测试与调试：
16. 测试前准备：将监护仪电池复位，连接电源适配器，开机预热10-15分钟，确保设备处于稳定状态；准备好万用表、示波器、BIOS编程器、测试记录表，记录主板运行状态、各模块监测参数、设备报警响应情况，确保无遗漏；同时检查线路、接口连接是否牢固，避免测试过程中出现信号中断、供电异常、干扰异常[1][2]。
17. 功能测试：启动设备，测试开机自检功能，确认无故障报错；测试各监测模块（心电、血氧、血压）功能，确保心电波形清晰、血氧/血压测量准确，参数显示稳定；测试主板各接口（电源接口、数据传输接口、模块接口）功能，确认接口响应正常，外部设备可正常连接；用示波器检测主板信号输出，确认信号波形稳定、滤波效果良好，信号放大倍数符合设备标准；测试设备参数设置、存储、报警功能，确保各项功能正常[1][2]。
18. 整机联动测试：开机运行30分钟，反复测试各监测功能（3-5次），监测设备是否有报错、主板运行是否稳定，确认主板与各组件、显示屏、操作面板联动正常，监测参数精准、报警及时；测试过程中模拟临床床旁监测场景，调整设备参数，确保主板适应不同使用场景，无间歇性故障；同时检测主板散热情况，确认无异常发热现象，抗干扰能力符合临床使用要求，供电稳定无波动[1][2]。
19. 装机复原：清洁主板表面及设备内部腔体、线路接口，整理线路（确保主板线路固定牢固，无松动、磨损，远离强电磁干扰源，避免信号受干扰和线路破损），扣紧主板固定卡扣，拧紧紧固螺丝，扣紧设备外壳，确保外壳贴合紧密、无松动；将设备放置在平稳、干燥、无强电磁干扰的环境中，再次开机全面测试，确认主板功能正常、设备运行稳定，完成维修复原[1][2]。

三、常见故障与处理（主板专项）

• 设备无法开机、无任何响应：多为电源管理芯片损坏、保险丝熔断，或BIOS芯片故障、电路短路→ 清洁电源接口，更换保险丝、故障电源芯片，刷写BIOS程序或更换BIOS芯片；用万用表排查电路短路点，修复短路故障，确保供电正常[1][2]。
• 开机黑屏、显示屏无显示：多为显示驱动芯片损坏、接口松动/氧化，或主板与显示屏连接线路故障→ 清洁显示屏接口，重新连接线路，修复或更换显示驱动芯片；若接口损坏，更换接口插件，确保信号传输正常[1][2]。
• 监测参数异常、模块无响应：多为信号调理芯片损坏、接口接触不良，或数据总线故障→ 清洁模块接口，重新插拔连接，修复或更换信号调理芯片；排查数据总线，修复线路故障，确保信号采集、解析正常[1][2]。
• 设备频繁报错、通信失败：多为BIOS程序异常、主控芯片故障，或接口电路损坏→ 刷写BIOS程序，修复或更换主控芯片；清洁、修复接口电路，确保主板与各组件通信正常。
• 接口无响应、外部设备无法连接：多为接口芯片损坏、焊点虚焊，或接口插件破损→ 补焊接口焊点，修复或更换接口芯片、接口插件，确保接口功能正常[1][2]。
• 设备自动重启、死机：多为电源管理不稳定、芯片过热，或电路虚焊→ 修复电源管理模块，更换过热损坏的芯片，补焊虚焊焊点；检查主板散热情况，确保散热正常，供电稳定。
