一、维修前安全与准备

安全规范

1.整机断电、拔所有外接线缆（电源、导联、血氧等），医疗设备严禁带电拆机；

2.工作台干燥无尘，使用防静电手环/防静电垫，避免静电损坏主板与编码器；

3.清洁仅使用70%异丙醇，禁用丙酮、强腐蚀性溶剂、高压气直吹内部。

工具与耗材

十字小螺丝刀、一字细螺丝刀、尖嘴钳、镊子、万用表、棉签、无水酒精/70%异丙醇、绝缘胶带、细砂纸（2000目）、电烙铁（低温）、助焊剂；备用件：同型号旋转编码器总成、飞梭旋钮。

二、拆机步骤（B20/B20I通用）

1.取下飞梭外层旋钮帽：捏住旋钮向上垂直拔取（卡扣结构，勿硬撬）。

2.拆卸设备后盖：拧下机身后盖全部固定螺丝（区分普通螺丝与接地标识螺丝），缓慢掀开后盖，注意内部排线不要拉扯断裂。

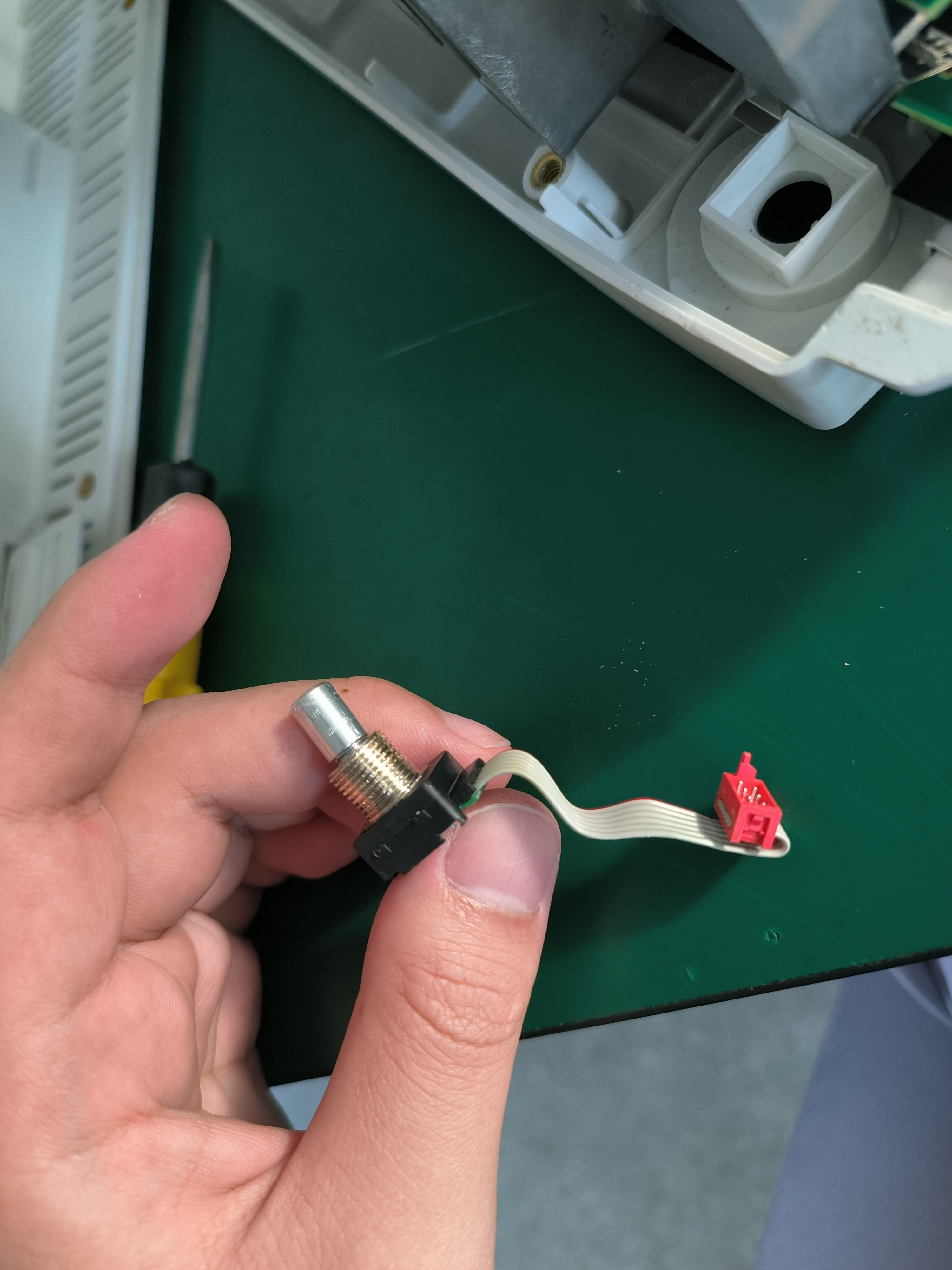

3.分离飞梭组件找到飞梭底部固定支架螺丝，拧松取出；拔下飞梭连接多针排线插头（捏住插头根部，不要拽线）；小心取出整个飞梭组件，避开周边塑料结构与元件。

三、分场景维修方案

场景1：进灰/轻微氧化（旋转卡顿、偶尔失灵）

1.拆解飞梭外壳：用一字螺丝刀轻挑卡扣，打开飞梭塑料壳体，露出内部编码器与弹片。

2.清洁触点与腔体：干棉签先扫除浮灰；蘸少量70%异丙醇，反复擦拭编码器金属触点、旋转轨道、按压弹片；静置5~10分钟彻底晾干，严禁带液装机。

3.复位装配：按原结构装回外壳，卡扣扣紧，手动旋转+按压测试手感。

场景2：按压键失灵、回弹差（弹簧片问题）

1.取出内部按压弹簧片，观察是否变形、弹力不足、触点氧化。

2.修复弹片：轻微变形：用镊子轻轻校正弧度，恢复弹性；触点发黑氧化：2000目细砂纸轻磨触点表面，再用酒精清洁；弹片断裂/严重疲劳：直接更换同规格弹片或整套飞梭总成。

3.装回弹片，测试按压：按下清脆、回弹迅速为正常。

场景3：旋转无效、跳码、方向错乱（编码器损坏）

1.万用表检测：断电状态下，测量编码器三组引脚通断；旋转旋钮时，阻值应均匀变化，无跳变、断路。

2.维修/更换：触点轻度磨损：酒精深度清洁轨道与触点，重装测试；编码器内部磨损、内部弹片断裂、信号紊乱：直接更换同型号旋转编码器（引脚/针位必须一致），低温电烙铁补焊，避免烫坏周边塑料。

3.方向反转：若旋转方向相反，调换编码器两根信号线即可。

场景4：排线/插座虚焊、断线（时好时坏、拍打后恢复）

1.目视检查飞梭排线：有无折痕、破皮、断线；插座引脚有无发黑、虚焊。

2.处理方式：排线松动：重新插紧插座，加少量绝缘胶带固定防脱落；引脚虚焊：电烙铁补焊插座与主板焊点；排线断线：更换同规格排线，或飞梭总成。

场景5：进水/腐蚀（触点发黑、线路发霉）

1.全部分解飞梭与周边小板，酒精逐件清洗腐蚀部位；

2.电路板铜箔腐蚀、焊盘脱落：无法单点修复，建议更换整套飞梭组件；

3.彻底晾干（通风处静置30分钟以上）再装机，避免二次短路。

四、装机与功能测试

1.按逆拆机顺序装回飞梭、排线、后盖、旋钮帽，所有螺丝紧固到位。

2.通电自检：开机进入监护界面，全程测试：顺时针/逆时针旋转飞梭：菜单滚动顺畅、无跳格、无卡顿；按压飞梭：确认功能正常、回弹有力；切换所有菜单、调节参数，连续操作1~2分钟，确认故障不复现。

3.外观与防护：旋钮安装牢固无松动，缝隙无积灰；日常使用避免液体泼洒。

五、日常维护与防故障建议

1.禁止用湿抹布、消毒液直接擦拭飞梭旋钮，清洁时断电，用半干棉签擦拭；

2.定期（每月）用干棉签清理旋钮缝隙灰尘，防止积灰进入编码器；

3.发现旋转卡顿、按压无力及时保养，避免小问题演变为编码器彻底损坏；

4.设备远离液体、汗液、消毒喷雾，减少腐蚀风险。
